古建筑全套工程施工组织设计方案VIP免费

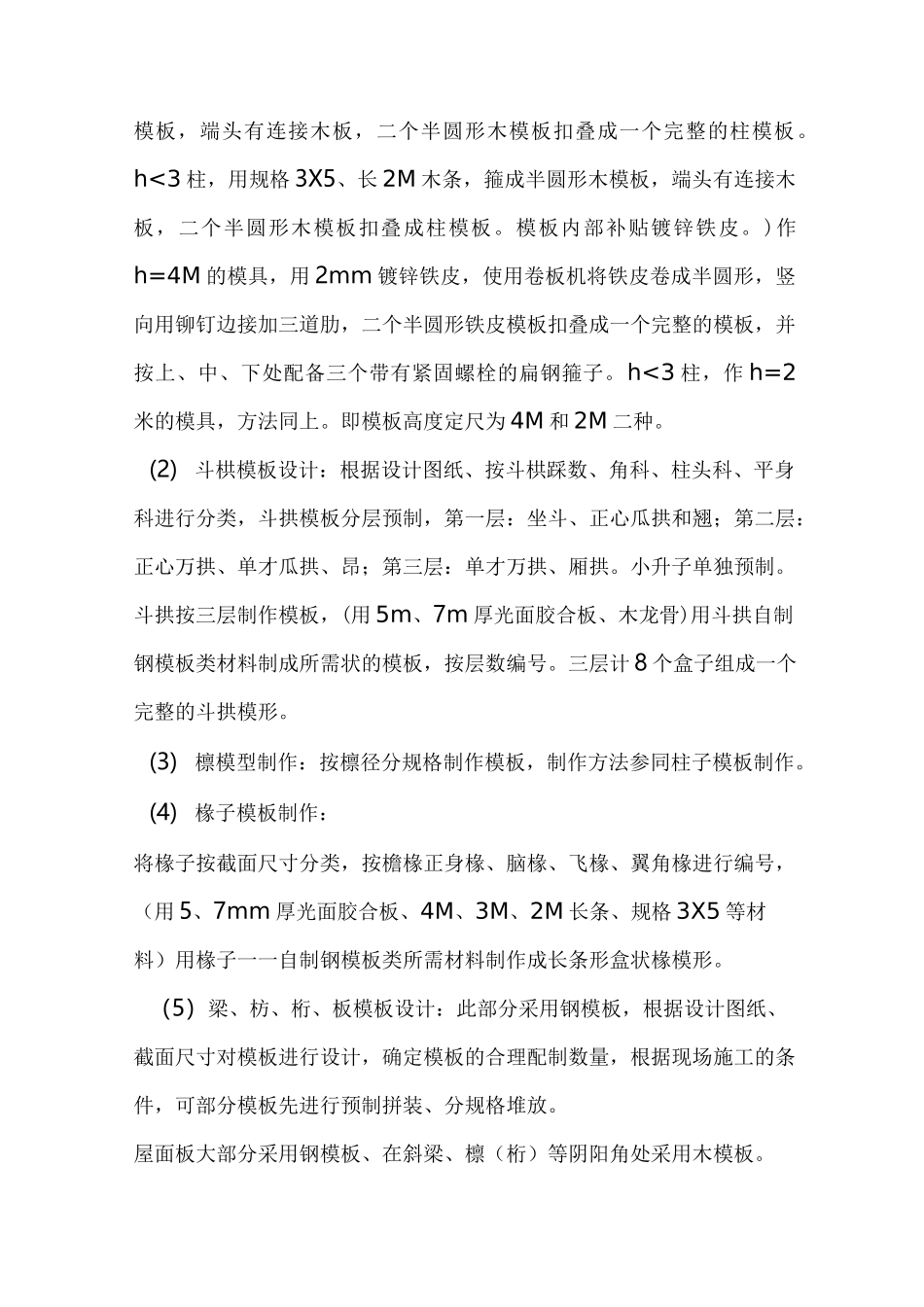

3.12 装饰工程及古建部分施工方案3.12.1 框架主体模板工程：3.12.1.1 施工准备（1）材料（定型钢模板类）适应项目范围为：梁、枋、桁、板等。定型钢模板：长度为 600、750、900、1200、1500mm,宽度为 100、150、200、250、300mm;定型钢角模：阴阳角模、联结角模；联结附件：U 型卡、L 型插销、3 型扣件、碟型扣件、穿墙螺栓、钩头螺栓、紧固螺栓;支撑系统：柱模夹箍、钢管支撑、钢斜撑、木材；脱模剂。（2）材料（自制钢模板类）适应项目范围为：圆柱（檐柱、金柱）、斗拱、檩、椽等。柱模板：（4M 长木条、规格 25X50）2m 镀锌铁皮 50X5 扁钢、螺栓、螺帽、支撑钢管、脱模剂、铆枪、铆钉、胶带、① 6 钢筋环。斗拱：（5m 厚、7m 厚光面胶合板、木龙骨、）镀锌铁皮、L30X3 角钢，铆枪、铆钉，胶带，脱模剂。檩：（4M、3M 长木条、规格 30X50、）2m 镀锌铁皮、50X5 扁钢、螺栓、螺帽、脱模剂、铆钉、铆枪，胶带、脱模剂。椽：（5m 厚、7m 厚光面胶合板、4M、3M、2M 长木条、规格30X50）2m 镀锌铁皮、L30X3 角钢，铆枪、铆钉，胶带，脱模剂。3.12.1.2、模板制作(1) 柱模设计：根据设计图纸，按直径分规格，对柱模板进行设计，确定模板配制数量。h>4m 柱，(用规格 3X5、长 4M 木条、箍成半圆形木模板，端头有连接木板，二个半圆形木模板扣叠成一个完整的柱模板。h<3 柱，用规格 3X5、长 2M 木条，箍成半圆形木模板，端头有连接木板，二个半圆形木模板扣叠成柱模板。模板内部补贴镀锌铁皮。)作h=4M 的模具，用 2mm 镀锌铁皮，使用卷板机将铁皮卷成半圆形，竖向用铆钉边接加三道肋，二个半圆形铁皮模板扣叠成一个完整的模板，并按上、中、下处配备三个带有紧固螺栓的扁钢箍子。h<3 柱，作 h=2米的模具，方法同上。即模板高度定尺为 4M 和 2M 二种。(2)斗栱模板设计：根据设计图纸、按斗栱踩数、角科、柱头科、平身科进行分类，斗拱模板分层预制，第一层：坐斗、正心瓜拱和翘；第二层：正心万拱、单才瓜拱、昂；第三层：单才万拱、厢拱。小升子单独预制。斗拱按三层制作模板，(用 5m、7m 厚光面胶合板、木龙骨)用斗拱自制钢模板类材料制成所需状的模板，按层数编号。三层计 8 个盒子组成一个完整的斗拱模形。(3)檩模型制作：按檩径分规格制作模板，制作方法参同柱子模板制作。(4)椽子模板制作：将椽子按截面尺寸分类，按檐椽正身椽、脑椽、飞椽、翼角椽进行编号，（用 5、7mm 厚光面胶合板、4M、3M、...
