阀门常见缺陷评定VIP免费

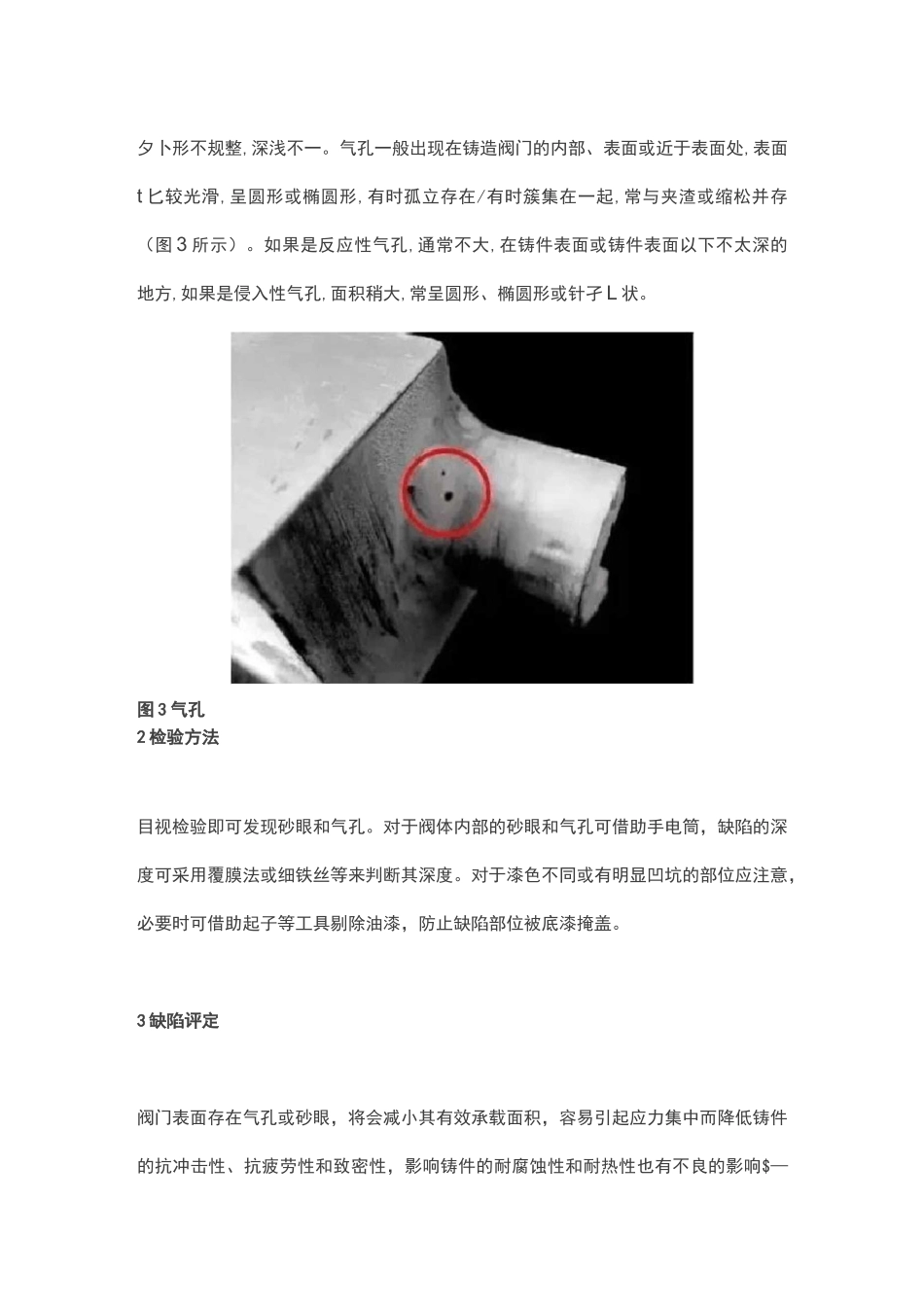

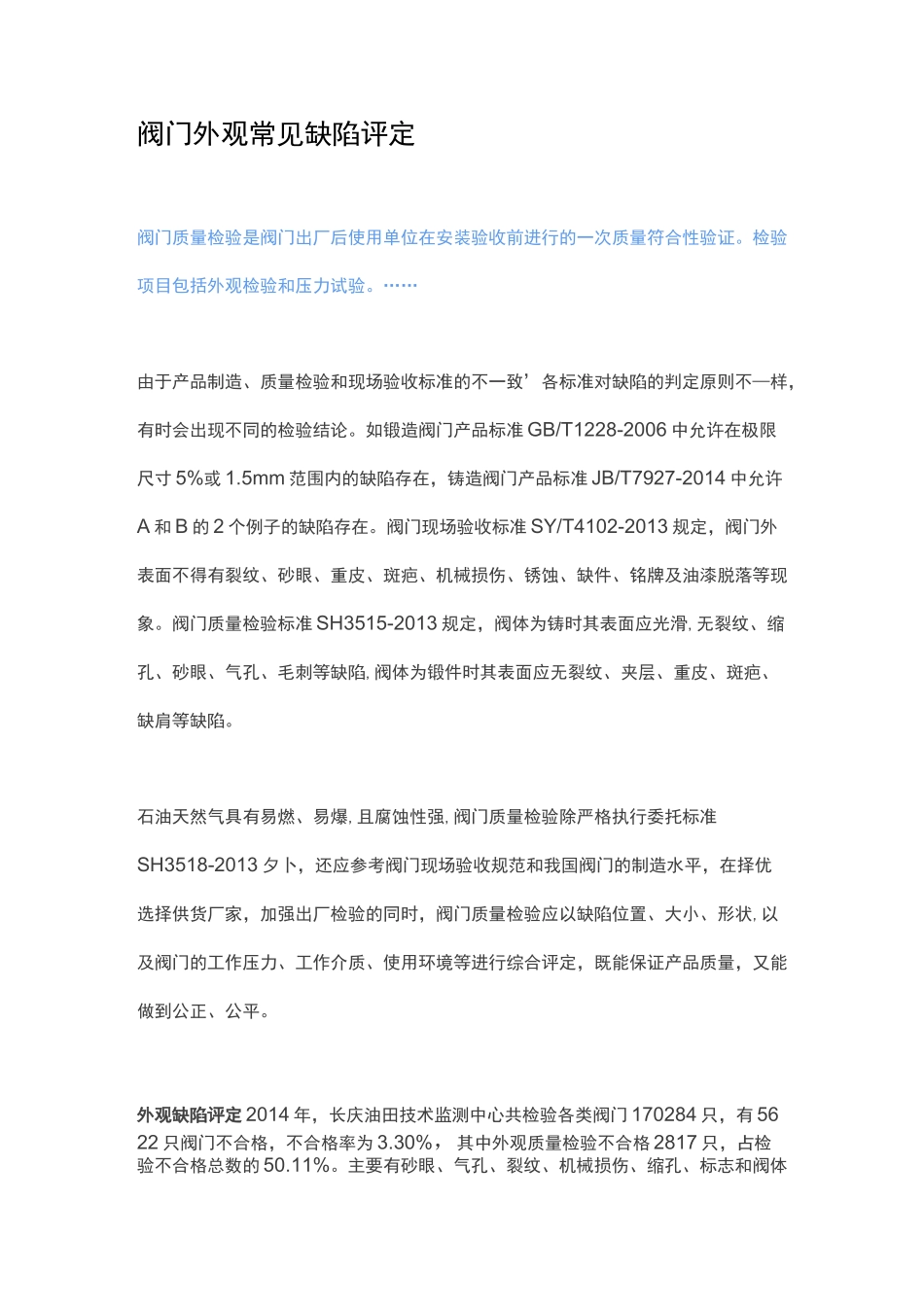

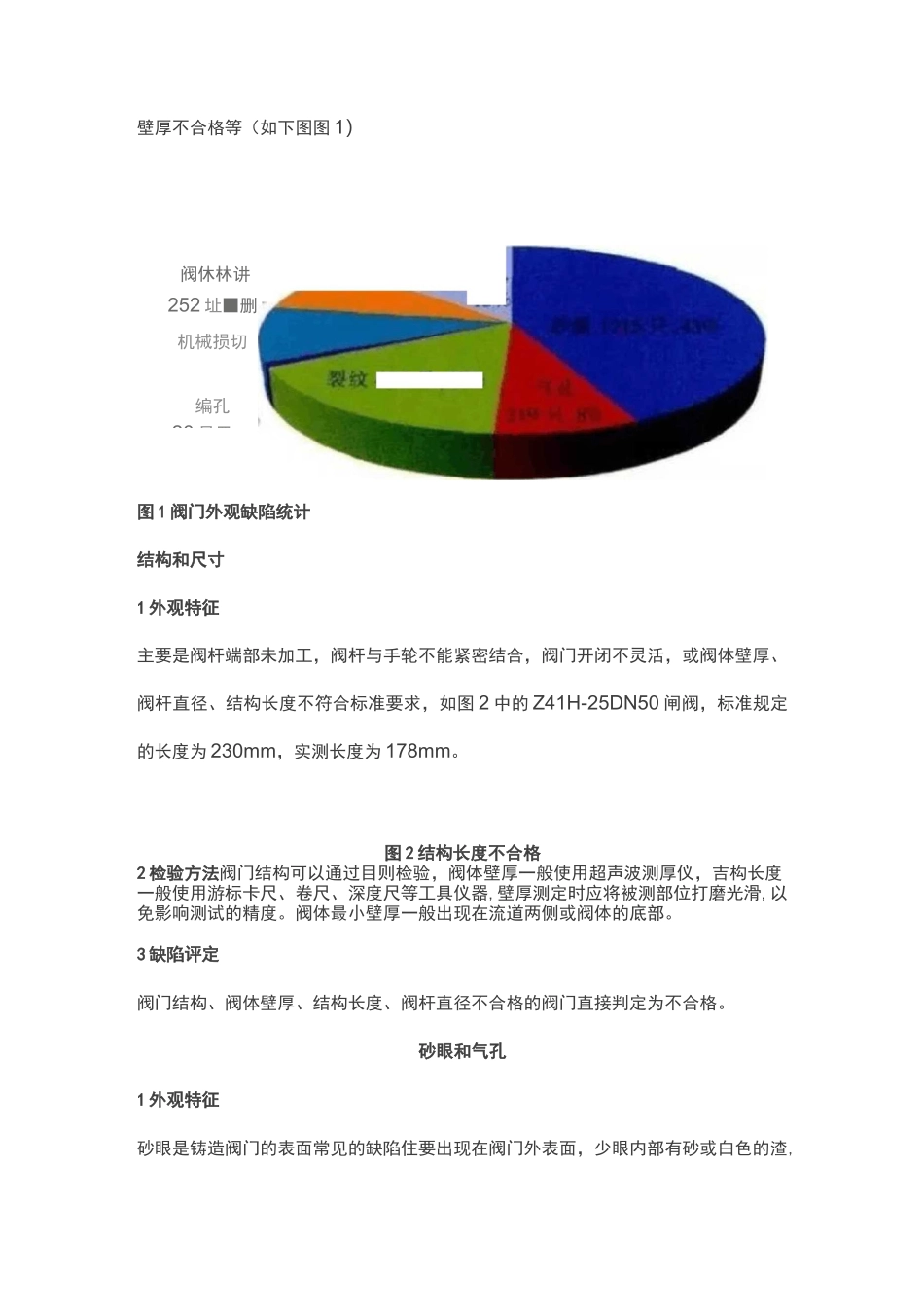

阀门外观常见缺陷评定阀门质量检验是阀门出厂后使用单位在安装验收前进行的一次质量符合性验证。检验项目包括外观检验和压力试验。……由于产品制造、质量检验和现场验收标准的不一致’各标准对缺陷的判定原则不—样，有时会出现不同的检验结论。如锻造阀门产品标准 GB/T1228-2006 中允许在极限尺寸 5%或 1.5mm 范围内的缺陷存在，铸造阀门产品标准 JB/T7927-2014 中允许A 和 B 的 2 个例子的缺陷存在。阀门现场验收标准 SY/T4102-2013 规定，阀门外表面不得有裂纹、砂眼、重皮、斑疤、机械损伤、锈蚀、缺件、铭牌及油漆脱落等现象。阀门质量检验标准 SH3515-2013 规定，阀体为铸时其表面应光滑,无裂纹、缩孔、砂眼、气孔、毛刺等缺陷,阀体为锻件时其表面应无裂纹、夹层、重皮、斑疤、缺肩等缺陷。石油天然气具有易燃、易爆,且腐蚀性强,阀门质量检验除严格执行委托标准SH3518-2013 夕卜，还应参考阀门现场验收规范和我国阀门的制造水平，在择优选择供货厂家，加强出厂检验的同时，阀门质量检验应以缺陷位置、大小、形状,以及阀门的工作压力、工作介质、使用环境等进行综合评定，既能保证产品质量，又能做到公正、公平。外观缺陷评定 2014 年，长庆油田技术监测中心共检验各类阀门 170284 只，有 5622 只阀门不合格，不合格率为 3.30%，其中外观质量检验不合格 2817 只，占检验不合格总数的 50.11%。主要有砂眼、气孔、裂纹、机械损伤、缩孔、标志和阀体4MHm阀休林讲252 址■删机械损切编孔26 只皿其他 376R,13 呀壁厚不合格等（如下图图 1）图 1 阀门外观缺陷统计结构和尺寸1 外观特征主要是阀杆端部未加工，阀杆与手轮不能紧密结合，阀门开闭不灵活，或阀体壁厚、阀杆直径、结构长度不符合标准要求，如图 2 中的 Z41H-25DN50 闸阀，标准规定的长度为 230mm，实测长度为 178mm。图 2 结构长度不合格2 检验方法阀门结构可以通过目则检验，阀体壁厚一般使用超声波测厚仪，吉构长度一般使用游标卡尺、卷尺、深度尺等工具仪器,壁厚测定时应将被测部位打磨光滑,以免影响测试的精度。阀体最小壁厚一般出现在流道两侧或阀体的底部。3 缺陷评定阀门结构、阀体壁厚、结构长度、阀杆直径不合格的阀门直接判定为不合格。砂眼和气孔1 外观特征砂眼是铸造阀门的表面常见的缺陷住要出现在阀门外表面，少眼内部有砂或白色的渣,夕卜形不规整,深浅不一。气孔一般出现在铸造阀门的内部、表面或近于表面处,表面t 匕较...
