集团客户专线技术速查手册VIP免费

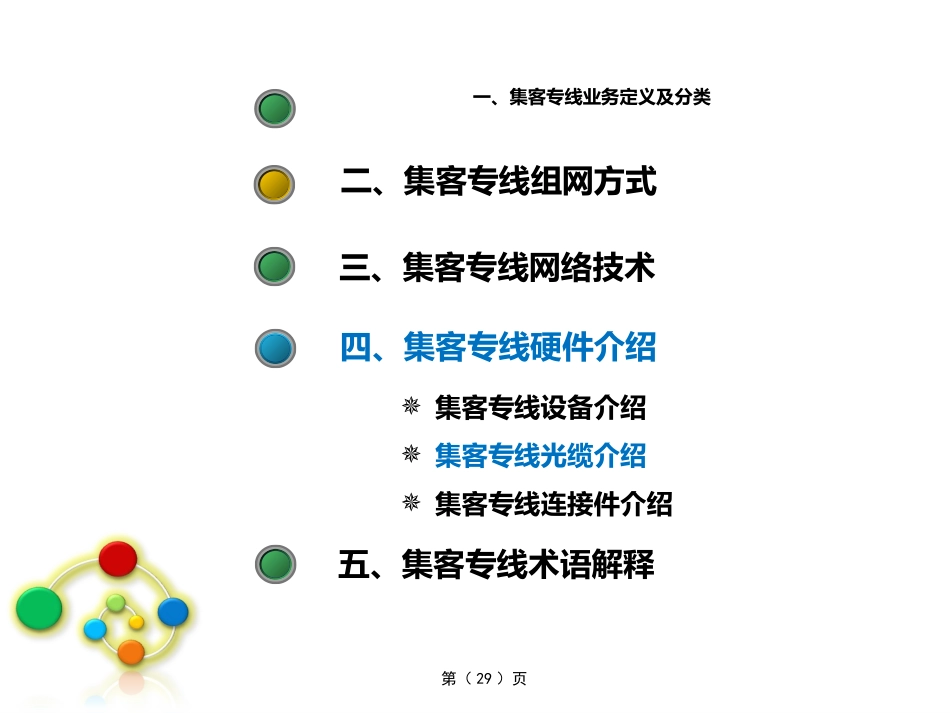

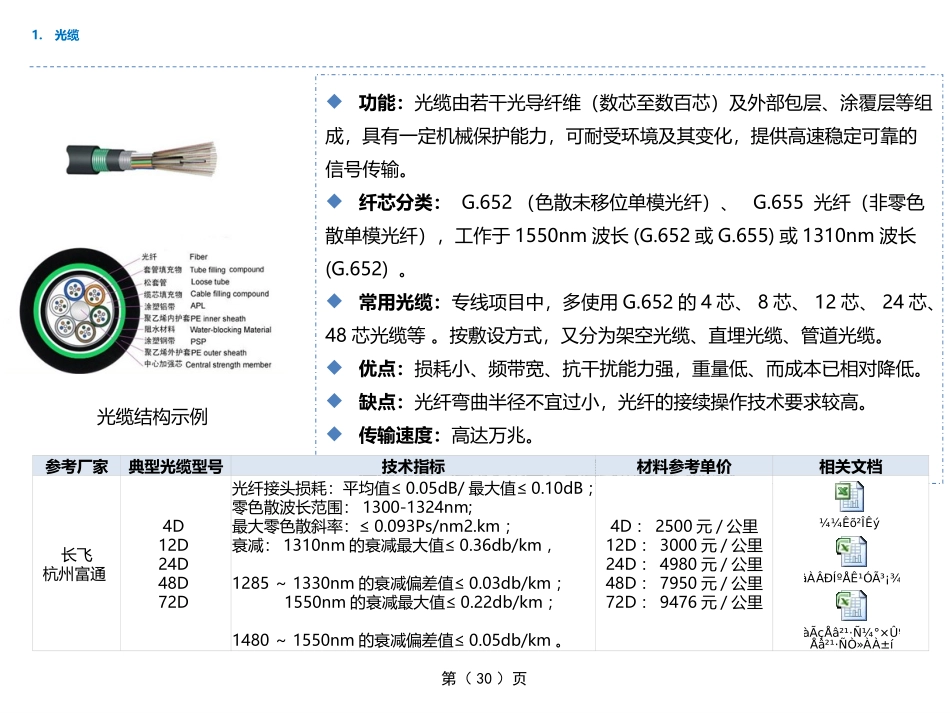

一、集客专线业务定义及分类四、集客专线硬件介绍二、集客专线组网方式三、集客专线网络技术五、集客专线术语解释集客专线设备介绍集客专线光缆介绍集客专线连接件介绍第（29）页1.光缆功能：光缆由若干光导纤维（数芯至数百芯）及外部包层、涂覆层等组成，具有一定机械保护能力，可耐受环境及其变化，提供高速稳定可靠的信号传输。纤芯分类：G.652（色散未移位单模光纤）、G.655光纤（非零色散单模光纤），工作于1550nm波长(G.652或G.655)或1310nm波长(G.652)。常用光缆：专线项目中，多使用G.652的4芯、8芯、12芯、24芯、48芯光缆等。按敷设方式，又分为架空光缆、直埋光缆、管道光缆。优点：损耗小、频带宽、抗干扰能力强，重量低、而成本已相对降低。缺点：光纤弯曲半径不宜过小，光纤的接续操作技术要求较高。传输速度：高达万兆。应用场景：适用于架空、管道式和直埋式敷设。参考厂家典型光缆型号技术指标材料参考单价相关文档长飞杭州富通4D12D24D48D72D光纤接头损耗：平均值≤0.05dB/最大值≤0.10dB；零色散波长范围：1300-1324nm;最大零色散斜率：≤0.093Ps/nm2.km；衰减：1310nm的衰减最大值≤0.36db/km，1285～1330nm的衰减偏差值≤0.03db/km；1550nm的衰减最大值≤0.22db/km；1480～1550nm的衰减偏差值≤0.05db/km。4D：2500元/公里12D：3000元/公里24D：4980元/公里48D：7950元/公里72D：9476元/公里¼¼Êõ²ÎÊý¹âÀÂÐͺÅʹÓó¡¾°ÇàÃçÅâ²¹·Ñ¼°×ÛºÏÅâ²¹·ÑÒ»ÀÀ±í光缆结构示例第（30）页2.架空光缆简介：架空光缆，是架挂在电杆上使用的光缆。优点：架空光缆敷设成本低，还可利用已有杆路附挂，施工周期较短。缺点：架空光缆易受台风、冰凌、洪水等自然灾害的威胁，架空光缆也容易受到超高车辆拖挂、人为盗割和本身机械强度减弱等影响，因此架空光缆的故障率高于直埋和管道式的光缆。应用场景：一般用于长途二级或二级以下的线路，以及专用网光缆线路。适用于地形平坦、起伏较小的地区。参考厂家典型光缆型号技术指标材料参考单价相关文档长飞杭州富通4D12D24D48D72D1、架空光缆采用双吊线抱箍（或单吊线抱箍）固定吊线。吊线距杆梢下40cm处；2、光缆吊线采用7/2.2镀锌钢绞线，挂钩采用35mm塑托挂钩，每隔50cm安装一只；3、吊线抱箍采用D164、D184（据不同杆径配置）双吊线抱箍，吊线与抱箍采用三眼单槽夹板固定，固定穿钉采用Φ16×50规格的有头穿钉。加挂架空光缆（原有杆路资源区域）：1.4万元/公里附挂架空光缆（原有杆路资源区域）：1.8万元/公里新建架空光缆（农村，山区易建设杆路区域）：2.5万元/公里以上均按12芯光缆估价，均包含材料、人工及其它费架空光缆¼Ü¿Õ¹âÀ¼¼Êõ×ÊÁÏ第（31）页3.直埋光缆简介：埋式光缆，即将光缆直接埋设在地下，使之有一定抵抗外界机械损伤的性能和防止土壤腐蚀的性能。需根据不同的使用环境和条件可选用不同的护层结构，例如在有虫鼠害的地区，要选用有防虫鼠咬啮的护层。优点：光缆隐蔽于地下，有利于光缆的安全；有一定的机械性能、温度性能和防潮性能，及防虫鼠咬噬能力。缺点：光缆会因土壤中压力、温湿度等因素的影响加速老化，还易受地震、施工等外力破坏，在后期总体维护成本会上升。应用场景：长途线路；城区、乡镇结合部；地面建筑易变动区域。参考厂家典型光缆型号技术指标材料参考单价相关文档长飞杭州富通4D12D24D48D72D光缆最大外径：15.8~22.0mm光缆最大单位重量：250kg/km允许拉伸力：长期（1000N）、短期（3000N）允许压扁力：长期（1000N/100mm）、短期（3000N/100mm）最小弯曲半径（mm）：静态动态(10倍光缆外径)、静态动态(20倍光缆外径)使用温度范围：-40°C~+70°C4.0万元/公里（按12芯光缆估价，包含材料、人工及其它费）Ö±Âñ¹âÀ¼¼Êõ×ÊÁÏ直埋式光缆示例-（施工进行中）第（32）页4.管道光缆简介：管道光缆，一般采用松套层绞式LAP单护层结构，在已建成的管道内敷设。优点：光缆敷设方便。而且，由于管道的保护，使光缆有优良的机械和防水性能，阻燃效果好。敷设时，可采用尼龙护...
