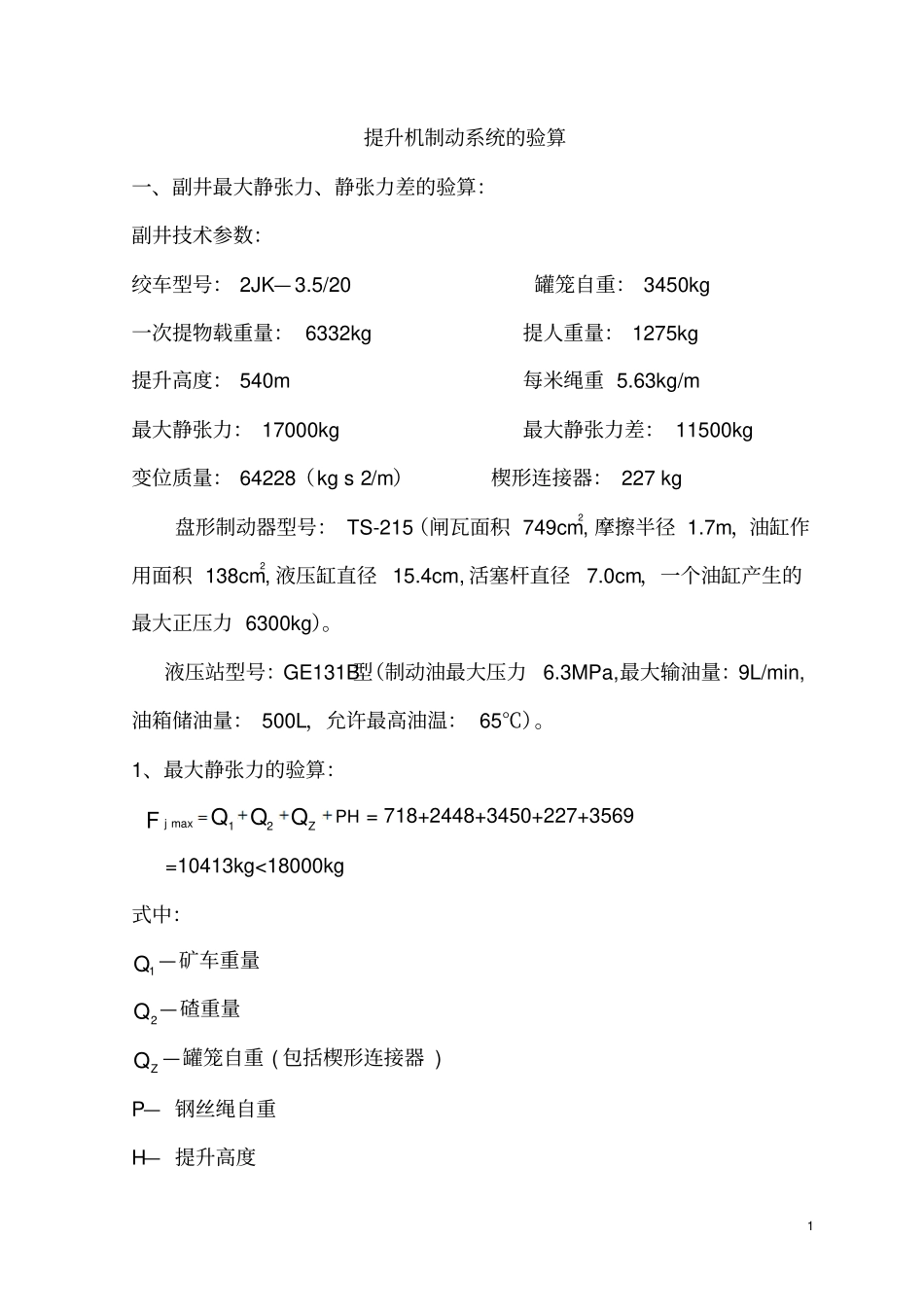

1 提升机制动系统的验算一、副井最大静张力、静张力差的验算：副井技术参数：绞车型号： 2JK— 3.5/20 罐笼自重： 3450kg 一次提物载重量： 6332kg 提人重量： 1275kg 提升高度： 540m 每米绳重 5.63kg/m 最大静张力： 17000kg 最大静张力差： 11500kg 变位质量： 64228（kg s 2/m）楔形连接器： 227 kg 盘形制动器型号： TS-215（闸瓦面积 749cm2, 摩擦半径 1.7m，油缸作用面积 138cm2, 液压缸直径 15.4cm, 活塞杆直径7.0cm，一个油缸产生的最大正压力 6300kg）。液压站型号：GE131B型（制动油最大压力6.3MPa,最大输油量：9L/min,油箱储油量： 500L，允许最高油温： 65℃）。1、最大静张力的验算：PHQQQFZj21max= 718+2448+3450+227+3569 =10413kg<18000kg 式中：Q1 —矿车重量Q2—碴重量QZ —罐笼自重 ( 包括楔形连接器 ) P— 钢丝绳自重H— 提升高度2 通过计算，提升机最大静张力10413kg 小于提升机允许的最大静张力18000kg，符合《煤矿安全规程规程》第382 条规定要求。2、最大静张力差的验算：PHQQF c21max=3166+3443 =6609kg〈12500kg 式中： Q1—矿车重量， kg Q2 —碴重量， kg 通过计算，提升机最大静张力差6609kg，小于提升机允许的12500kg，符合《煤矿安全规程》第382 条规定要求。二、安全制动力矩的验算：1、安全制动力矩：nN RMmZ2式中：M Z —安全制动力矩— 闸瓦与制动盘摩擦系数，0.35 Rm — 摩擦半径， 1.7m n — 制动闸副数， 8 副 N — 制动盘正压力N=)/(CKFnlK— 碟形弹簧刚度， 4100kg/mm — 闸瓦最大间隙， 2mm nl — 一组碟形弹簧片数， 8 片3 C — 制动器各运动部分的阻力，0.1N F— 活塞推力F=4/)(22 dDPxPx —工作制动油压，最大值6.3MPa=63kg/cm2 D — 油缸直径， 14.0cm d — 活塞杆直径， 5.0cm 得：nN RMmZ2=2[CKndDPlx/4/)(22]nRm =2[633.14 （ 142-52 ） /4-55702/8-0.1]0.351.8710 =92470.37kgm=906209.6Nm 2、 3 倍最大静张力矩的验算：2/)(8.921DPHQQM j =9.8×6609 4/2 =129536.4Nm M Z =906209.6Nm>3M j =3 129536.4=388609.2Nm 3、 调绳时制动力矩的验算：M j' =9.8 （PHQZ）D/2 =9.8（3450+4.51×763.5 ） 4/2 =135110.2Nm M z' =1/2 M Z =1/2906209.6=453104.8>1.2 M j' =1.2129536.4=155443.68Nm 计算得知：安全制动力矩大于3 倍实际静张力矩，调绳时...
