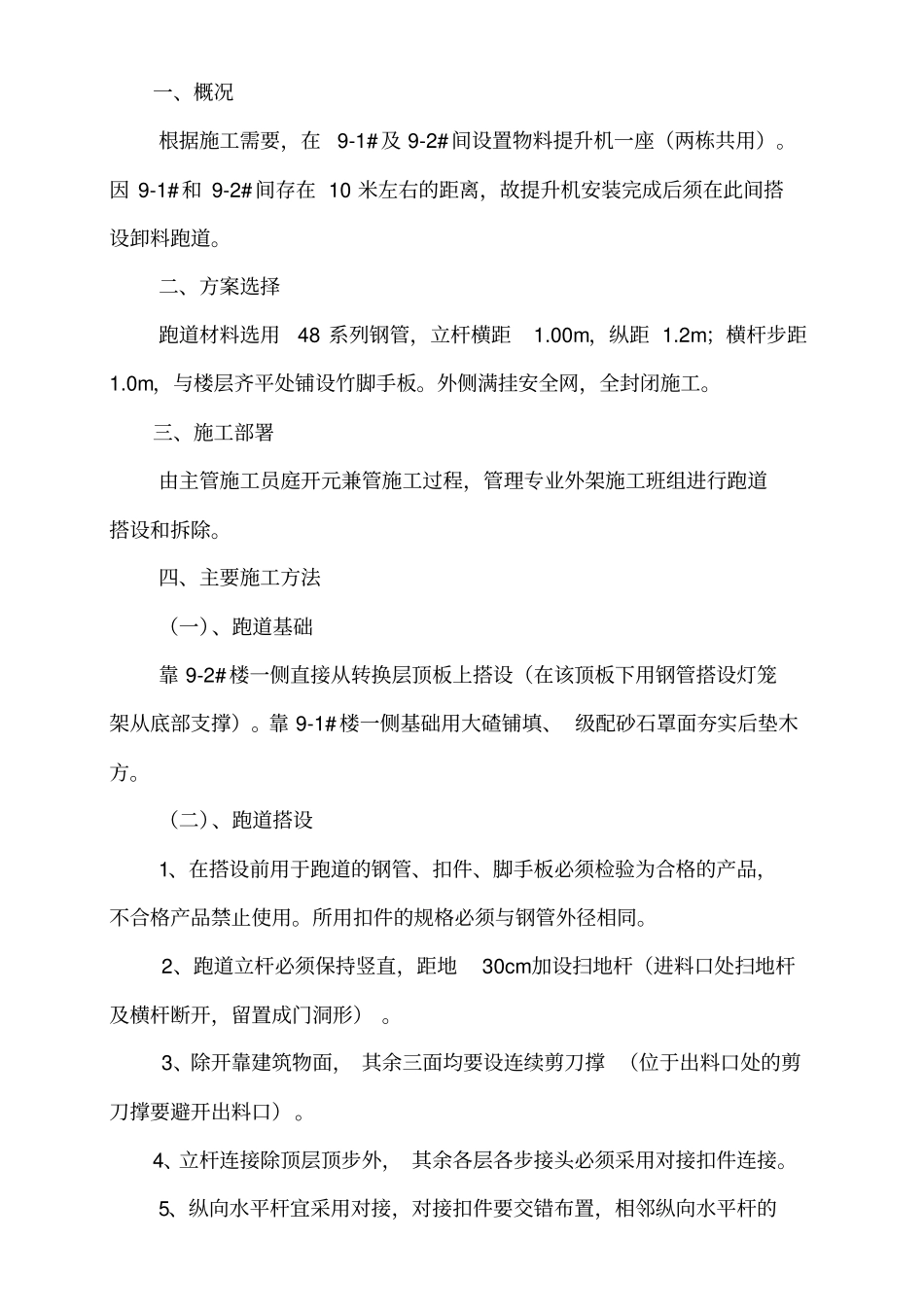

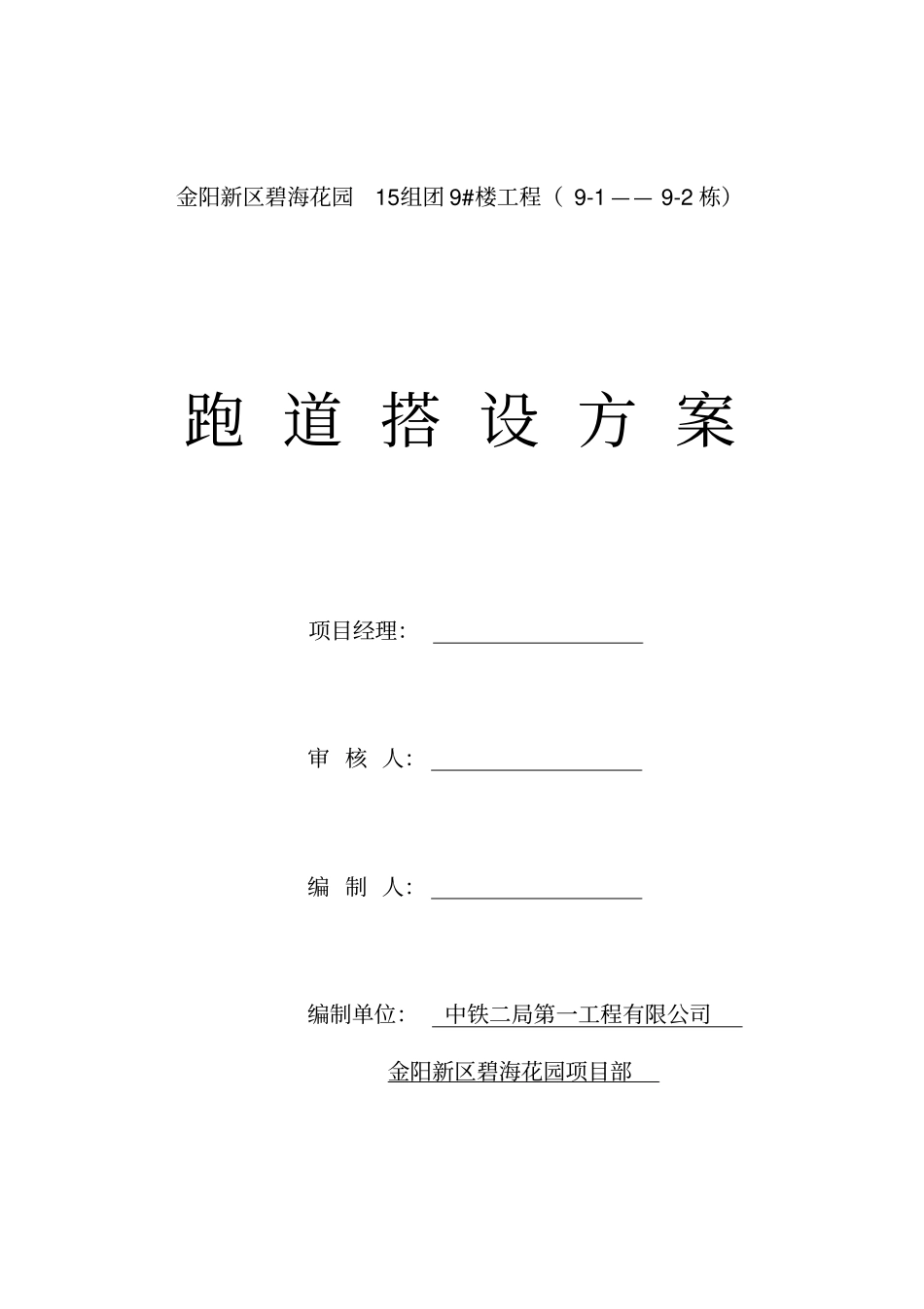

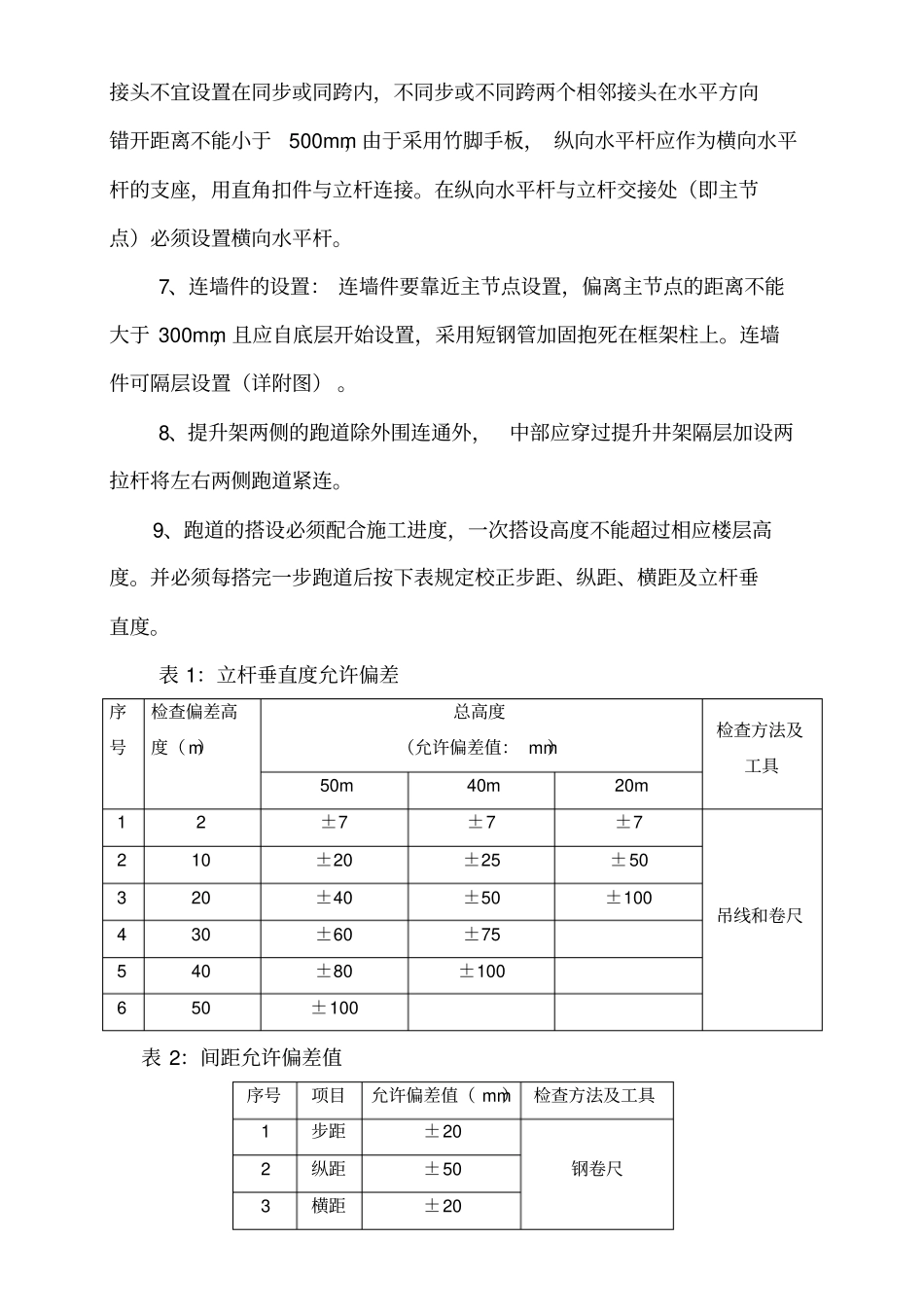

金阳新区碧海花园15组团 9#楼工程( 9-1 —— 9-2 栋)跑 道 搭 设 方 案项目经理:审 核 人:编 制 人:编制单位:中铁二局第一工程有限公司金阳新区碧海花园项目部一、概况根据施工需要,在9-1#及 9-2#间设置物料提升机一座(两栋共用)。因 9-1#和 9-2#间存在 10 米左右的距离,故提升机安装完成后须在此间搭设卸料跑道。二、方案选择跑道材料选用48 系列钢管,立杆横距1.00m,纵距 1.2m;横杆步距1.0m,与楼层齐平处铺设竹脚手板。外侧满挂安全网,全封闭施工。三、施工部署由主管施工员庭开元兼管施工过程,管理专业外架施工班组进行跑道搭设和拆除。四、主要施工方法(一)、跑道基础靠 9-2#楼一侧直接从转换层顶板上搭设(在该顶板下用钢管搭设灯笼架从底部支撑)。靠 9-1#楼一侧基础用大碴铺填、 级配砂石罩面夯实后垫木方。(二)、跑道搭设1、在搭设前用于跑道的钢管、扣件、脚手板必须检验为合格的产品,不合格产品禁止使用。所用扣件的规格必须与钢管外径相同。2、跑道立杆必须保持竖直,距地30cm加设扫地杆(进料口处扫地杆及横杆断开,留置成门洞形) 。3、除开靠建筑物面, 其余三面均要设连续剪刀撑 (位于出料口处的剪刀撑要避开出料口)。4、立杆连接除顶层顶步外, 其余各层各步接头必须采用对接扣件连接。5、纵向水平杆宜采用对接,对接扣件要交错布置,相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开距离不能小于500mm,由于采用竹脚手板, 纵向水平杆应作为横向水平杆的支座,用直角扣件与立杆连接。在纵向水平杆与立杆交接处(即主节点)必须设置横向水平杆。7、连墙件的设置: 连墙件要靠近主节点设置,偏离主节点的距离不能大于 300mm,且应自底层开始设置,采用短钢管加固抱死在框架柱上。连墙件可隔层设置(详附图) 。8、提升架两侧的跑道除外围连通外,中部应穿过提升井架隔层加设两拉杆将左右两侧跑道紧连。9、跑道的搭设必须配合施工进度,一次搭设高度不能超过相应楼层高度。并必须每搭完一步跑道后按下表规定校正步距、纵距、横距及立杆垂直度。表 1:立杆垂直度允许偏差序号检查偏差高度( m)总高度(允许偏差值: mm)检查方法及工具50m 40m 20m 1 2 ±7 ±7 ±7 吊线和卷尺2 10 ±20 ±25 ±50 3 20 ±40 ±50 ±100 4 30 ±60 ±75 5 40 ±80 ±100 6 50 ±100 表 2:间距允许偏差值序号项目允...
