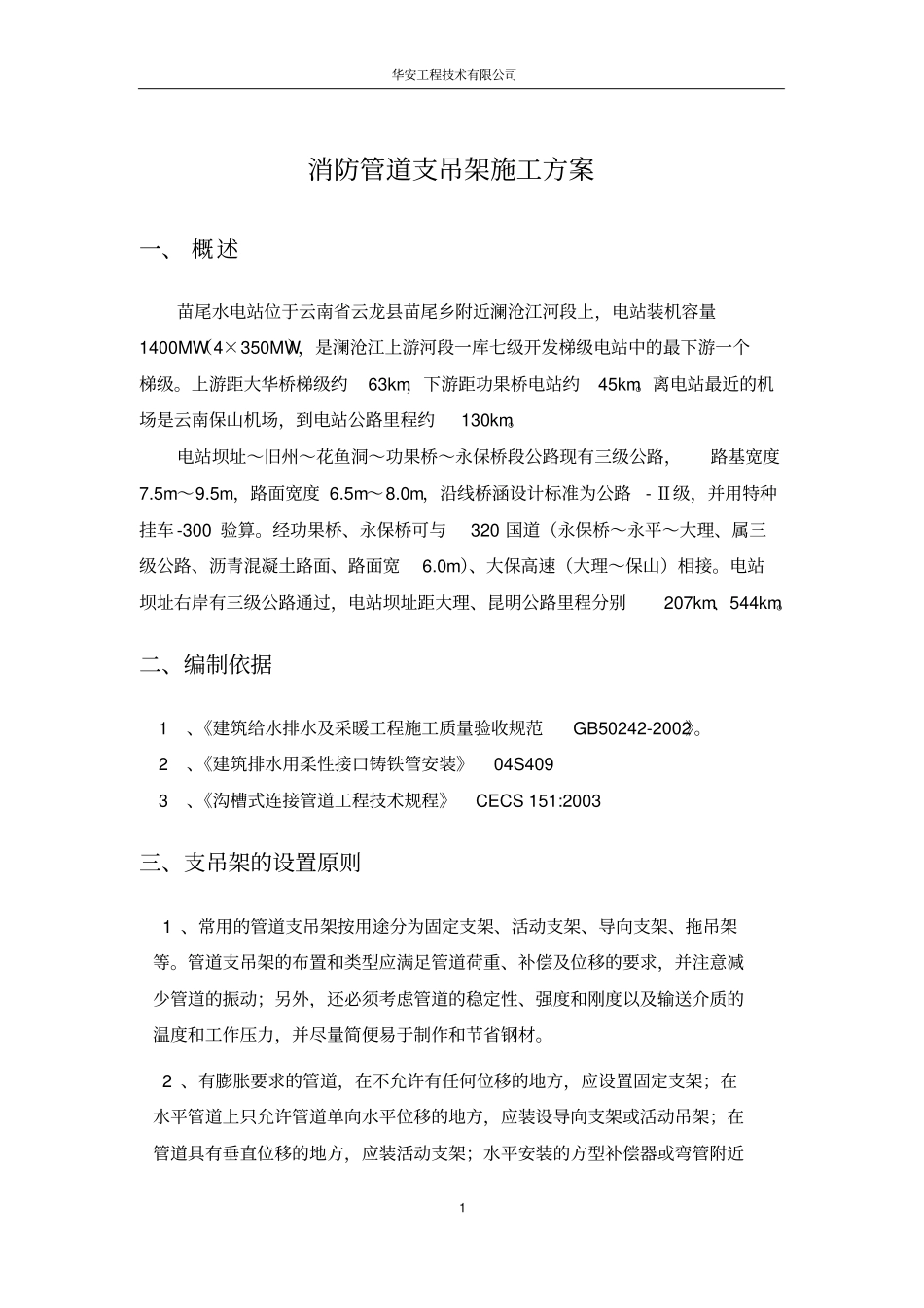

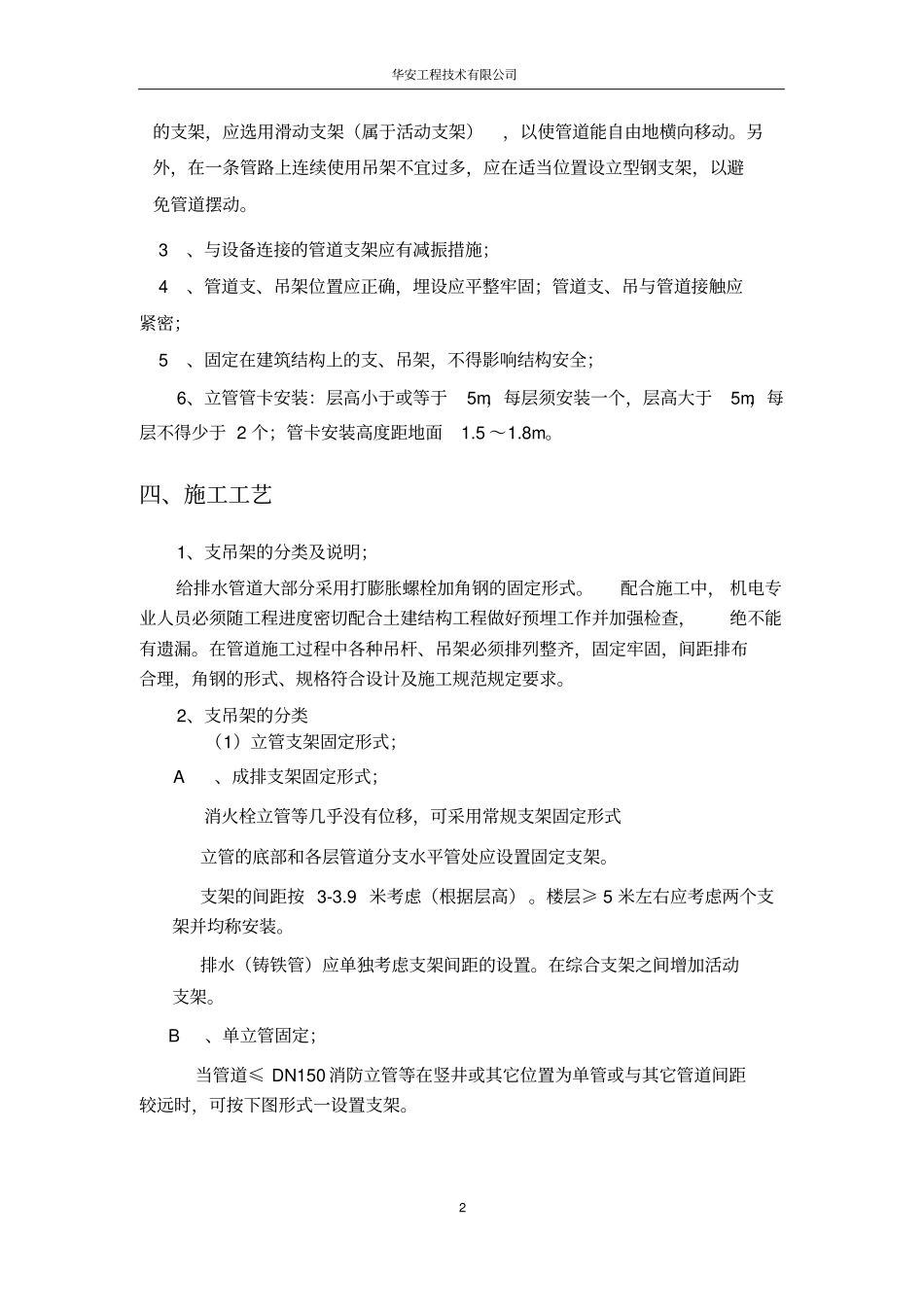

华安工程技术有限公司1 消防管道支吊架施工方案一、 概述苗尾水电站位于云南省云龙县苗尾乡附近澜沧江河段上，电站装机容量1400MW（4×350MW），是澜沧江上游河段一库七级开发梯级电站中的最下游一个梯级。上游距大华桥梯级约63km，下游距功果桥电站约45km。离电站最近的机场是云南保山机场，到电站公路里程约130km。电站坝址～旧州～花鱼洞～功果桥～永保桥段公路现有三级公路，路基宽度7.5m～9.5m，路面宽度 6.5m～8.0m，沿线桥涵设计标准为公路- Ⅱ级，并用特种挂车 -300 验算。经功果桥、永保桥可与320 国道（永保桥～永平～大理、属三级公路、沥青混凝土路面、路面宽6.0m）、大保高速（大理～保山）相接。电站坝址右岸有三级公路通过，电站坝址距大理、昆明公路里程分别207km、544km。二、编制依据 1、《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》。 2、《建筑排水用柔性接口铸铁管安装》04S409 3、《沟槽式连接管道工程技术规程》CECS 151:2003 三、支吊架的设置原则 1 、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。 2 、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近华安工程技术有限公司2 的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。 3、与设备连接的管道支架应有减振措施； 4、管道支、吊架位置应正确，埋设应平整牢固；管道支、吊与管道接触应紧密； 5、固定在建筑结构上的支、吊架，不得影响结构安全；6、立管管卡安装：层高小于或等于5m，每层须安装一个，层高大于5m，每层不得少于 2 个；管卡安装高度距地面1.5 ～1.8m。四、施工工艺1、支吊架的分类及说明；给排水管道大部分采用打膨胀螺栓加角钢的固定形式。配合施工中， 机电专业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，绝不能有遗漏。在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，角钢的形...
