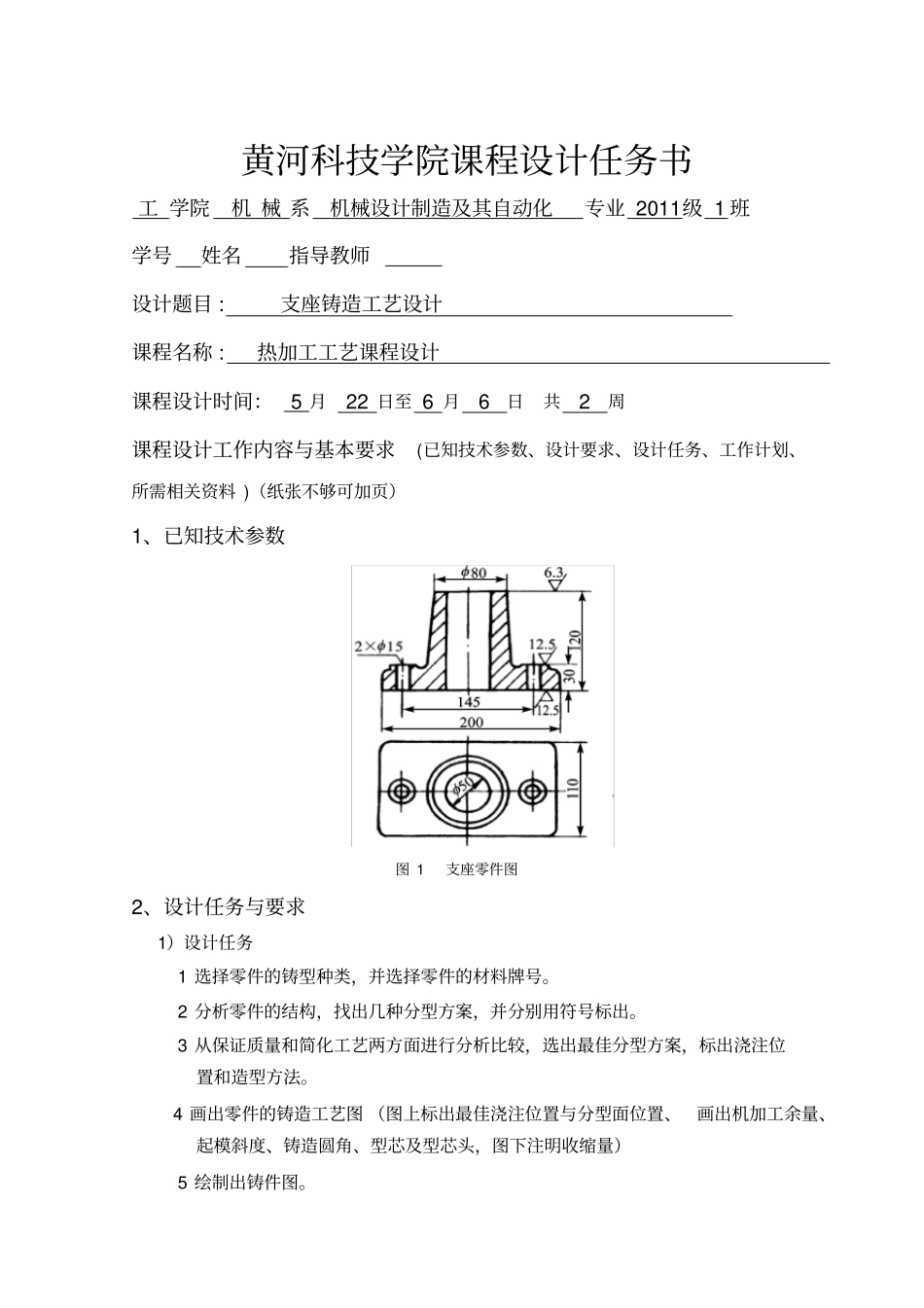

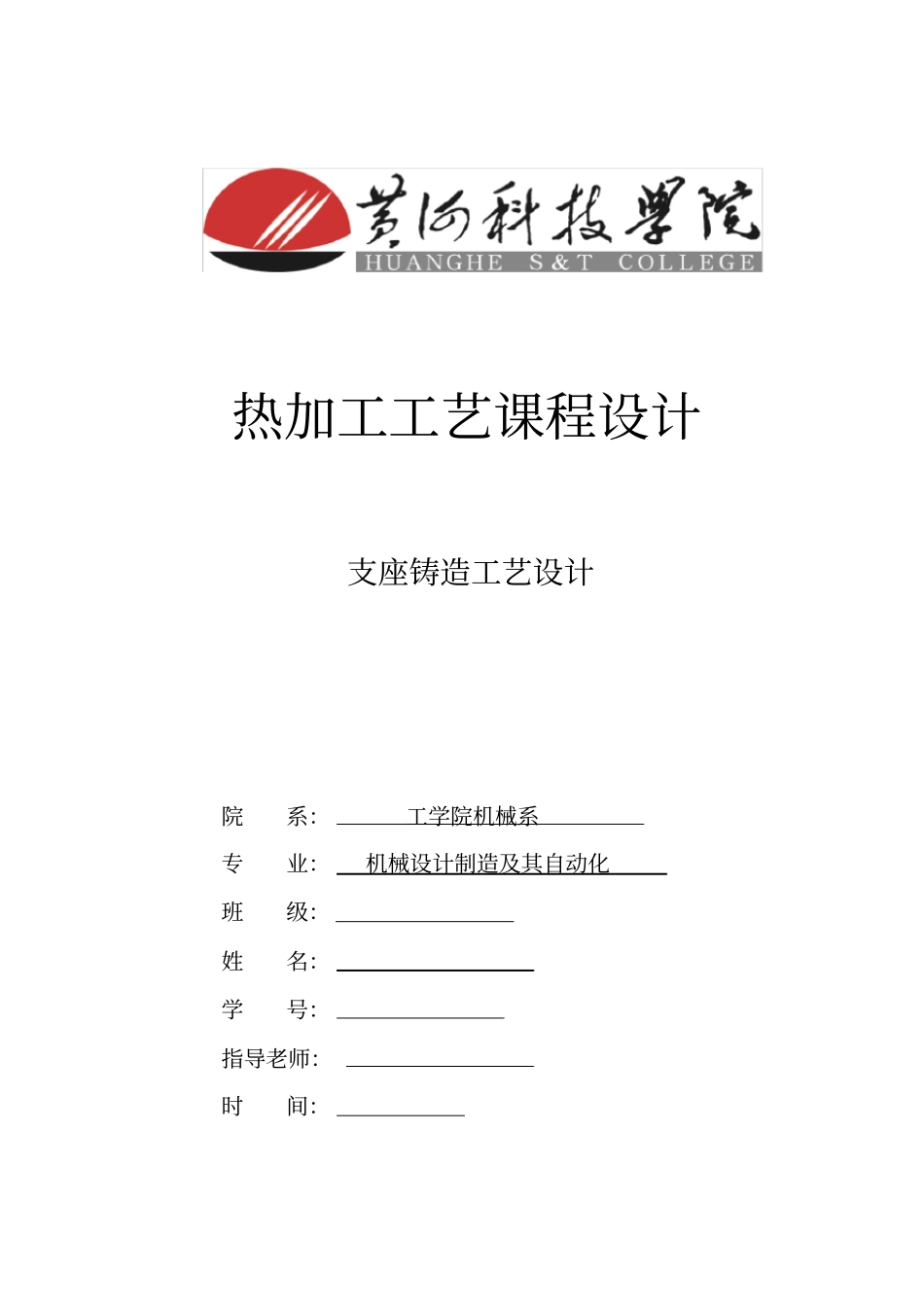

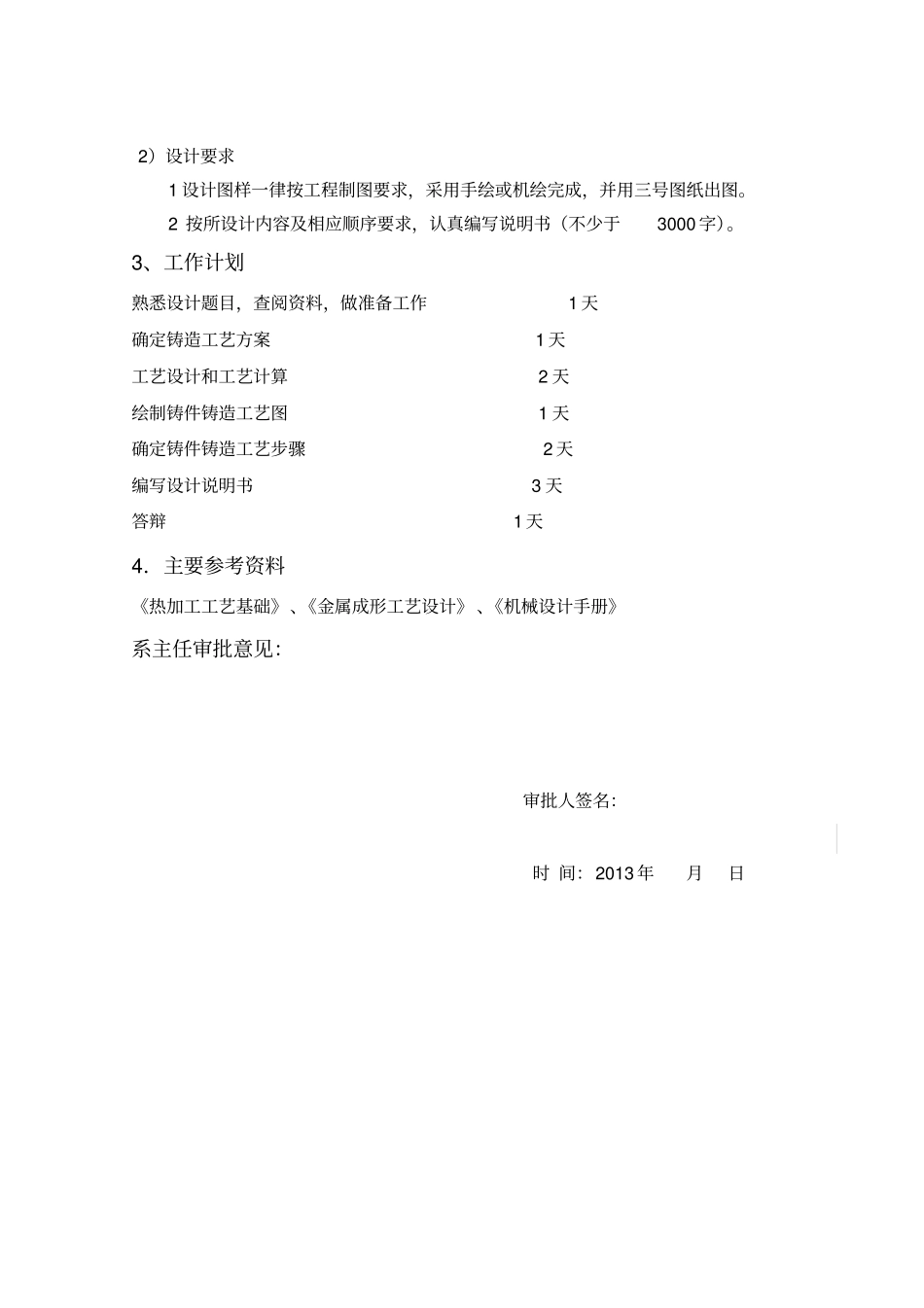

热加工工艺课程设计支座铸造工艺设计院系：工学院机械系专业：机械设计制造及其自动化班级：姓名：学号：指导老师：时间：黄河科技学院课程设计任务书工 学院机 械 系机械设计制造及其自动化专业 2011级 1 班学号姓名指导教师设计题目 : 支座铸造工艺设计课程名称 :热加工工艺课程设计课程设计时间：5 月22 日至 6 月6 日共2 周课程设计工作内容与基本要求(已知技术参数、设计要求、设计任务、工作计划、所需相关资料 )（纸张不够可加页）1、已知技术参数图 1 支座零件图2、设计任务与要求1）设计任务1 选择零件的铸型种类，并选择零件的材料牌号。2 分析零件的结构，找出几种分型方案，并分别用符号标出。3 从保证质量和简化工艺两方面进行分析比较，选出最佳分型方案，标出浇注位置和造型方法。4 画出零件的铸造工艺图 （图上标出最佳浇注位置与分型面位置、画出机加工余量、起模斜度、铸造圆角、型芯及型芯头，图下注明收缩量）5 绘制出铸件图。2）设计要求1 设计图样一律按工程制图要求，采用手绘或机绘完成，并用三号图纸出图。2 按所设计内容及相应顺序要求，认真编写说明书（不少于3000 字）。3、工作计划熟悉设计题目，查阅资料，做准备工作1 天确定铸造工艺方案1 天工艺设计和工艺计算2 天绘制铸件铸造工艺图1 天确定铸件铸造工艺步骤2 天编写设计说明书3 天答辩1 天4．主要参考资料《热加工工艺基础》、《金属成形工艺设计》 、《机械设计手册》系主任审批意见：审批人签名：时 间：2013 年月日支座铸造工艺设计摘 要铸造是指将液态金属或合金浇注到与零件尺寸、形状相适应的铸型型腔里，待其冷却凝固后获得毛坯或零件的方法。铸造成形是机械类零件和毛坯成形的重要工艺方法之一，尤以适合于制造内腔和外形复杂的毛坯或零件。本文主要分析了支座的结构，并根据其结构特点确定了它的砂型铸造工艺。支座是支撑其他零部件的重要承力零件，主要承受着径向压缩及轴向摩擦的作用，它具有结构稳定、形状简单、廉价实用等特点，故在机械零件的设计、加工制造中支座都起着不可替代的作用。本文设计了支座的砂型铸造工艺，包括铸型（型芯）及造型方法的选择、分型面选择和浇注位置的确定、浇注系统及冒口的设置、落砂清理及检验等。绘制了铸件的零件图及铸造工艺图。本文还对支座的铸造质量指标（包括加工余量、拔模斜度、收缩率及变形等）进行了分析与评估，以便于工艺更好的完善。关键词 ：砂型铸造，浇...
