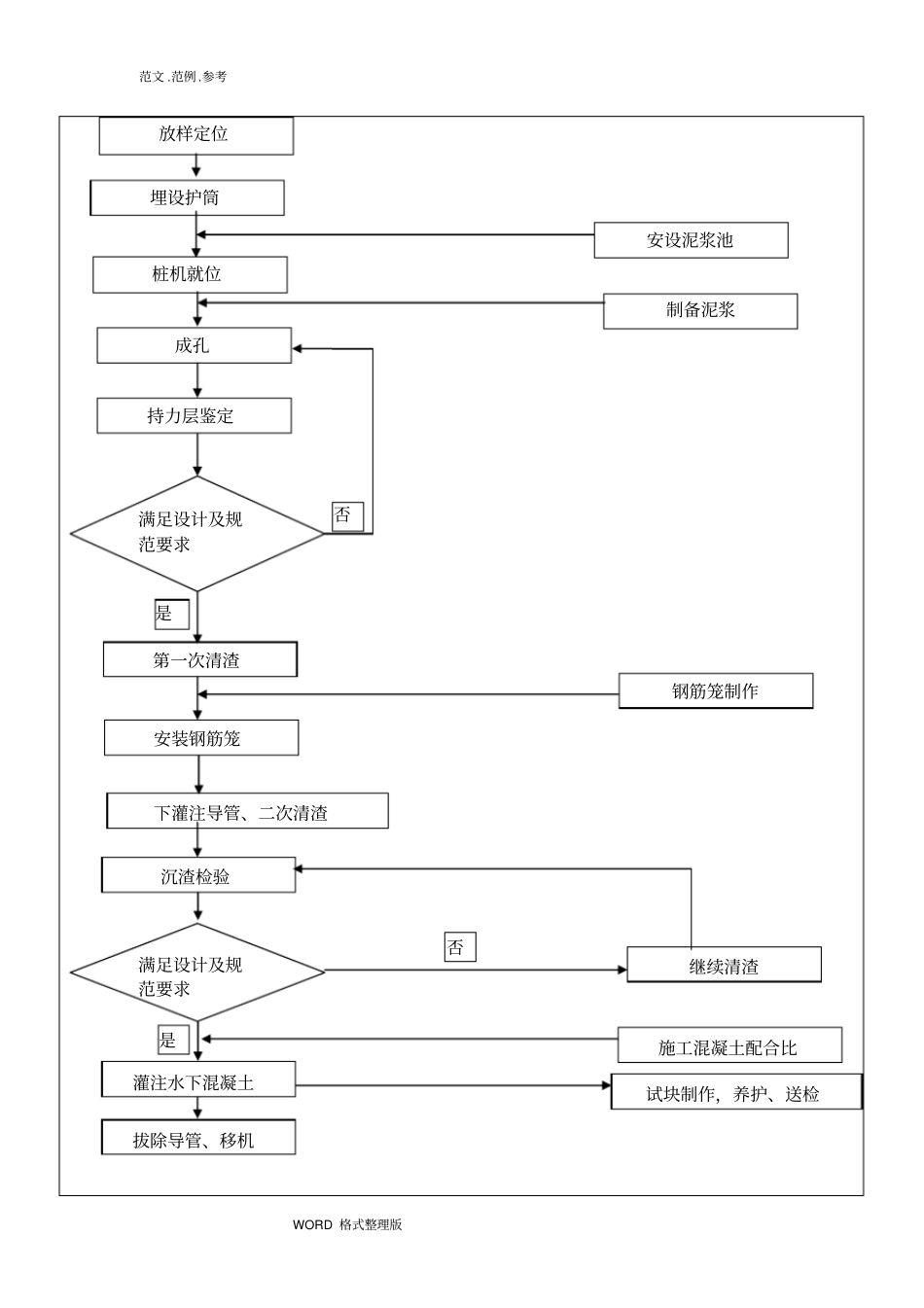

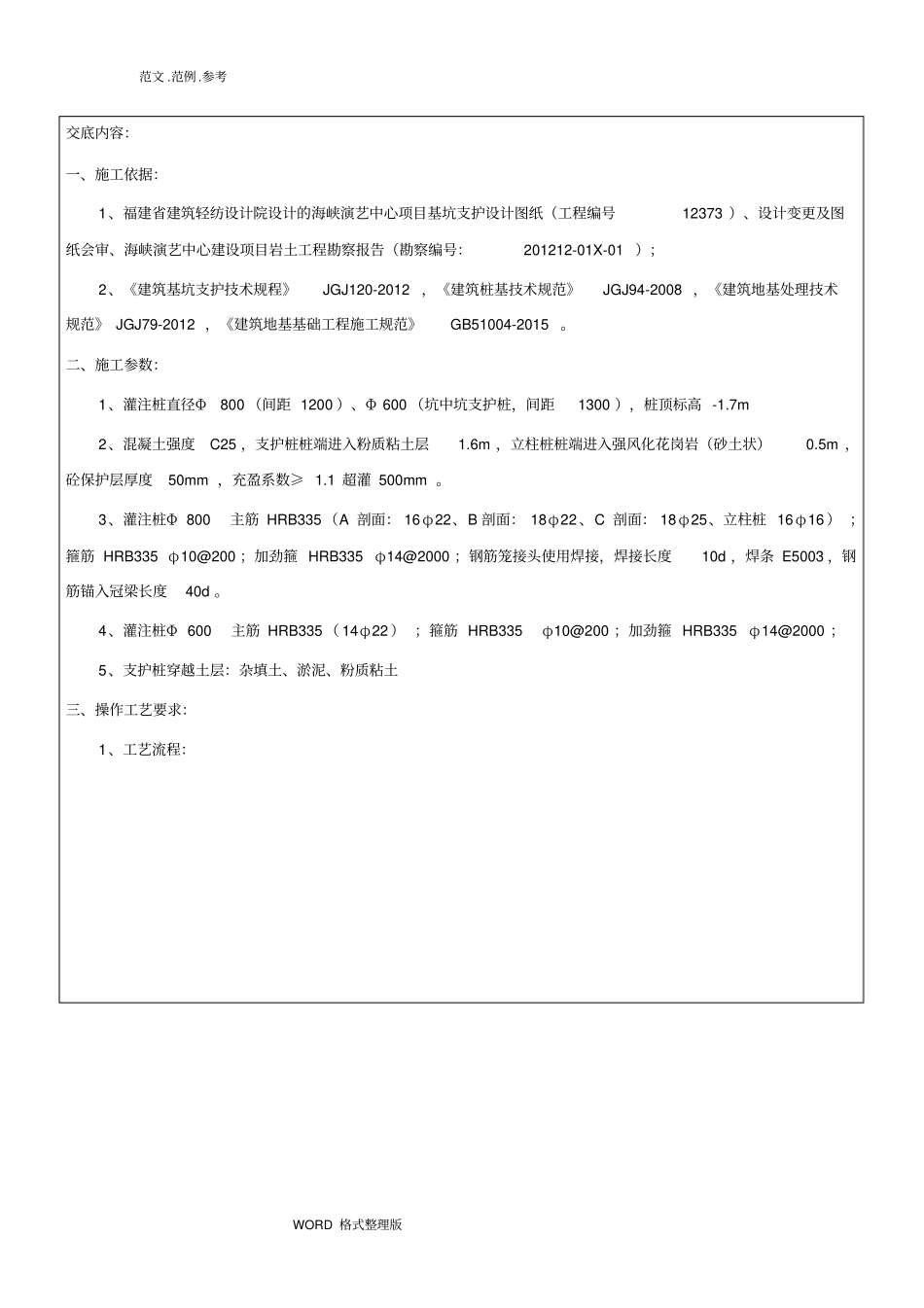

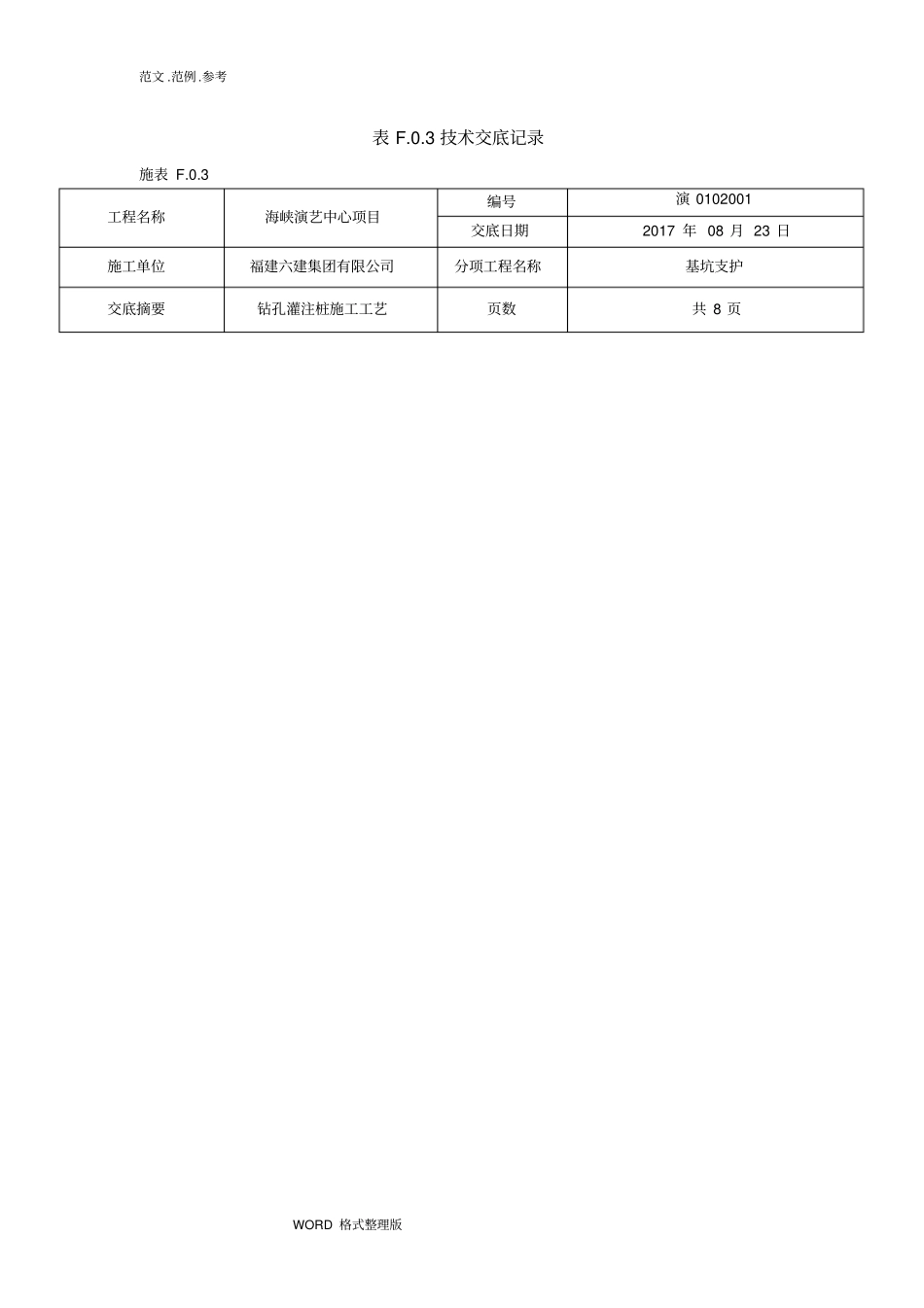

范文 .范例 .参考WORD 格式整理版表 F.0.3 技术交底记录施表 F.0.3 工程名称海峡演艺中心项目编号演 0102001 交底日期2017 年 08 月 23 日施工单位福建六建集团有限公司分项工程名称基坑支护交底摘要钻孔灌注桩施工工艺页数共 8 页范文 .范例 .参考WORD 格式整理版交底内容：一、施工依据：1、福建省建筑轻纺设计院设计的海峡演艺中心项目基坑支护设计图纸（工程编号12373 ）、设计变更及图纸会审、海峡演艺中心建设项目岩土工程勘察报告（勘察编号：201212-01X-01 ）；2、《建筑基坑支护技术规程》JGJ120-2012 ，《建筑桩基技术规范》JGJ94-2008 ，《建筑地基处理技术规范》 JGJ79-2012 ，《建筑地基基础工程施工规范》GB51004-2015。二、施工参数：1、灌注桩直径Φ800 （间距 1200 ）、Φ 600 （坑中坑支护桩，间距1300 ），桩顶标高 -1.7m 2、混凝土强度C25 ，支护桩桩端进入粉质粘土层1.6m ，立柱桩桩端进入强风化花岗岩（砂土状）0.5m ，砼保护层厚度50mm ，充盈系数≥ 1.1 超灌 500mm 。3、灌注桩Φ 800 主筋 HRB335 （A 剖面： 16 φ22、B 剖面： 18φ22 、C 剖面： 18 φ25、立柱桩 16 φ16 ） ；箍筋 HRB335 φ10@200 ；加劲箍 HRB335 φ14@2000 ；钢筋笼接头使用焊接，焊接长度10d ，焊条 E5003 ，钢筋锚入冠梁长度40d 。4、灌注桩Φ 600 主筋 HRB335 （ 14φ22 ） ；箍筋 HRB335 φ10@200 ；加劲箍 HRB335 φ14@2000 ；5、支护桩穿越土层：杂填土、淤泥、粉质粘土三、操作工艺要求：1、工艺流程：范文 .范例 .参考WORD 格式整理版放样定位埋设护筒桩机就位制备泥浆安设泥浆池成孔第一次清渣安装钢筋笼下灌注导管、二次清渣钢筋笼制作满足设计及规范要求持力层鉴定试块制作，养护、送检继续清渣施工混凝土配合比拔除导管、移机沉渣检验满足设计及规范要求灌注水下混凝土否是否是范文 .范例 .参考WORD 格式整理版2、施工要点（ 1）放样定位采用全站仪按照坐标放出相应的桩位。（ 2）埋设护筒护筒用 4～8mm厚钢板制作，内径大于钻头直径100mm ，上部开始2 个溢浆孔；埋设深度不小于1m ，护筒外粘土填满、夯实，严防地表水渗入。其顶部高出施工面不小于300mm 。护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50mm 。（ 3）钻机就位根据技术人员用全站仪放出的中心桩位，经监理工程师复查确认无误后安装钻机。钻机就位前要先检...
