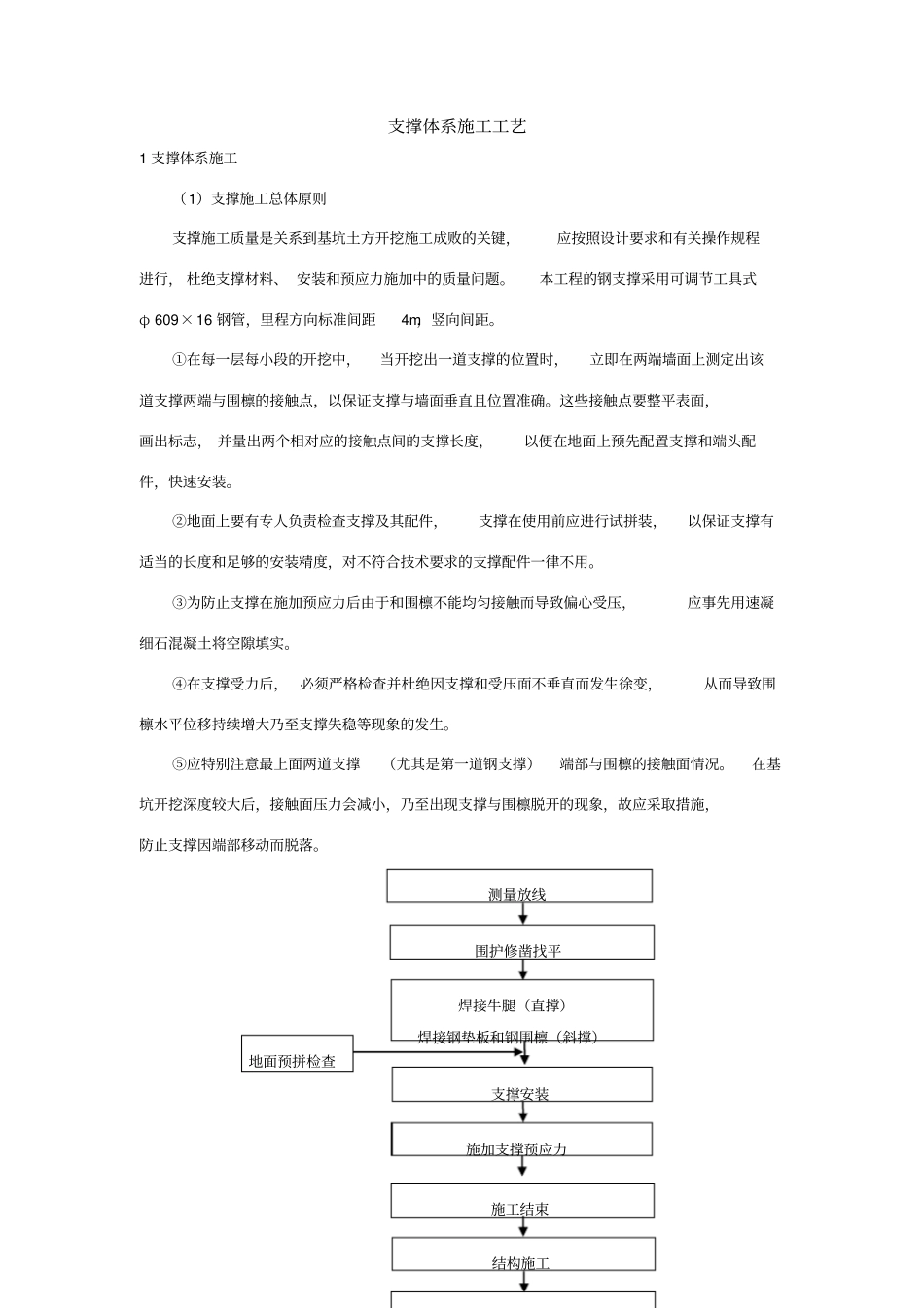

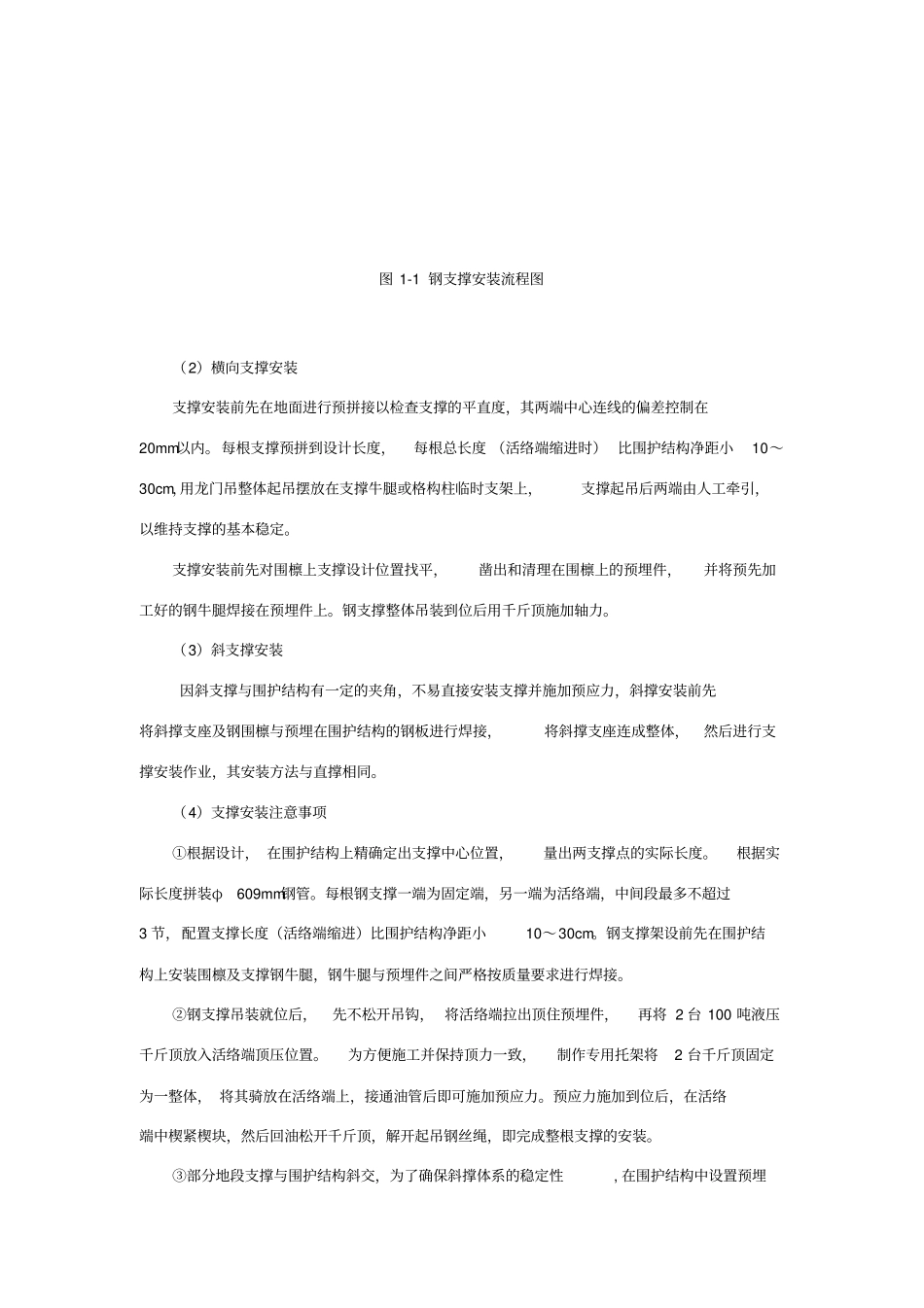

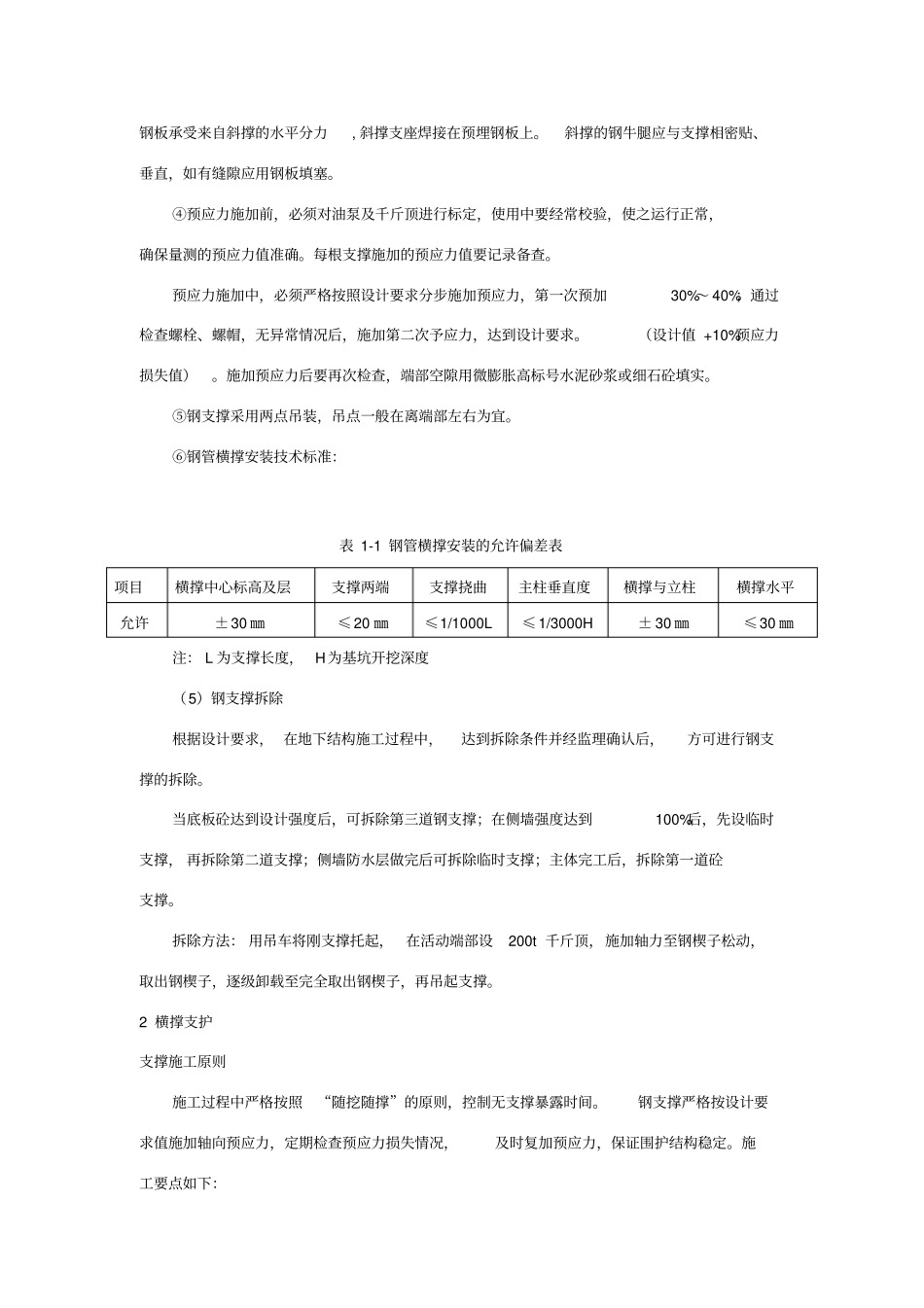

支撑体系施工工艺1 支撑体系施工（1）支撑施工总体原则支撑施工质量是关系到基坑土方开挖施工成败的关键，应按照设计要求和有关操作规程进行， 杜绝支撑材料、 安装和预应力施加中的质量问题。本工程的钢支撑采用可调节工具式φ 609×16 钢管，里程方向标准间距4m，竖向间距。①在每一层每小段的开挖中，当开挖出一道支撑的位置时，立即在两端墙面上测定出该道支撑两端与围檩的接触点，以保证支撑与墙面垂直且位置准确。这些接触点要整平表面，画出标志， 并量出两个相对应的接触点间的支撑长度，以便在地面上预先配置支撑和端头配件，快速安装。②地面上要有专人负责检查支撑及其配件，支撑在使用前应进行试拼装，以保证支撑有适当的长度和足够的安装精度，对不符合技术要求的支撑配件一律不用。③为防止支撑在施加预应力后由于和围檩不能均匀接触而导致偏心受压，应事先用速凝细石混凝土将空隙填实。④在支撑受力后， 必须严格检查并杜绝因支撑和受压面不垂直而发生徐变，从而导致围檩水平位移持续增大乃至支撑失稳等现象的发生。⑤应特别注意最上面两道支撑（尤其是第一道钢支撑）端部与围檩的接触面情况。在基坑开挖深度较大后，接触面压力会减小，乃至出现支撑与围檩脱开的现象，故应采取措施，防止支撑因端部移动而脱落。测量放线围护修凿找平焊接牛腿（直撑）焊接钢垫板和钢围檩（斜撑）支撑安装施加支撑预应力施工结束结构施工地面预拼检查图 1-1 钢支撑安装流程图（2）横向支撑安装支撑安装前先在地面进行预拼接以检查支撑的平直度，其两端中心连线的偏差控制在20mm以内。每根支撑预拼到设计长度，每根总长度 （活络端缩进时） 比围护结构净距小10～30cm，用龙门吊整体起吊摆放在支撑牛腿或格构柱临时支架上，支撑起吊后两端由人工牵引，以维持支撑的基本稳定。支撑安装前先对围檩上支撑设计位置找平，凿出和清理在围檩上的预埋件，并将预先加工好的钢牛腿焊接在预埋件上。钢支撑整体吊装到位后用千斤顶施加轴力。（3）斜支撑安装因斜支撑与围护结构有一定的夹角，不易直接安装支撑并施加预应力，斜撑安装前先将斜撑支座及钢围檩与预埋在围护结构的钢板进行焊接，将斜撑支座连成整体，然后进行支撑安装作业，其安装方法与直撑相同。（4）支撑安装注意事项①根据设计， 在围护结构上精确定出支撑中心位置，量出两支撑点的实际长度。根据实际长度拼装φ609mm钢管。每根钢支撑一端为固定端，另一端为活络端，中间段最多不超过3 ...
