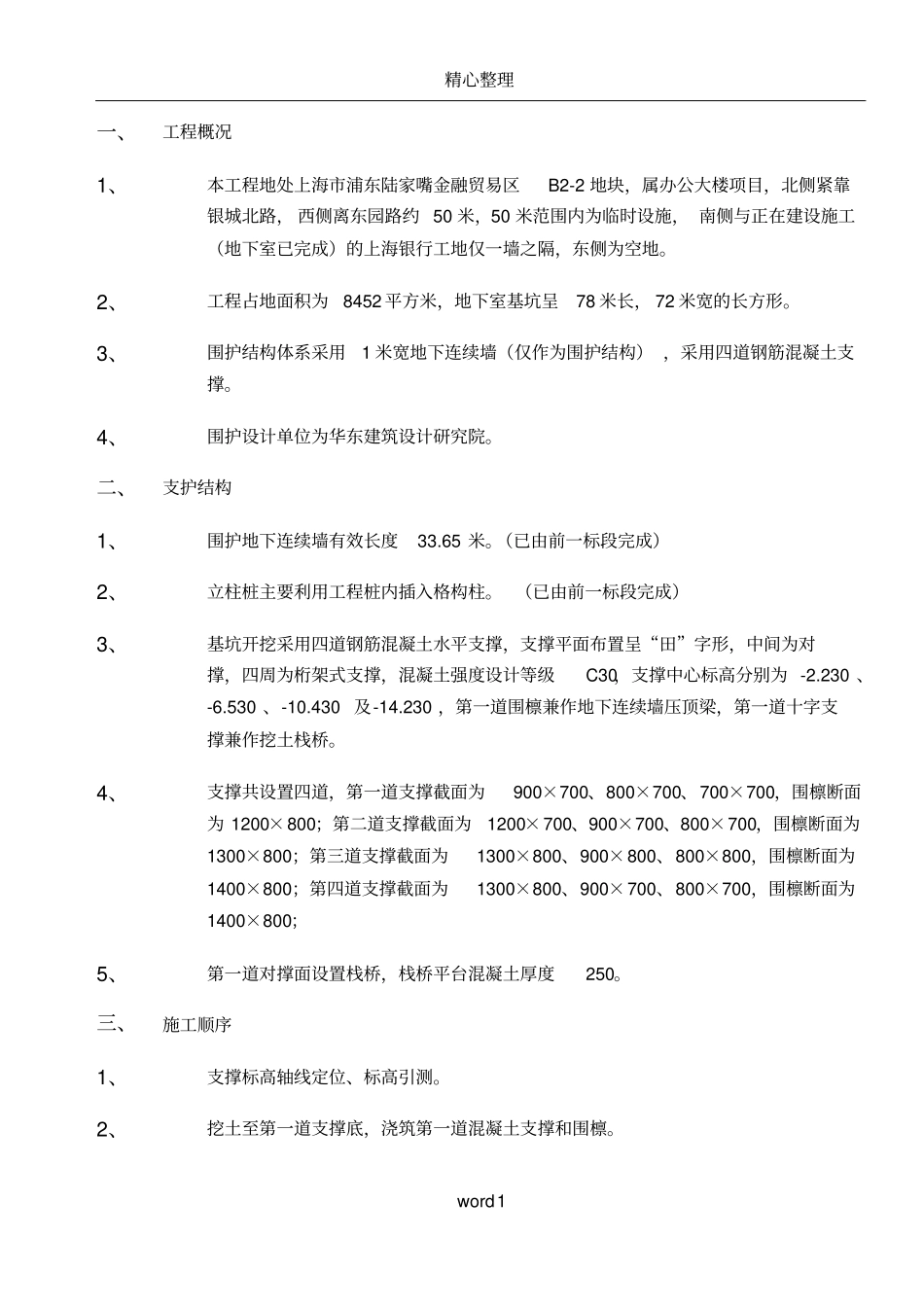

精心整理word1一、工程概况1、本工程地处上海市浦东陆家嘴金融贸易区B2-2 地块，属办公大楼项目，北侧紧靠银城北路， 西侧离东园路约 50 米，50 米范围内为临时设施， 南侧与正在建设施工（地下室已完成）的上海银行工地仅一墙之隔，东侧为空地。2、工程占地面积为8452 平方米，地下室基坑呈78 米长， 72 米宽的长方形。3、围护结构体系采用1 米宽地下连续墙（仅作为围护结构） ，采用四道钢筋混凝土支撑。4、围护设计单位为华东建筑设计研究院。二、支护结构1、围护地下连续墙有效长度33.65 米。（已由前一标段完成）2、立柱桩主要利用工程桩内插入格构柱。 （已由前一标段完成）3、基坑开挖采用四道钢筋混凝土水平支撑，支撑平面布置呈“田”字形，中间为对撑，四周为桁架式支撑，混凝土强度设计等级C30，支撑中心标高分别为 -2.230 、-6.530 、-10.430 及-14.230 ，第一道围檩兼作地下连续墙压顶梁，第一道十字支撑兼作挖土栈桥。4、支撑共设置四道，第一道支撑截面为900×700、800×700、700×700，围檩断面为 1200×800；第二道支撑截面为1200×700、900×700、800×700，围檩断面为1300×800；第三道支撑截面为1300×800、900×800、800×800，围檩断面为1400×800；第四道支撑截面为1300×800、900×700、800×700，围檩断面为1400×800；5、第一道对撑面设置栈桥，栈桥平台混凝土厚度250。三、施工顺序1、支撑标高轴线定位、标高引测。2、挖土至第一道支撑底，浇筑第一道混凝土支撑和围檩。精心整理word23、栈桥施工。4、挖土至第二道支撑底，浇筑第二道混凝土支撑和围檩。5、挖土至第三道支撑底，浇筑第三道混凝土支撑和围檩。6、挖土至第四道支撑底，浇筑第四道混凝土支撑和围檩。7、挖土至坑底，及时浇筑垫层混凝土。8、在局部落深区继续挖土至深坑底，浇筑垫层、基础底板和承台面换撑板带。9、待底板和换撑板带达到强度的80%后，拆除第四道支撑， 随后浇筑地下三层楼板和换撑板带，并在局部楼板缺失处架设临时支撑。10、待地下三层和换撑板带达到强度的80%后，拆除第三道支撑， 随后浇筑地下二层楼板和换撑板带，并在局部楼板缺失处架设临时支撑。11、待地下二层和换撑板带达到强度的80%后，拆除第二道支撑， 随后浇筑地下一层楼板和换撑板带，并在局部楼板缺失处架设临时支撑。12、待地下一层和换撑板带达到强度的80%后，拆除第一道支撑。13、待地下室结构达到强度并回填密实后，拆除局部楼板缺失处架设临时支...
