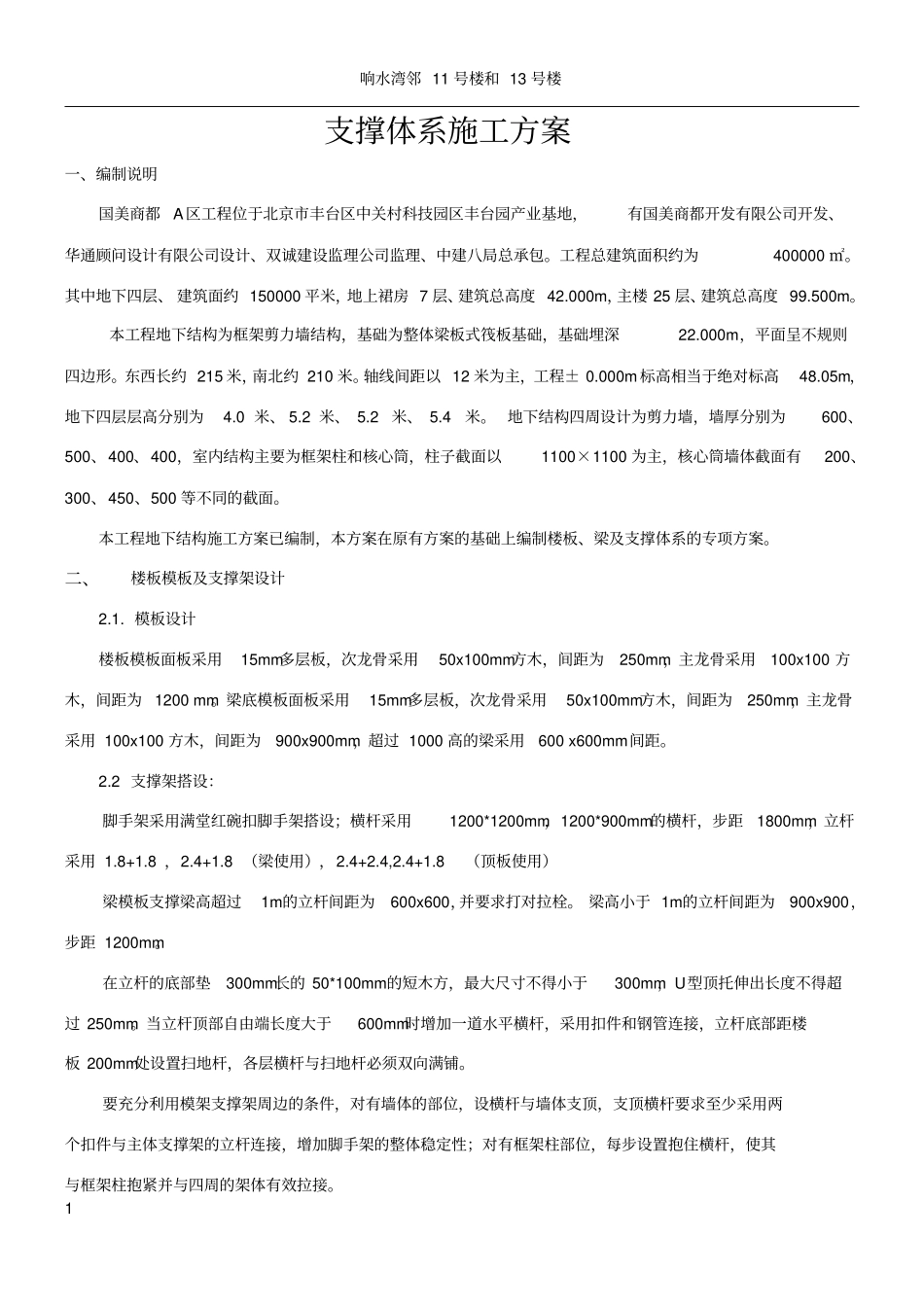

响水湾邻 11 号楼和 13 号楼1支撑体系施工方案一、编制说明国美商都A区工程位于北京市丰台区中关村科技园区丰台园产业基地，有国美商都开发有限公司开发、华通顾问设计有限公司设计、双诚建设监理公司监理、中建八局总承包。工程总建筑面积约为400000 ㎡。其中地下四层、 建筑面约 150000 平米，地上裙房 7 层、建筑总高度 42.000m，主楼 25 层、建筑总高度 99.500m。本工程地下结构为框架剪力墙结构，基础为整体梁板式筏板基础，基础埋深22.000m，平面呈不规则四边形。东西长约 215 米，南北约 210 米。轴线间距以 12 米为主，工程± 0.000m 标高相当于绝对标高48.05m，地下四层层高分别为4.0 米、 5.2 米、 5.2米、 5.4米。 地下结构四周设计为剪力墙，墙厚分别为600、500、400、400，室内结构主要为框架柱和核心筒，柱子截面以1100×1100 为主，核心筒墙体截面有200、300、450、500 等不同的截面。本工程地下结构施工方案已编制，本方案在原有方案的基础上编制楼板、梁及支撑体系的专项方案。二、楼板模板及支撑架设计2.1. 模板设计楼板模板面板采用15mm多层板，次龙骨采用50x100mm方木，间距为250mm，主龙骨采用100x100 方木，间距为1200 mm。梁底模板面板采用15mm多层板，次龙骨采用50x100mm方木，间距为250mm，主龙骨采用 100x100 方木，间距为900x900mm，超过 1000 高的梁采用600 x600mm间距。2.2 支撑架搭设：脚手架采用满堂红碗扣脚手架搭设；横杆采用1200*1200mm，1200*900mm的横杆，步距1800mm，立杆采用 1.8+1.8 ，2.4+1.8 （梁使用），2.4+2.4,2.4+1.8（顶板使用）梁模板支撑梁高超过1m的立杆间距为600x600，并要求打对拉栓。 梁高小于 1m的立杆间距为900x900，步距 1200mm。在立杆的底部垫300mm长的 50*100mm的短木方，最大尺寸不得小于300mm，U型顶托伸出长度不得超过 250mm。当立杆顶部自由端长度大于600mm时增加一道水平横杆，采用扣件和钢管连接，立杆底部距楼板 200mm处设置扫地杆，各层横杆与扫地杆必须双向满铺。要充分利用模架支撑架周边的条件，对有墙体的部位，设横杆与墙体支顶，支顶横杆要求至少采用两个扣件与主体支撑架的立杆连接，增加脚手架的整体稳定性；对有框架柱部位，每步设置抱住横杆，使其与框架柱抱紧并与四周的架体有效拉接。响水湾邻 11 号楼和 13 号楼2梁的支撑体系与顶板架体必须连接成整体，为增加整体稳定性。可用扣件连接进行加固。支撑架设计...
