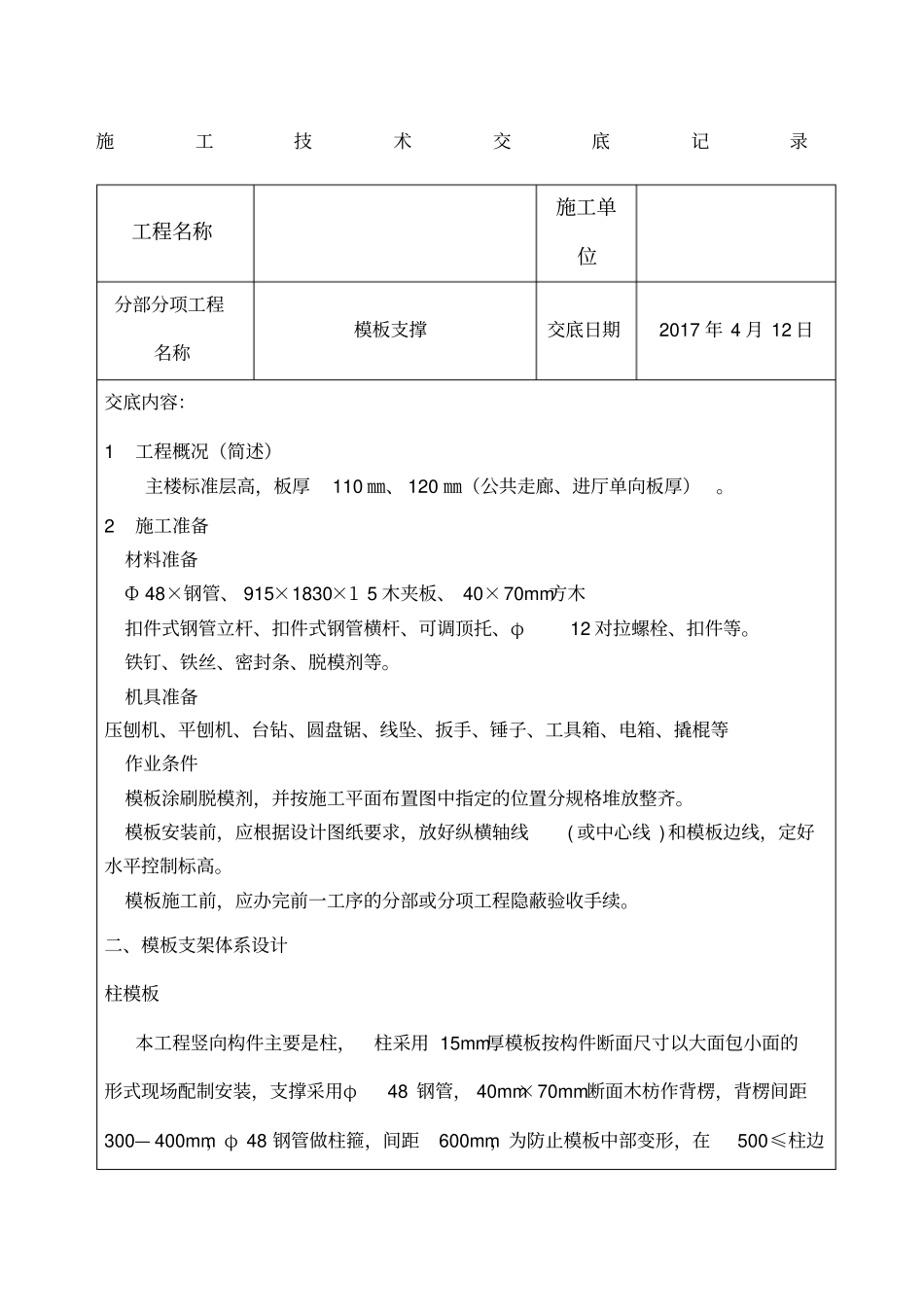

支撑架施工技术交底_第1页
1/21

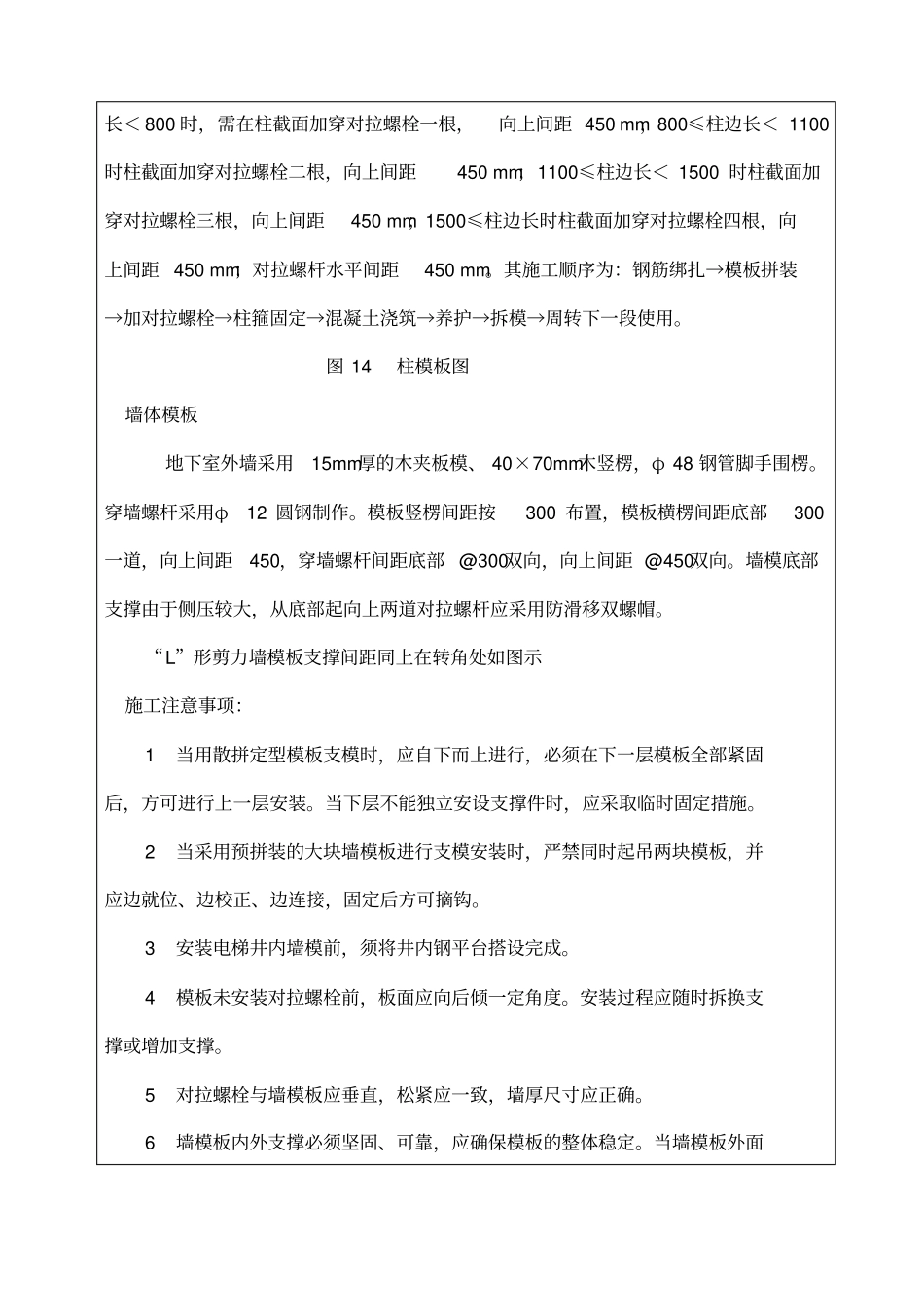

支撑架施工技术交底_第2页
2/21

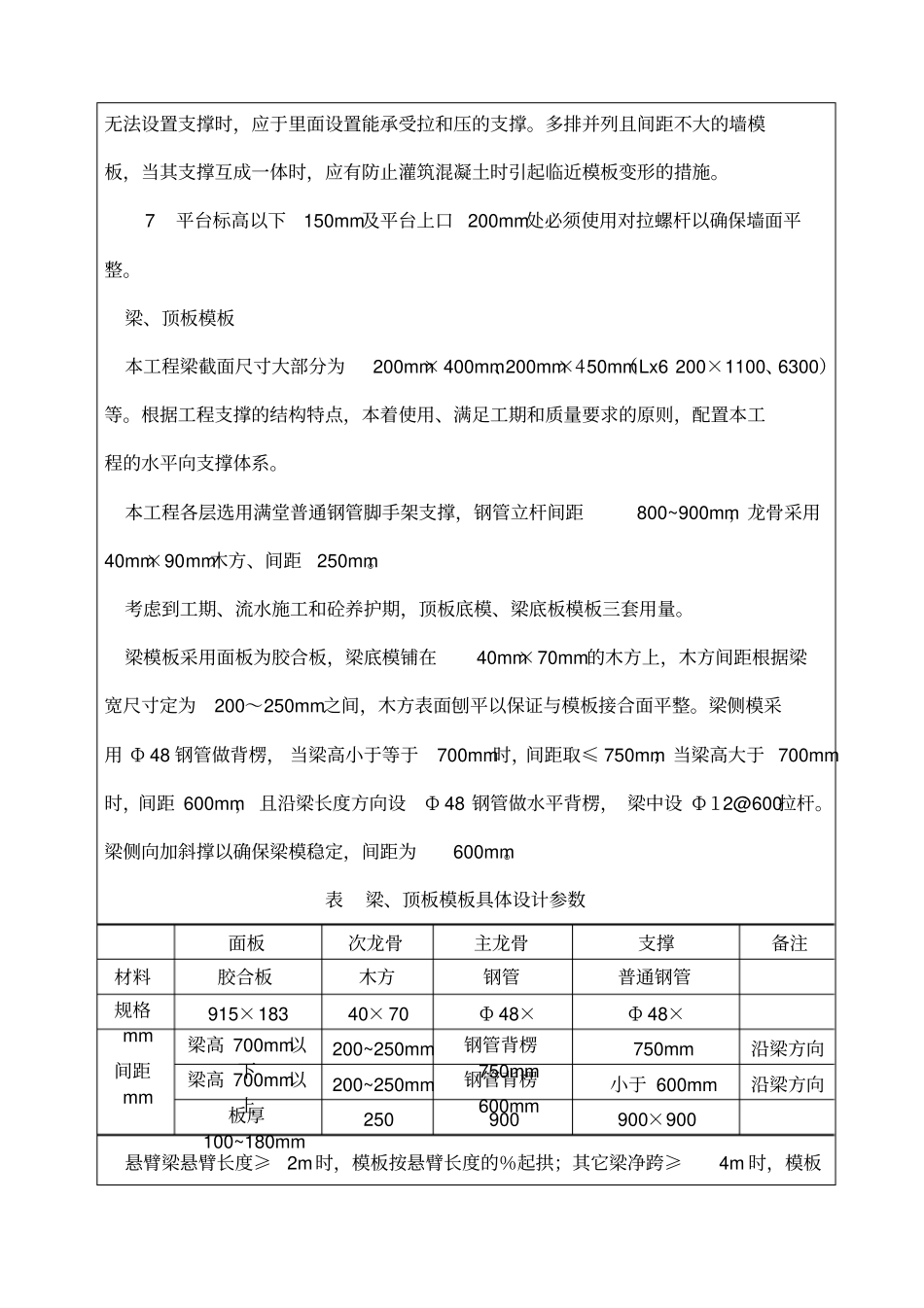

支撑架施工技术交底_第3页
3/21
施工技术交底记录工程名称施工单位分部分项工程名称模板支撑交底日期2017 年 4 月 12 日交底内容:1 工程概况(简述)主楼标准层高,板厚110 ㎜、 120 ㎜(公共走廊、进厅单向板厚)。2 施工准备材料准备Ф 48×钢管、 915×1830×1 5 木夹板、 40×70mm方木扣件式钢管立杆、扣件式钢管横杆、可调顶托、φ12 对拉螺栓、扣件等。铁钉、铁丝、密封条、脱模剂等。机具准备压刨机、平刨机、台钻、圆盘锯、线坠、扳手、锤子、工具箱、电箱、撬棍等作业条件模板涂刷脱模剂,并按施工平面布置图中指定的位置分规格堆放整齐。模板安装前,应根据设计图纸要求,放好纵横轴线( 或中心线 )和模板边线,定好水平控制标高。模板施工前,应办完前一工序的分部或分项工程隐蔽验收手续。二、模板支架体系设计柱模板本工程竖向构件主要是柱,柱采用 15mm厚模板按构件断面尺寸以大面包小面的形式现场配制安装,支撑采用φ48 钢管, 40mm×70mm断面木枋作背楞,背楞间距300— 400mm,φ 48 钢管做柱箍,间距600mm,为防止模板中部变形,在500≤柱边长< 800 时,需在柱截面加穿对拉螺栓一根,向上间距 450 mm,800≤柱边长< 1100时柱截面加穿对拉螺栓二根,向上间距450 mm;1100≤柱边长< 1500 时柱截面加穿对拉螺栓三根,向上间距450 mm;1500≤柱边长时柱截面加穿对拉螺栓四根,向上间距 450 mm;对拉螺杆水平间距450 mm。其施工顺序为:钢筋绑扎→模板拼装→加对拉螺栓→柱箍固定→混凝土浇筑→养护→拆模→周转下一段使用。图 14 柱模板图墙体模板地下室外墙采用15mm厚的木夹板模、 40×70mm木竖楞,φ 48 钢管脚手围楞。穿墙螺杆采用φ12 圆钢制作。模板竖楞间距按300 布置,模板横楞间距底部 300一道,向上间距450,穿墙螺杆间距底部 @300双向,向上间距 @450双向。墙模底部支撑由于侧压较大,从底部起向上两道对拉螺杆应采用防滑移双螺帽。“L”形剪力墙模板支撑间距同上在转角处如图示施工注意事项:1 当用散拼定型模板支模时,应自下而上进行,必须在下一层模板全部紧固后,方可进行上一层安装。当下层不能独立安设支撑件时,应采取临时固定措施。2 当采用预拼装的大块墙模板进行支模安装时,严禁同时起吊两块模板,并应边就位、边校正、边连接,固定后方可摘钩。3 安装电梯井内墙模前,须将井内钢平台搭设完成。4 模板未安装对拉螺栓前,板面应向后倾一定角度。安装过程应随时拆换支撑或增加支撑。5 ...
