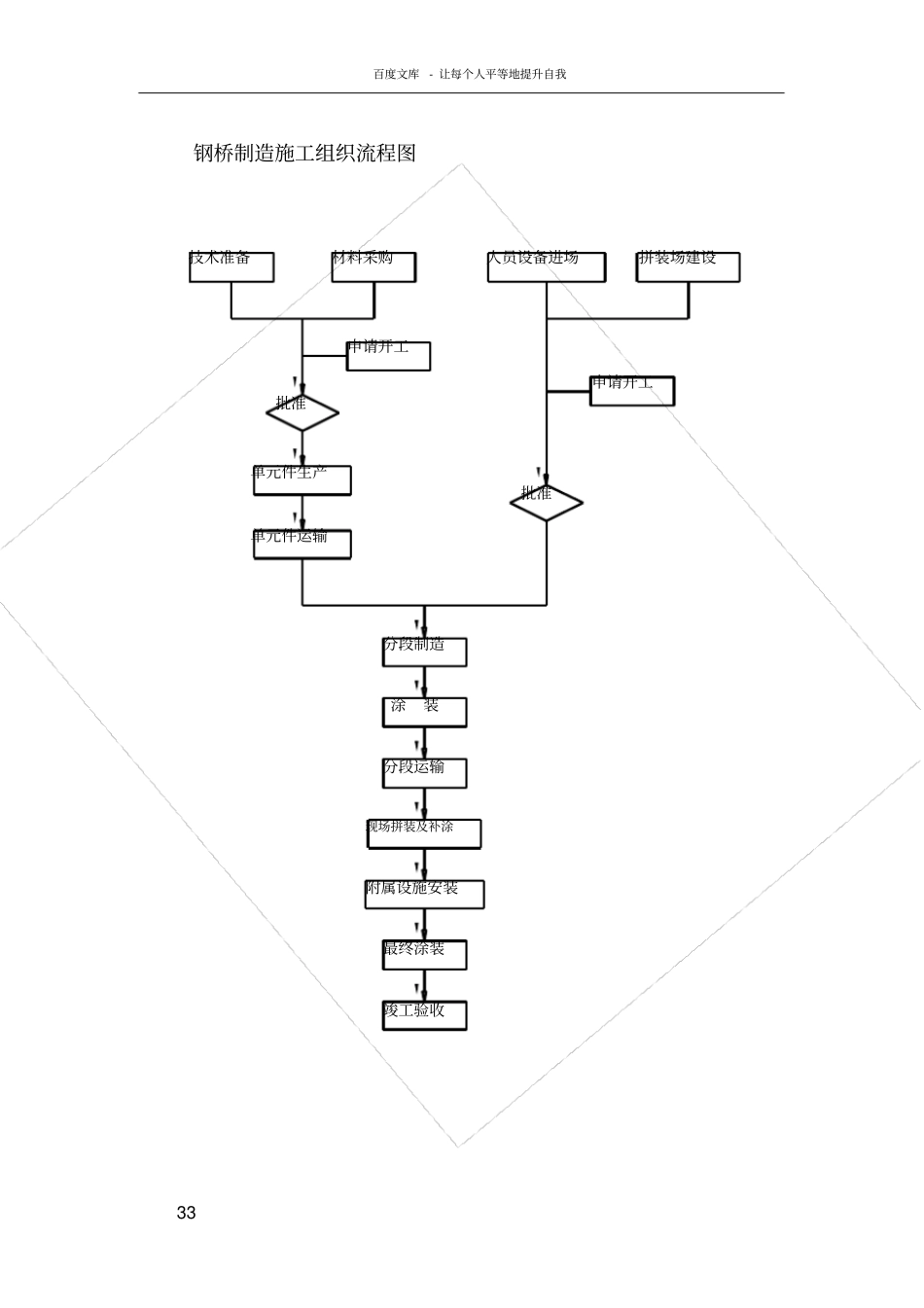

百度文库- 让每个人平等地提升自我11 东莞黄旗山城市公园人行桥加工制作方案1. 工程概况东莞黄旗山城市公园群峰山地休闲区人行桥，共分二座，分别为K1（35+4x30+15）m、K5（9+28+36+15）m， K1、K5 桥梁均采用等截面连续钢箱梁，桥面净宽为米，桥面设单向％横坡，箱梁全宽为米，高为米，箱梁截面为单箱四室。其中K1 跨径布置为35+4x30+15，箱梁全长为m， K5 跨径布置为9+28+36+15 m，箱梁全长为 87 m。2. 施工组织及施工准备施工组织机构及管理施工组织机构我们针对钢桥的特点， 抽调钢箱梁制造上有丰富经验的工程、技术、质检人员组成项目经理部， 负责组织落实钢箱梁的生产计划、质量计划等本工程的全部工作，组织机构设置如下：项目技术人员配置表专业人数合 计板单元制造梁段拼装涂装钢结构制造工程技术人员8 2 3 3 其中：工程师以上6 2 2 2 结构技术人员4 1 2 1 其中：工程师以上3 0 2 1 机械技术人员2 1 1 其中：工程师以上1 1 0 材料试验技术人员1 1 其中：工程师以上1 1 检测技术人员3 1 1 1 其中：工程师以上2 0 1 1 焊接技术人员3 1 1 1 百度文库- 让每个人平等地提升自我22 其中：工程师以上2 0 1 1 涂装技术人员2 0 1 1 其中：工程师以上2 0 1 1 合计40 11 16 13 注：表中未含涂装专业施工单位的技术人员钢箱梁制作劳动力计划表序 号工种按工程制作阶段投入劳动力情况单元制造梁段制造涂装1 装配工30 40 16 2 划线工（含测量）4 4 2 3 切割工18 4 2 4 钻工6 4 0 5 高强栓施拧工0 0 20 6 电焊工26 36 20 7 打磨工10 16 8 8 涂装工6 9 起重工6 12 4 10 吊车司机10 4 2 11 检查工2 4 2 12 探伤工2 4 2 13 运输工（陆地）4 4 2 14 运输工（水上）8 16 0 15 辅助工10 20 6 合计142 168 86 抽调具有丰富经验的技术、管理人员组成项目经理部。投入本工程的技术人员和工人是一支高素质的施工队伍，其中绝大多数人都参加了类似工程箱梁的制造工作。百度文库- 让每个人平等地提升自我33 钢桥制造施工组织流程图技术准备材料采购申请开工批准单元件生产单元件运输拼装场建设批准人员设备进场申请开工涂 装最终涂装附属设施安装竣工验收分段制造分段运输现场拼装及补涂百度文库- 让每个人平等地提升自我44 施工管理（1）施工管理图项目经理项目总工程师焊接工艺评定试验编制技术文件制造规则质量计划...
