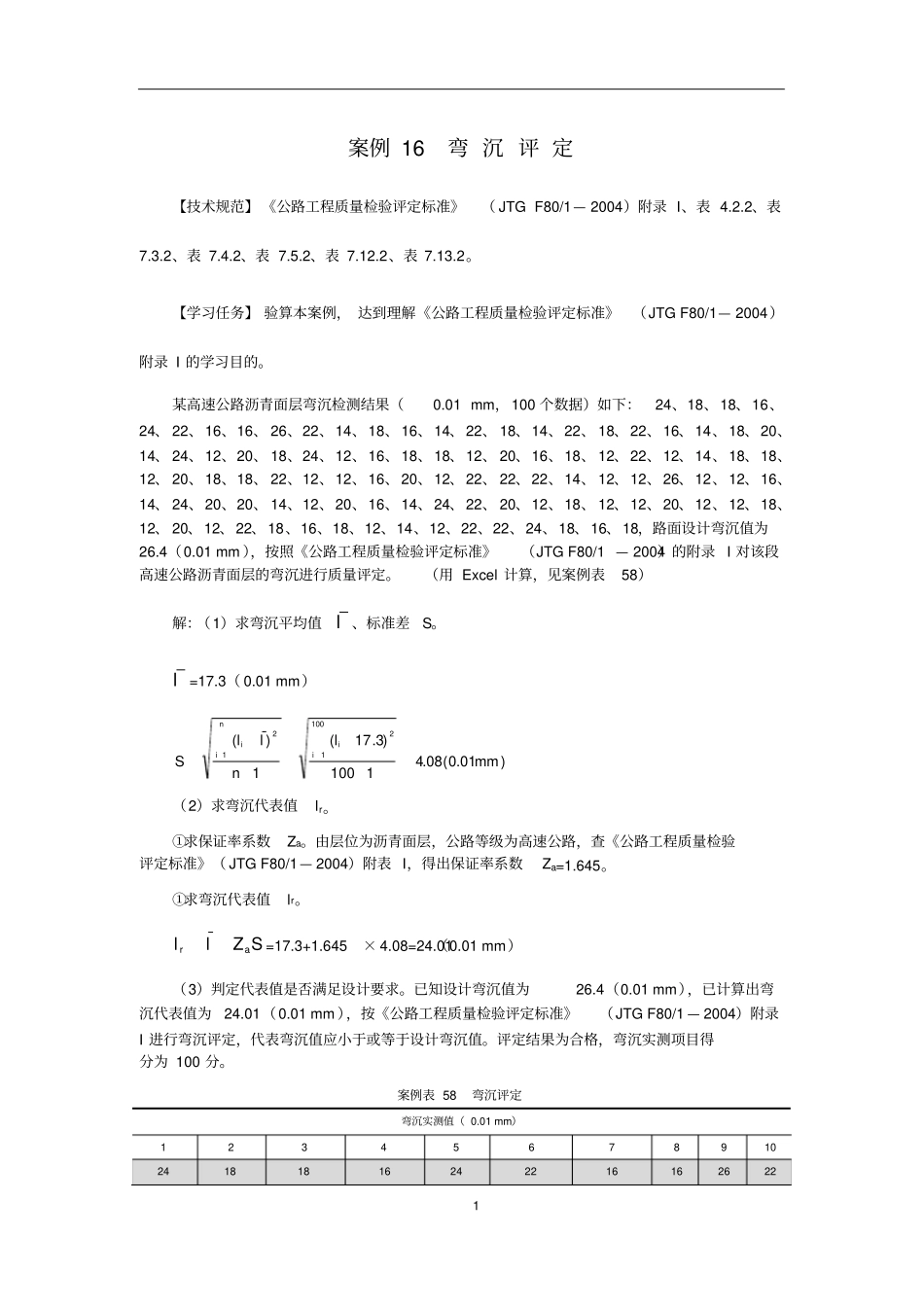

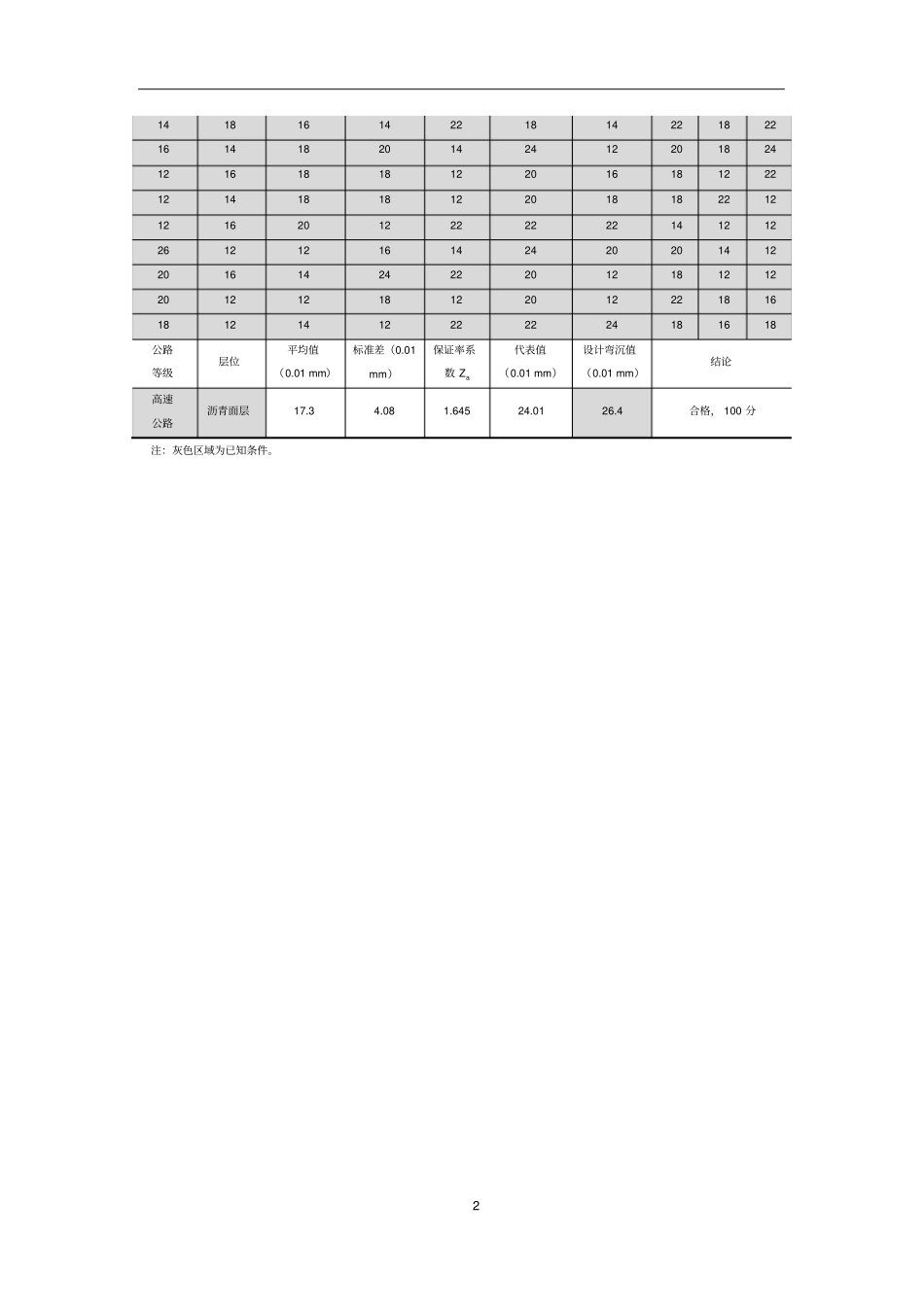

1 案例 16 弯 沉 评 定【技术规范】 《公路工程质量检验评定标准》（ JTG F80/1— 2004）附录 I、表 4.2.2、表7.3.2、表 7.4.2、表 7.5.2、表 7.12.2、表 7.13.2。【学习任务】 验算本案例， 达到理解《公路工程质量检验评定标准》（JTG F80/1— 2004）附录 I 的学习目的。某高速公路沥青面层弯沉检测结果（0.01 mm，100 个数据）如下：24、18、18、16、24、 22、16、16、 26、22、14、18、16、14、22、 18、14、22、 18、22、16、14、18、20、14、 24、12、20、 18、24、12、16、18、18、12、 20、16、18、 12、22、12、14、18、18、12、 20、18、18、 22、12、12、16、20、12、22、 22、22、14、 12、12、26、12、12、16、14、 24、20、20、 14、12、20、16、14、24、22、 20、12、18、 12、12、20、12、12、18、12、 20、12、22、18、16、18、12、14、12、22、22、24、18、16、18，路面设计弯沉值为26.4（0.01 mm ），按照《公路工程质量检验评定标准》（JTG F80/1 — 2004）的附录 I 对该段高速公路沥青面层的弯沉进行质量评定。（用 Excel 计算，见案例表58）解：（1）求弯沉平均值 l 、标准差S。l=17.3（ 0.01 mm）)mm01.0(08.41100)3.17(1)(1001212iiniilnllS（2）求弯沉代表值lr。①求保证率系数Za。由层位为沥青面层，公路等级为高速公路，查《公路工程质量检验评定标准》（ JTG F80/1— 2004）附表 I，得出保证率系数Za=1.645。①求弯沉代表值lr。SZllar=17.3+1.645× 4.08=24.01（0.01 mm）（3）判定代表值是否满足设计要求。已知设计弯沉值为26.4（0.01 mm），已计算出弯沉代表值为24.01（0.01 mm ），按《公路工程质量检验评定标准》（JTG F80/1 — 2004）附录I 进行弯沉评定，代表弯沉值应小于或等于设计弯沉值。评定结果为合格，弯沉实测项目得分为 100 分。案例表 58 弯沉评定弯沉实测值（ 0.01 mm）12345678910241818162422161626222 141816142218142218221614182014241220182412161818122016181222121418181220181822121216201222222214121226121216142420201412201614242220121812122012121812201222181618121412222224181618公路等级层位平均值（0.01 mm）标准差（0.01 mm）保证率系数 Za代表值（0.01 mm）设计弯沉值（0.01 mm）结论高速公路沥青面层17.34.081.64524.0126.4合格， 100 分注：灰色区域为已知条件。
