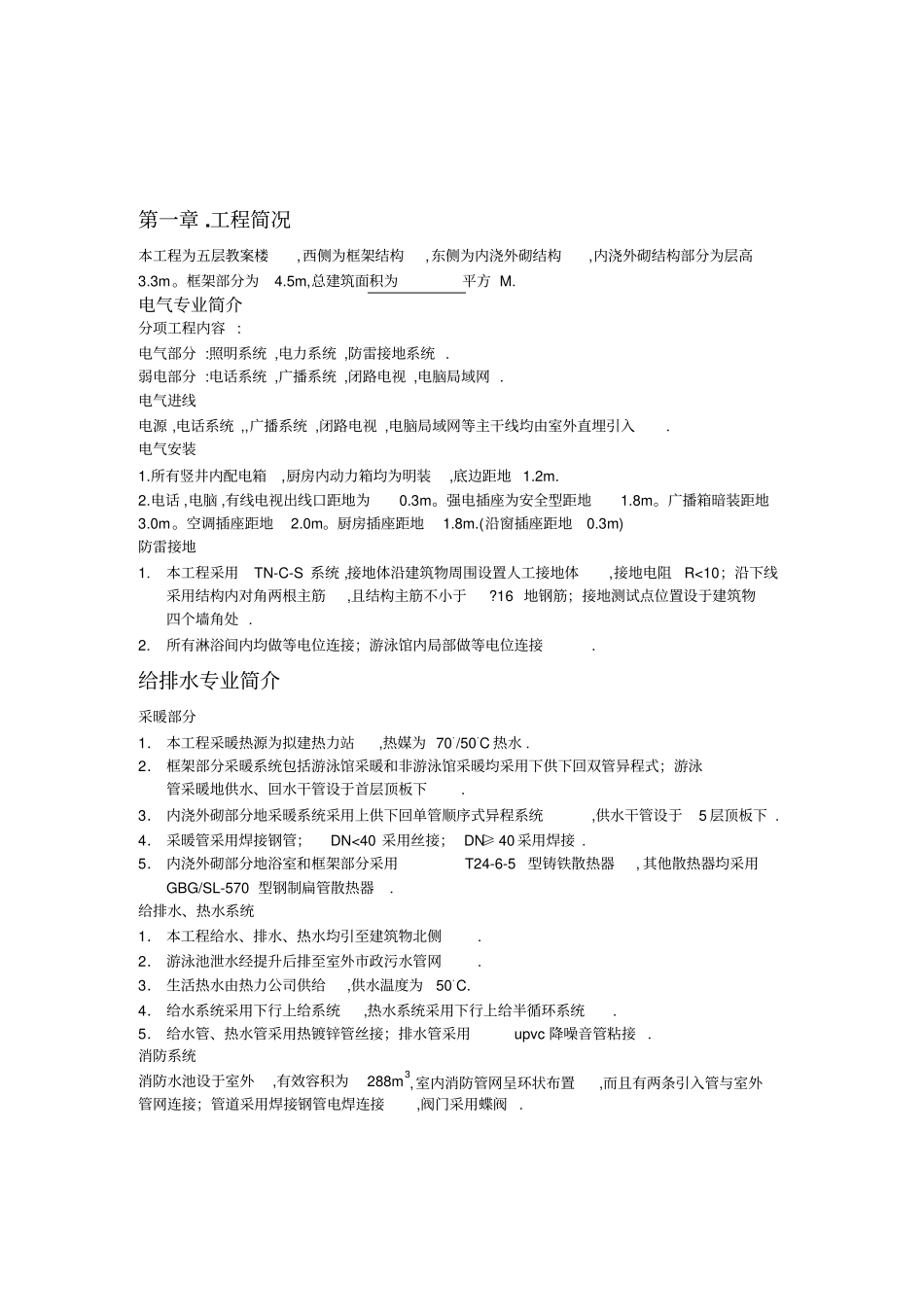

第一章 .工程简况本工程为五层教案楼,西侧为框架结构,东侧为内浇外砌结构,内浇外砌结构部分为层高3.3m。框架部分为4.5m,总建筑面积为平方 M. 电气专业简介分项工程内容 : 电气部分 :照明系统 ,电力系统 ,防雷接地系统 . 弱电部分 :电话系统 ,广播系统 ,闭路电视 ,电脑局域网 . 电气进线电源 ,电话系统 ,,广播系统 ,闭路电视 ,电脑局域网等主干线均由室外直埋引入. 电气安装1.所有竖井内配电箱,厨房内动力箱均为明装,底边距地 1.2m. 2.电话 ,电脑 ,有线电视出线口距地为0.3m。强电插座为安全型距地1.8m。广播箱暗装距地3.0m。空调插座距地2.0m。厨房插座距地1.8m.(沿窗插座距地0.3m) 防雷接地1.本工程采用TN-C-S 系统 ,接地体沿建筑物周围设置人工接地体,接地电阻R<10；沿下线采用结构内对角两根主筋,且结构主筋不小于?16 地钢筋；接地测试点位置设于建筑物四个墙角处 . 2.所有淋浴间内均做等电位连接；游泳馆内局部做等电位连接. 给排水专业简介采暖部分1． 本工程采暖热源为拟建热力站,热媒为 70./50.C 热水 . 2． 框架部分采暖系统包括游泳馆采暖和非游泳馆采暖均采用下供下回双管异程式；游泳管采暖地供水、回水干管设于首层顶板下. 3． 内浇外砌部分地采暖系统采用上供下回单管顺序式异程系统,供水干管设于5 层顶板下 . 4． 采暖管采用焊接钢管；DN<40 采用丝接； DN≥ 40 采用焊接 . 5． 内浇外砌部分地浴室和框架部分采用T24-6-5型铸铁散热器, 其他散热器均采用GBG/SL-570 型钢制扁管散热器. 给排水、热水系统1． 本工程给水、排水、热水均引至建筑物北侧. 2． 游泳池泄水经提升后排至室外市政污水管网. 3． 生活热水由热力公司供给,供水温度为50.C. 4． 给水系统采用下行上给系统,热水系统采用下行上给半循环系统. 5． 给水管、热水管采用热镀锌管丝接；排水管采用upvc 降噪音管粘接 . 消防系统消防水池设于室外,有效容积为288m3,室内消防管网呈环状布置,而且有两条引入管与室外管网连接；管道采用焊接钢管电焊连接,阀门采用蝶阀 . 第一节 . 本工程特点施工质量要求高,施工工期短 ,各专业系统繁杂.在工期十分紧张地情况下,为了保证工程质量,应特别加强施工过程中地质量控制,严格控制各工序地施工,以确保在规定地工期内高质量地完成施工任务 .第三章、工程管理策划与施工部署第一节、工程管理策划1、工程管理目标本工程确定以下管理目标：1、质量目标：优良. 2、...
