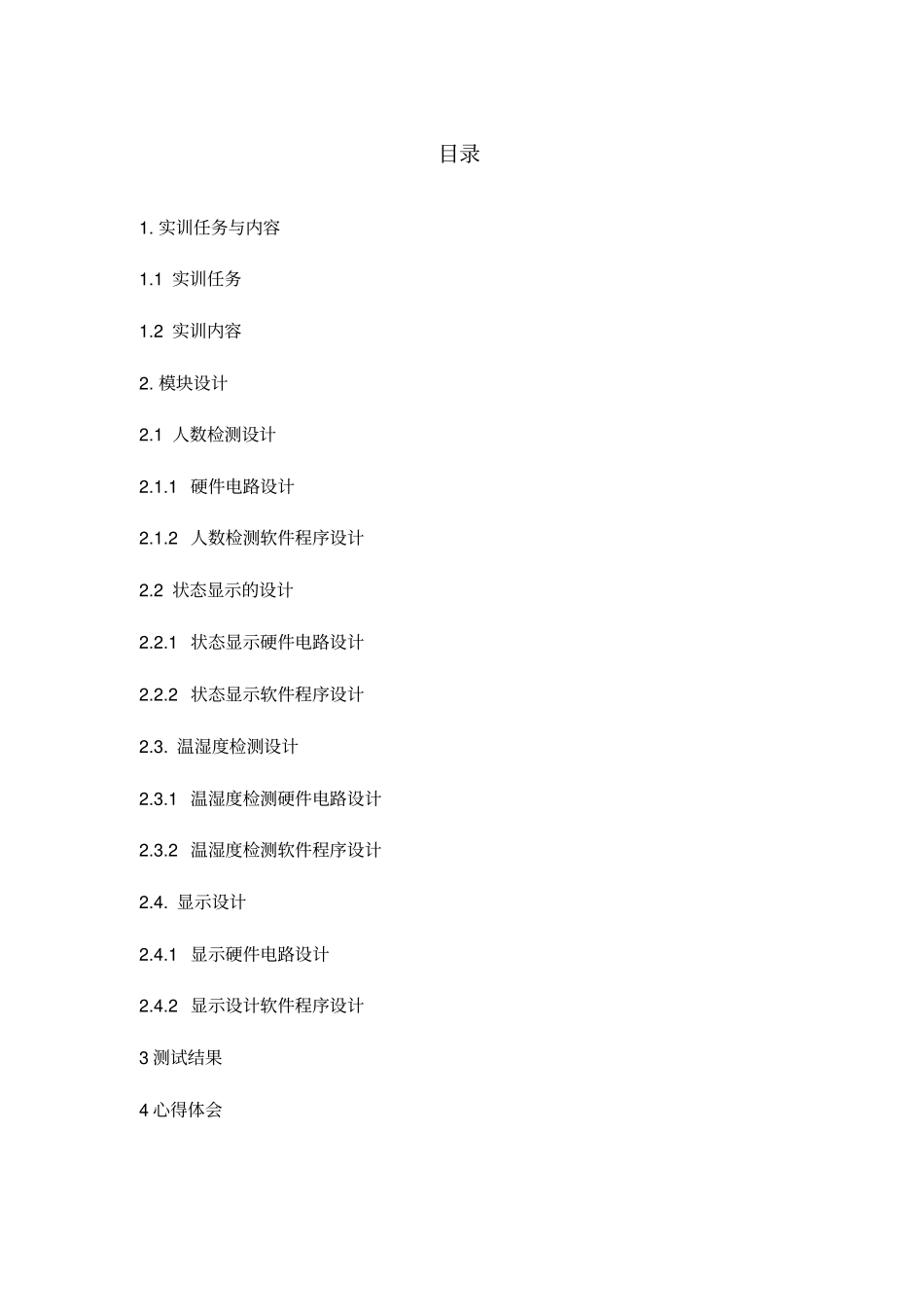

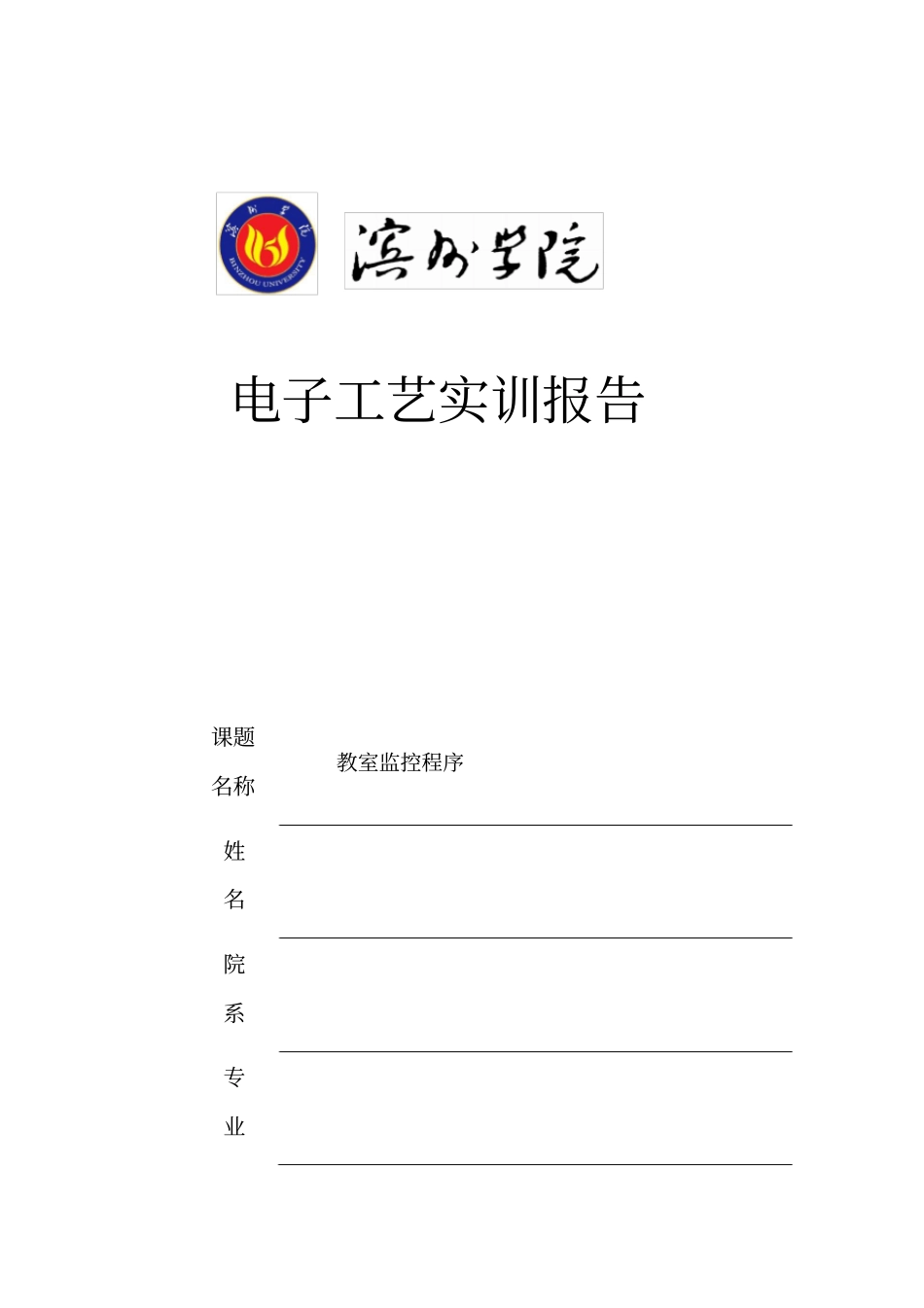

电子工艺实训报告课题名称教室监控程序姓名院系专业指导教师2016 年 5 月 16 日目录1. 实训任务与内容1.1 实训任务1.2 实训内容2. 模块设计2.1 人数检测设计2.1.1 硬件电路设计2.1.2 人数检测软件程序设计2.2 状态显示的设计2.2.1 状态显示硬件电路设计2.2.2 状态显示软件程序设计2.3. 温湿度检测设计2.3.1 温湿度检测硬件电路设计2.3.2 温湿度检测软件程序设计2.4. 显示设计2.4.1 显示硬件电路设计2.4.2 显示设计软件程序设计3 测试结果4 心得体会1. 实训任务与内容1.1 实训任务基础部分内容要求人员有无情况检测：有人情况下，教室内电灯才能打开室内人员检测：显示室内人数〔假设仅有1 个门出入〕发挥部分教室内温湿度检测并显示教室状态检测：上课、会议、空闲等1.2 实训内容元件选取实验采用 stc8952 单片机。门口人数检测部分使用两个光电开关e3f-DC30C4。显示部分使用 12864 液晶显示屏。模式显示和照明部分采用led 灯。温湿度检测采用了DHT11。实现思路通过两个光电开关的配合检测出教室的人数，由人数自动识别状态；通过DHT11模块检测温湿度；将人数和温湿度用12864 液晶显示屏显示出来操作步骤设计电路图并领取元件对元件进行组装和焊接编写程序调试功能封装成品2. 模块设计2.1 人数检测模块2.1.1 硬件电路设计功能介绍光电开关原理：利用被检测物对光束的遮挡或反射，由同步回路选通电路， 从而检测物体的有无。物体不限于金属， 所有能反射光线的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。 安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。参数1、输出电流：交直流200mA 继电器触点输出电流为1A、3A 2、应答频率： DC<2.5ms、AC<30ms 3、工作环境：－ 20~+55℃4、继电器输出： 12~24V、90~250V 5、标准检测物：透明或不透明实体E3F-DS30C4型光电开关 , 光电传感器原理E3F-DS30C4型光电传感器是利用光的各种性质, 检测物体的有无及外表状态的变化等的一种传感器， E3F-DS30C4光电开关主要由发光的投光部和接受光线的爱光部构成 , 如果投向的光线因检测物体不同而被遮掩或者反射, 到有受光的量将会发生变化 , 受光部将测出这种变化 , 并转换为电气信号 , 进行输出 , 大多使用可视光 ( 主要为红色 , 也用绿色 , 蓝色来判断颜色 ) 和红外光 . 2.1....
