建筑电气工程施工图VIP免费

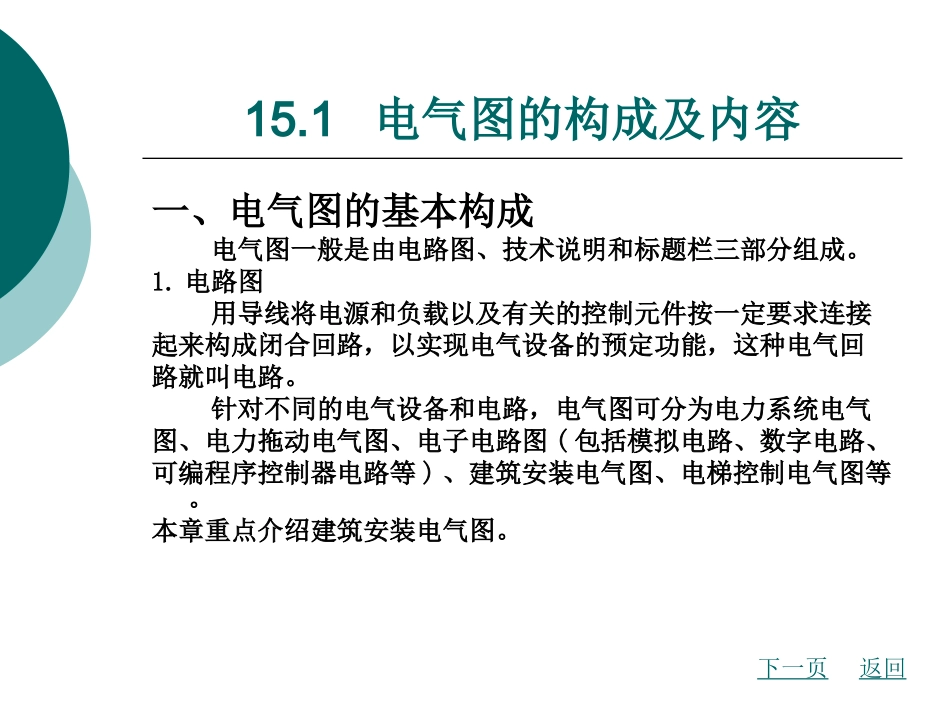

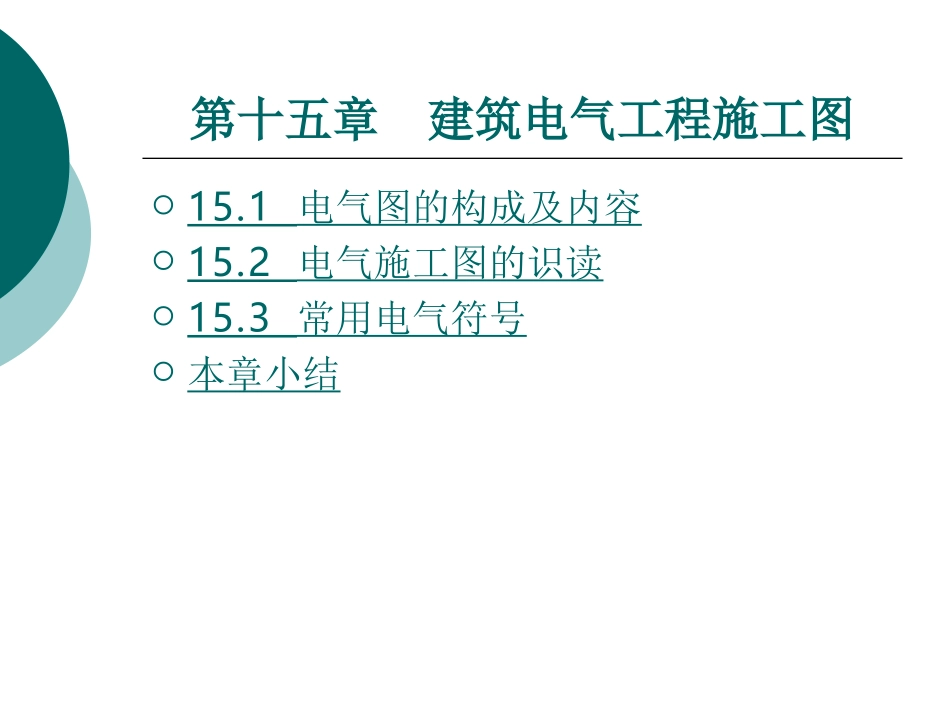

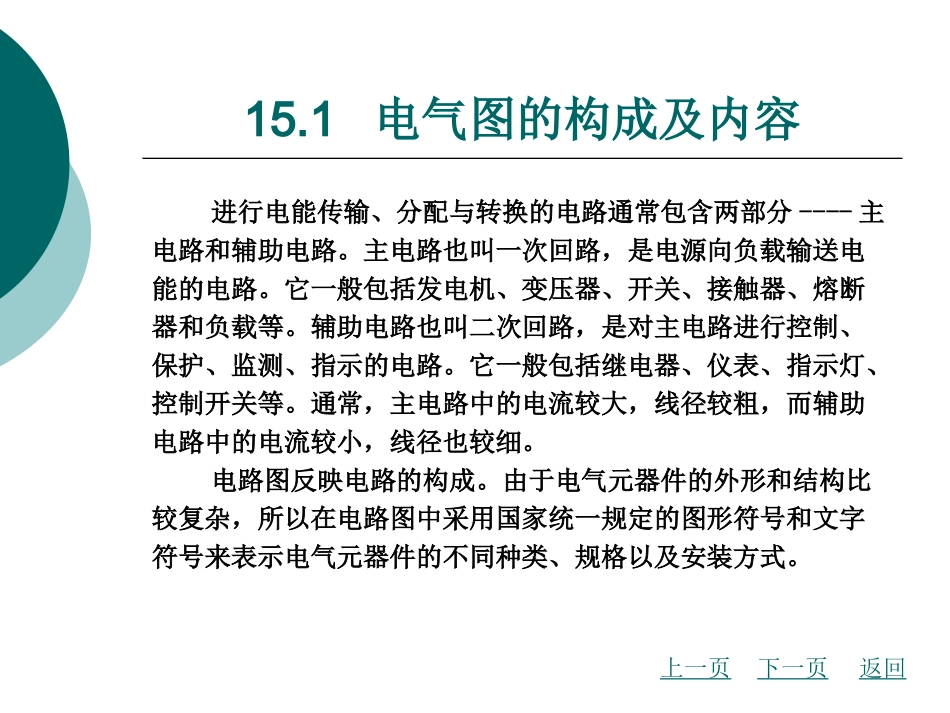

第十五章建筑电气工程施工图15.1电气图的构成及内容15.2电气施工图的识读15.3常用电气符号本章小结15.1电气图的构成及内容一、电气图的基本构成电气图一般是由电路图、技术说明和标题栏三部分组成。1.电路图用导线将电源和负载以及有关的控制元件按一定要求连接起来构成闭合回路，以实现电气设备的预定功能，这种电气回路就叫电路。针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。本章重点介绍建筑安装电气图。下一页返回15.1电气图的构成及内容进行电能传输、分配与转换的电路通常包含两部分----主电路和辅助电路。主电路也叫一次回路，是电源向负载输送电能的电路。它一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。它一般包括继电器、仪表、指示灯、控制开关等。通常，主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。电路图反映电路的构成。由于电气元器件的外形和结构比较复杂，所以在电路图中采用国家统一规定的图形符号和文字符号来表示电气元器件的不同种类、规格以及安装方式。上一页下一页返回15.1电气图的构成及内容2.技术说明电气图中的文字说明和元件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。元件明细表列出电路中各种元件的符号、规格和数量等。元件明细表以表格形式写在标题栏的上方，元件明细表中的序号自下而上编排。3.标题栏标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人、审核人、批准人的签名和日期等。标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各负其责。标题栏示例见表15-1。上一页下一页返回15.1电气图的构成及内容二、电气图的基本内容一般情况下，电气图的基本内容包括首页、电气系统图、电气原理图、平面图、设备布置图、安装接线图以及大样图。1.首页首页内容包括电气工程图的目录、图例、设备明细表、设计说明等。图例一般只列了本套施工图涉及的一些特殊图例。设备明细只列出该项电气工程的一些主要设备的名称、型号、规格和数量等，供订货参考。设计说明主要阐述该项电气工程设计的依据，基本指导思想与原则，补充图中未能表明的工程特点、安装方法、工艺要求，特殊设备的安装方法及其他使用注意事项等。上一页下一页返回15.1电气图的构成及内容电气图首页的阅读，在于掌握领会该项工程的全貌，应认真仔细阅读。2.电气系统图电气系统图表现整个工程的供电方案与供电方式，比较集中地反映了电气工程的规模。3.电气原理图电气原理图用于表现某一具体设备或系统的电气工作原理，用以指导该设备与系统的安装、接线、调试、使用与维护。它是电气工程图的重要组成部分，是读图中的重点和难点。上一页下一页返回15.1电气图的构成及内容4.平面图平面图是表现该项工程各种电气设备与线路平面布置的总图，也是进行电气安装施工的重要依据。平面图包括外电总平面图和各系统平面图。外电总平面图是以建筑专业绘制的总平面图为基础，绘出变电所、架空线路、地下电力电缆等的具体位置并注明有关施工方法等内容。在有些总平面图中，还注明了建筑物的面积、电气负荷分类、电气设备容量等。上一页下一页返回15.1电气图的构成及内容5.设备布置图设备布置图是表现各种电气设备平面与空间的位置、安装方式及其相互关系的图样。通常由平面图、立面图、断面图、剖面图及各种构件详图等组成。这种图一般都是按三视图的原理绘制，与一般的机械工程图没有原则性的区别。上一页下一页返回15.1电气图的构成及内容6.安装接线图安装接线图是表现某一设备内部的各种电气元件之间连线间的图样，用以指导电气安装接线、查线，它是与电气原理图相互对照的一种图样。7.大样图大样图是表现电气工程中某一部分或某一部件的具体安装要求和做法的图样，其中有一部分选自施工标准图集。上一页返回15.2电气图的识读一...
