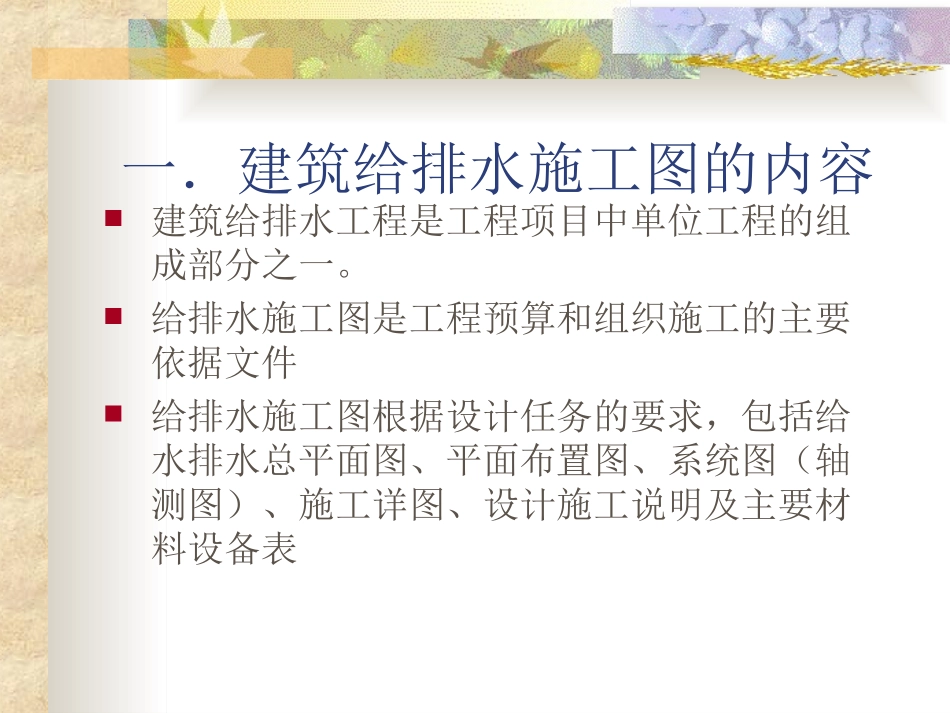

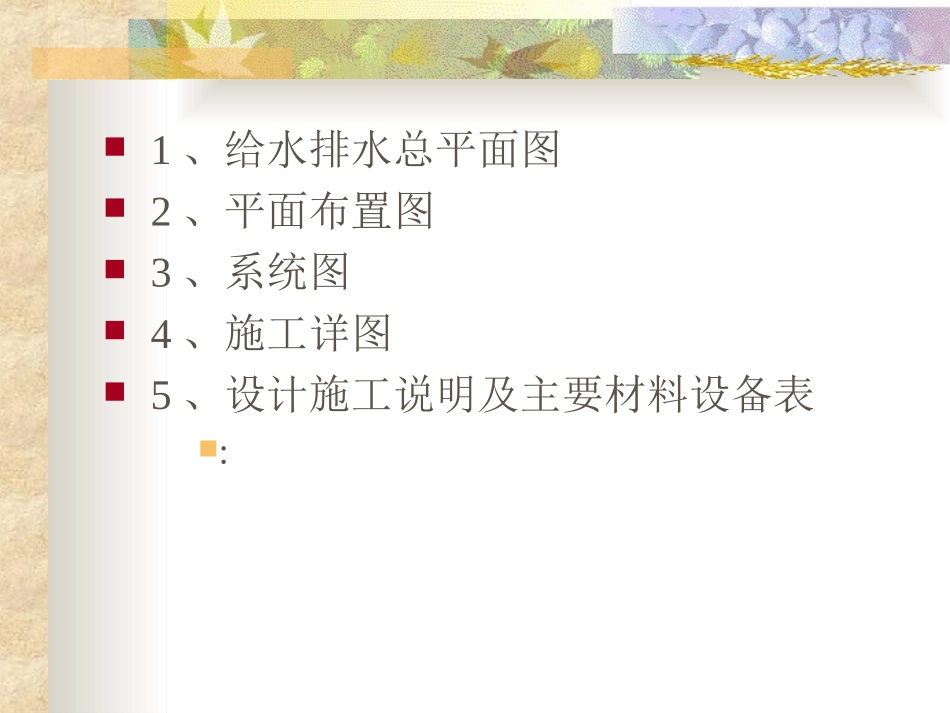

建筑给排水工程施工图一．建筑给排水施工图的内容建筑给排水工程是工程项目中单位工程的组成部分之一。给排水施工图是工程预算和组织施工的主要依据文件给排水施工图根据设计任务的要求，包括给水排水总平面图、平面布置图、系统图（轴测图）、施工详图、设计施工说明及主要材料设备表1、给水排水总平面图2、平面布置图3、系统图4、施工详图5、设计施工说明及主要材料设备表:1、给水排水总平面图反映室内管网与室外管网的连接关系内容有室外给水、排水及热水管网的具体平面位置和走向。图上标注管径、地面标高、管道埋深和坡度（排水管）、控制点座标、以及管道布置间距等。2、平面布置图用水设备的种类、数量、位置，要求的水质、水量均要作出给水和排水管道平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消防栓箱、喷头等均应用各种图例表示；各种横干管、立管、支管的管径、坡度等均应标出；（有些统一的可在总说明中说明）平面图上管道都用单线绘出沿墙敷设管道不注管道距墙面距离。一张平面图上可以绘制几种类型管道，一般给水、排水管道可在一起绘制。若管线复杂，也可分别绘制，以图纸能表达清楚设计意图而图纸张数少为原则3、系统图:也称“轴测图”，其绘法取水平、轴测、垂直方向，与平面布置图比例相同。应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高。标高的0.00应与建筑图一致。系统图上各种立管的编号，应与平面布置图相一致。系统图均应按给水、排水、热水供应等各系统单独绘制，以便于施工安装和概预算应用。建筑居住小区给排水管道，应绘制管道纵断面图。4、施工详图:凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误．必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等。均有各种施工标准图．施工详图首先采用标准图：绘制施工详图的比例，以能清楚绘出构造为原则选用。施工详图应尽量详细注明尺寸。不应以比例代尺寸。5、设计施工说明及主要材料设备表:用工程绘图无法表达清楚的给水、排水、热水供应、雨水管道系统等管材以及防腐、防冻、防结露的做法；或难于表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施；或施工方法要求严格必须遵守的技术规程、规定等．可用文字在图纸中将设计施工说明。工程选用的主要材料及设备表．应列明材料类别、规格、数量t设备品种、规格和主要尺寸。此外．施工图还应绘出工程图所用图例。所有以上图纸及施工说明等应编排有序，写出图纸目录。反映室内管网与室外管网的连接关系有室外给水、排水及热水管网的具体平面位置和走向。图上标注管径、地面标高、管道埋深和坡度（排水管）、控制点座标、以及管道布置间距等。XL-1PL-1GL-1PL-2应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高。标高的0.00应与建筑图一致。系统图上各种立管的编号，应与平面布置图相一致。XL-1PL-1PL-2GL-1PL-1GL-1凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误．必须绘出施工详图。二．室内给排水施工图的识读方法阅读主要图纸之前．应当先看说明和设备材料表，然后抓住系统．以系统为线索深入阅读平面图和系统图及详圈。阅读时，应三种图相互对照起来看。先看系统图，对各系统做到大致了解，看给永系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时．可由排水设备开始。沿排水方向经支管、横管、立管、干管到排出管。1、平面图的识读室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1：100和1：50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。在识读管道平面图时。应该掌握的...
