2024年工地施工现场标牌样式完整版VIP免费

2024年工地施工现场标牌样式完整版_第1页
1/34
2024年工地施工现场标牌样式完整版_第2页
2/34
2024年工地施工现场标牌样式完整版_第3页
3/34

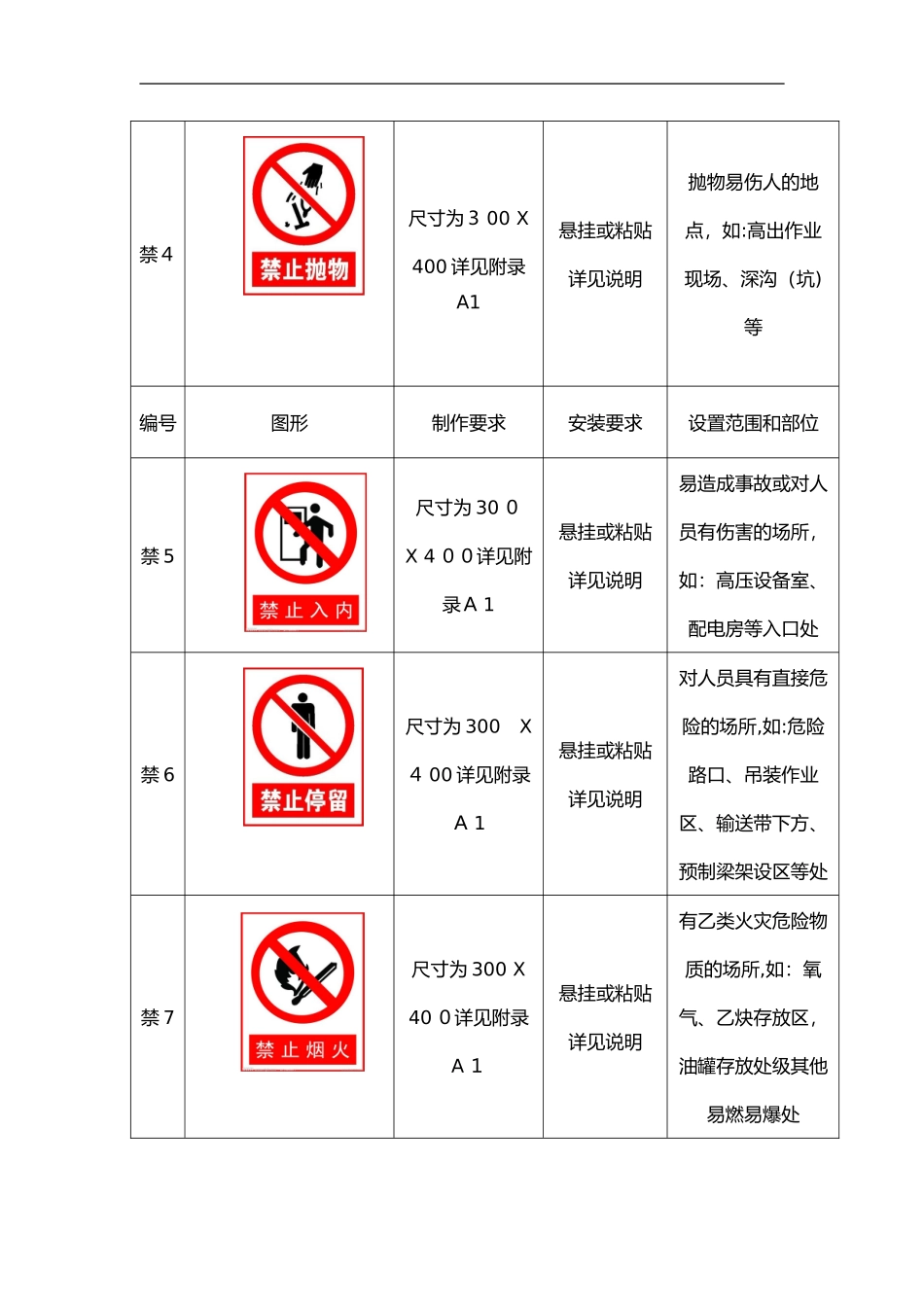

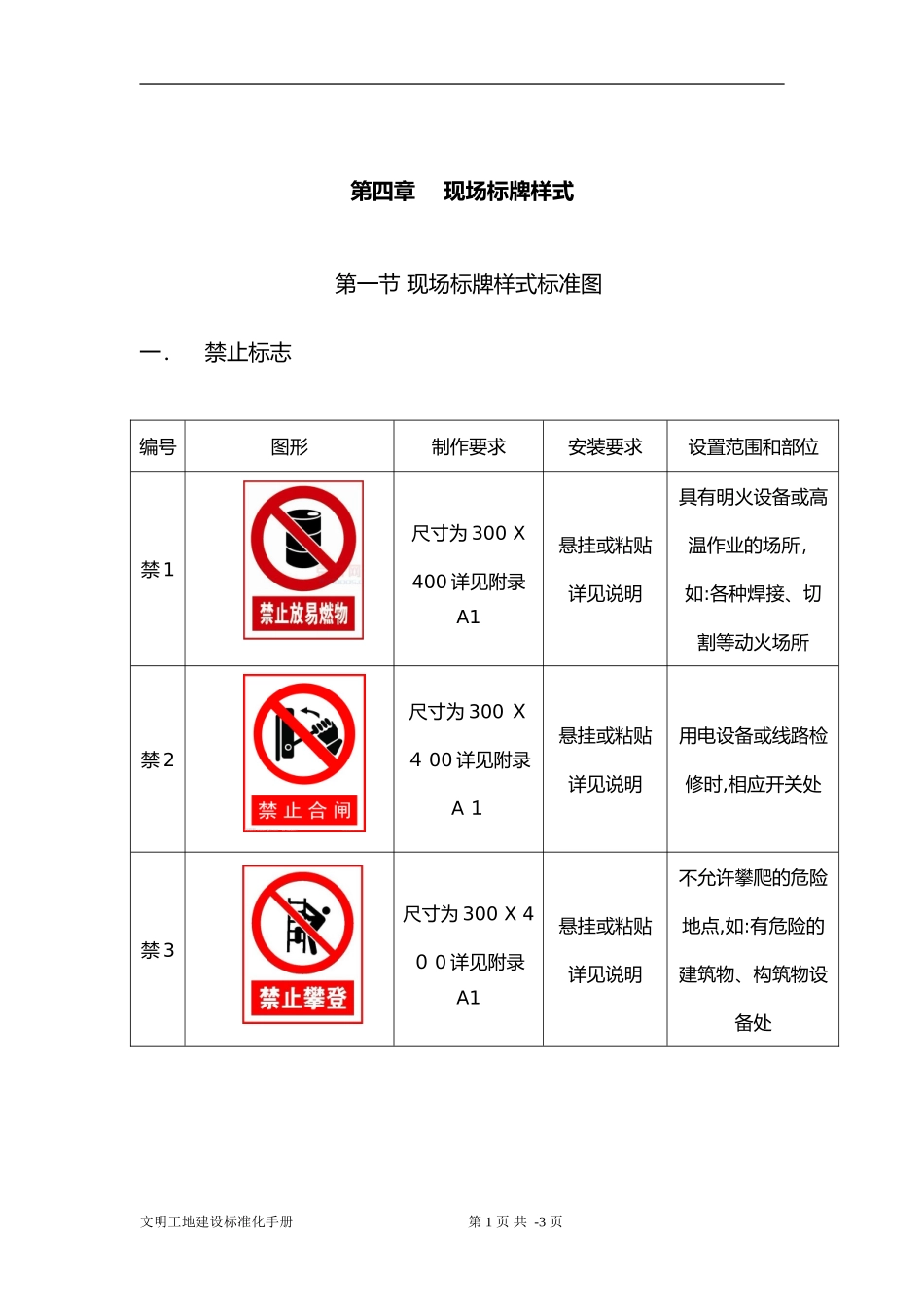

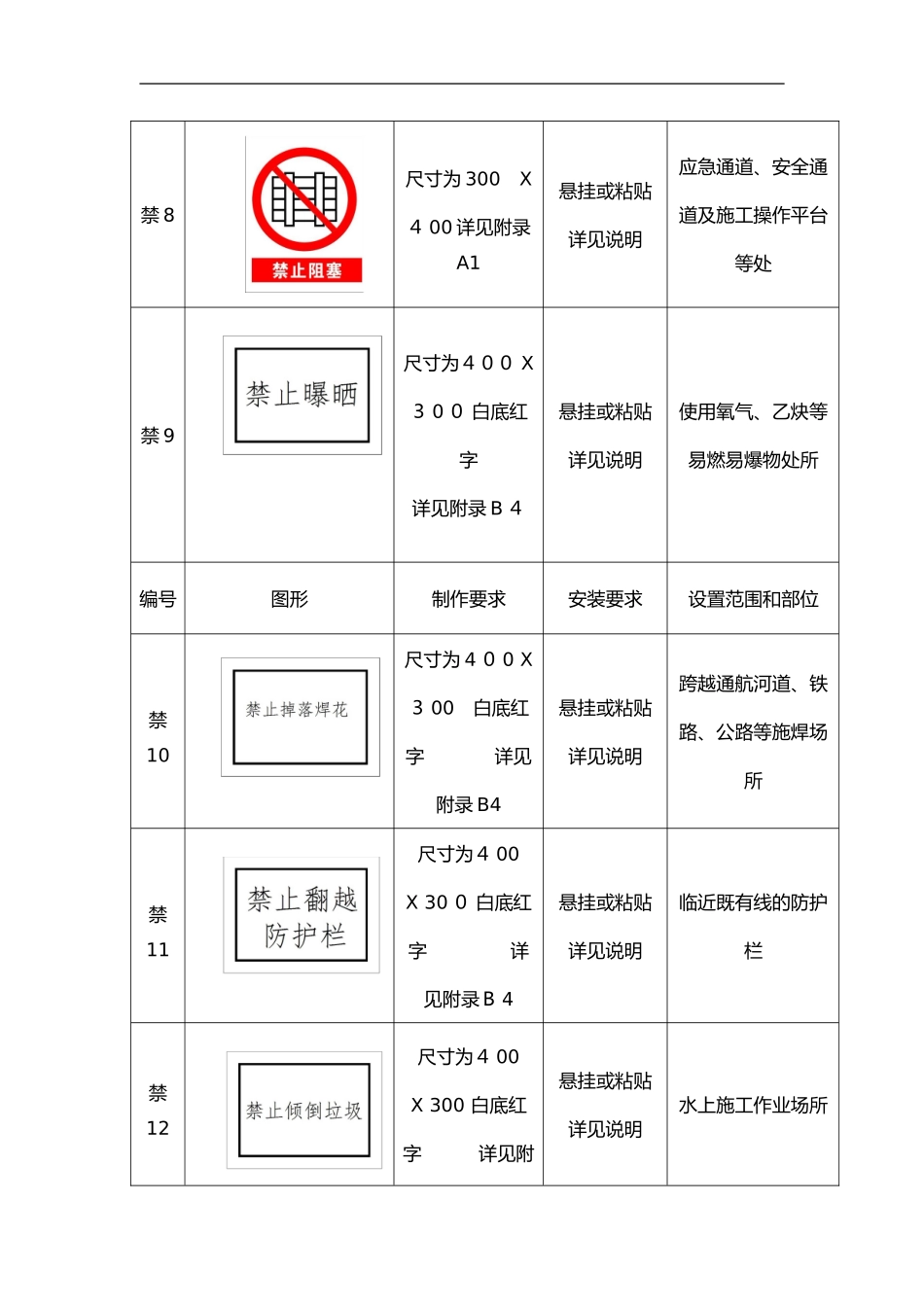

第四章现场标牌样式第一节现场标牌样式标准图一.禁止标志编号图形制作要求安装要求设置范围和部位禁1尺寸为300X400详见附录A1悬挂或粘贴详见说明具有明火设备或高温作业的场所,如:各种焊接、切割等动火场所禁2尺寸为300X400详见附录A1悬挂或粘贴详见说明用电设备或线路检修时,相应开关处禁3尺寸为300X400详见附录A1悬挂或粘贴详见说明不允许攀爬的危险地点,如:有危险的建筑物、构筑物设备处文明工地建设标准化手册第1页共-3页禁4尺寸为300X400详见附录A1悬挂或粘贴详见说明抛物易伤人的地点,如:高出作业现场、深沟(坑)等编号图形制作要求安装要求设置范围和部位禁5尺寸为300X400详见附录A1悬挂或粘贴详见说明易造成事故或对人员有伤害的场所,如:高压设备室、配电房等入口处禁6尺寸为300X400详见附录A1悬挂或粘贴详见说明对人员具有直接危险的场所,如:危险路口、吊装作业区、输送带下方、预制梁架设区等处禁7尺寸为300X400详见附录A1悬挂或粘贴详见说明有乙类火灾危险物质的场所,如:氧气、乙炔存放区,油罐存放处级其他易燃易爆处禁8尺寸为300X400详见附录A1悬挂或粘贴详见说明应急通道、安全通道及施工操作平台等处禁9尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明使用氧气、乙炔等易燃易爆物处所编号图形制作要求安装要求设置范围和部位禁10尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明跨越通航河道、铁路、公路等施焊场所禁11尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明临近既有线的防护栏禁12尺寸为400X300白底红字详见附悬挂或粘贴详见说明水上施工作业场所录B4禁13尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明水上施工作业场所禁14尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明水上施工作业场所编号图形制作要求安装要求设置范围和部位禁15尺寸为400X300白底红字详见附录B4执行道路交通标志GB5768-1999场内道路设置5公里限速牌禁16尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明拌合站、加工场、制梁场(预制场)、现场浇梁等现场的出入口、重点部位禁17尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明拌合站、制梁场(预制场)的控制室和发电机房、抽水机房等处禁18尺寸为400X300白底红字详见附录B4悬挂或粘贴详见说明锅炉房入口处二.警告标志编号图形制作要求安装要求设置范围和部位警1尺寸为300X400详见附录A2悬挂或粘贴详见说明有可能发生触电危险的电器设备和线路,如:电箱(柜)、开关箱、变压器、用电设备警2尺寸为300X400详见附录A2悬挂或粘贴详见说明有吊装设备作业的场所警3尺寸为300X400详见附录A2悬挂或粘贴详见说明由于弧光造成眼部伤害的各种焊接作业场所警4尺寸为300X400详见附录A2悬挂或粘贴详见说明易发生火灾的危险场所,如:可燃性物质的储运、使用等场所警5尺寸为300X400详见附录A2悬挂或粘贴详见说明易发生机械卷入、轧压、碾压、剪切等机械伤害的作业场所编号图形制作要求安装要求设置范围和部位警6尺寸为300X400详见附录A2悬挂或粘贴详见说明具有坑洞易造成伤害的作业地点,如:预留孔洞及各种深坑的上方等处警7尺寸为300X400详见附录A2悬挂或粘贴详见说明易发生落物危险的地点,如:高处作业、立体交叉作业等得下方警8尺寸为300X400详见附录A2悬挂或粘贴详见说明易发生塌方危险的地段,如:边坡及土方作业的深坑、深槽等场所警9尺寸为300X400详见附录A2悬挂或粘贴详见说明易产生有毒有害气体的场所警10尺寸为300X400详见附录A2悬挂或粘贴详见说明易造成脚部伤害的作业地点编号图形制作要求安装要求设置范围和部位警11尺寸为300X400详见附录A2悬挂或粘贴详见说明易发生坠落事故的作业地点警12尺寸为300X400详见附录A2悬挂或粘贴详见说明易造成人员伤害的场所及设备等处警13尺寸为400X300黄底黑字详见附录B4悬挂或粘贴详见说明施工现场狭小低矮通道处警14保护森林注意防火尺寸为1500X2000/字(以保为例)红底白字详见附录B7竖立详见说明临近林区施工场所警15尺寸为400X300黄底黑字详见附录B4悬挂或粘...
