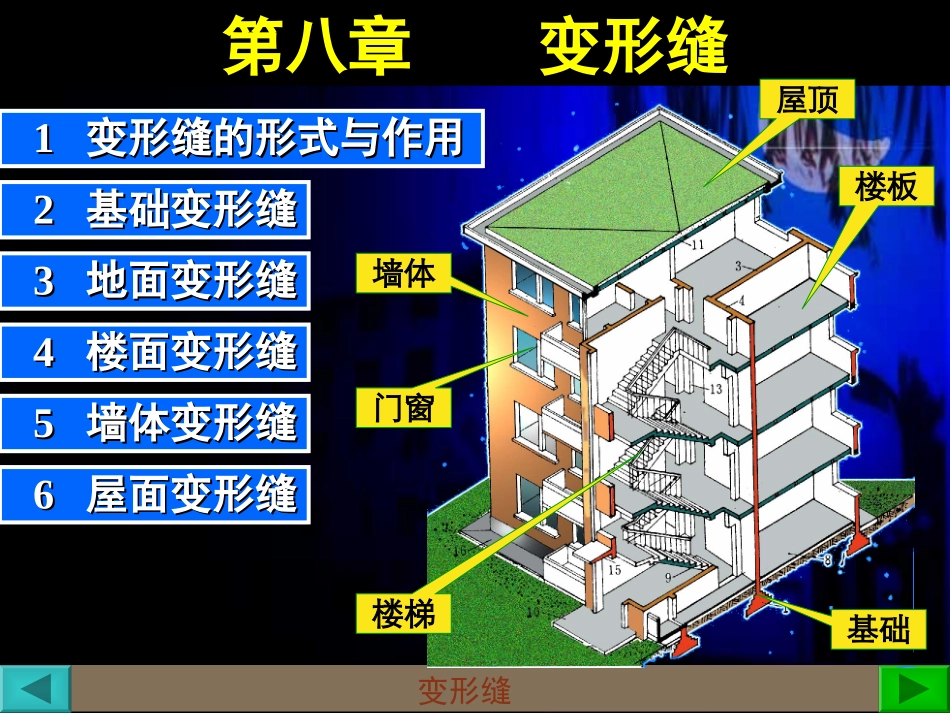

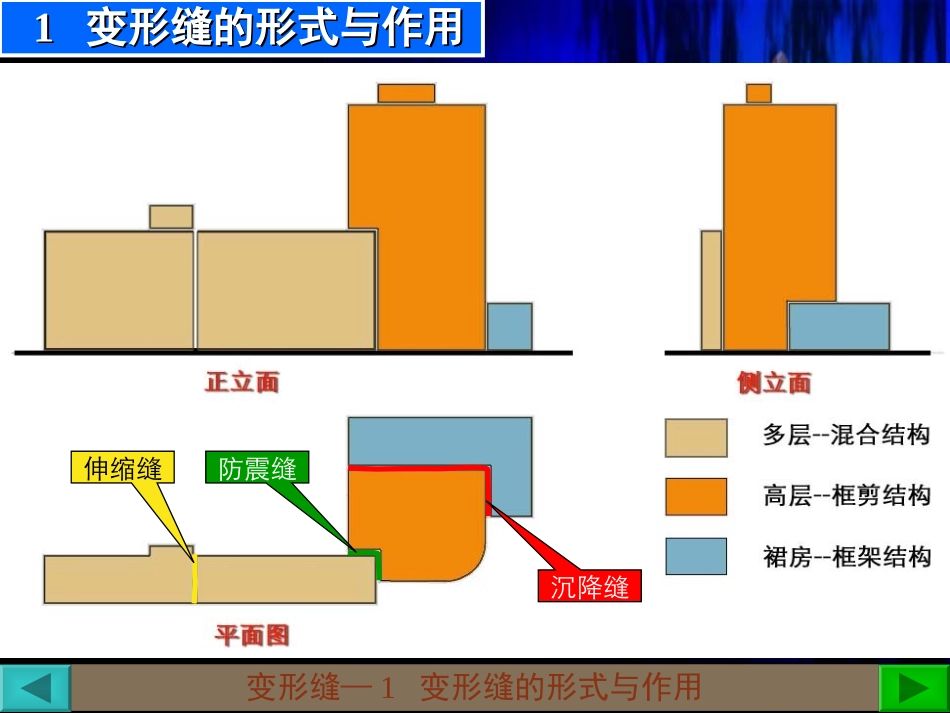

变形缝第八章变形缝第八章变形缝11变形缝的形式与作用变形缝的形式与作用22基础变形缝基础变形缝33地面变形缝地面变形缝44楼面变形缝楼面变形缝55墙体变形缝墙体变形缝66屋面变形缝屋面变形缝基础楼梯楼板门窗墙体屋顶11变形缝的形式与作用变形缝的形式与作用变形缝—1变形缝的形式与作用伸缩缝沉降缝防震缝（1）作用:防止因温度变形而开裂（2）设置：间距控制1)砖混：≥50m2)框架：预制35m现浇50m3)剪力墙：预制30m现浇40m4)其它（查表确定）（3）构造1）缝宽：砖混=20～30;框架＞50mm2）做法：基础以上全部断开变形缝—1变形缝的形式与作用1.11.1伸缩缝伸缩缝表（1）作用:防止因不均匀沉降开裂（2）设置1)高差大(二层或6m)、荷载悬殊，结构形式有变化2)基础形式、埋深、不同3)地基条件不同4)形体复杂，连接较弱5)新、旧建筑交接处（3）构造1）缝宽：根据地基、建筑高度等确定一般取30~70或≥1202）做法：从基础至屋顶全部断开变形缝—1变形缝的形式与作用1.21.2沉降缝沉降缝表（1）作用：防止因地震水平荷载而产生的破坏（2）设置1）相邻体部高差≥6m（或≥二层）2）有高差较大的错层时3）相邻处结构形式不同（3）构造1）缝宽：根据结构类型、抗震设防、建筑高度确定①砖混：50~70②框架：a.高度≤15m，缝宽70b.高度＞15m，7度区，每增高4m，增宽208度区，每增高3m，增宽209度区，每增高2m，增宽202）做法：基础可不断开；但相邻处刚度相差较大时，基础应断开变形缝—1变形缝的形式与作用1.31.3防震缝防震缝（1）双墙式22基础变形缝基础变形缝变形缝—2基础变形缝（2）悬挑式（3）交叉式（1）嵌缝式（2）盖缝式33地面变形缝地面变形缝变形缝—3地面变形缝（1）平缝44楼面变形缝楼面变形缝变形缝—4楼面变形缝（2）高低缝楼面伸缩缝楼面伸缩缝楼面伸缩缝楼面伸缩缝要点：保证缝两侧水平变形（1）外墙：嵌缝或镀锌铁皮调节片（2）内墙：金属调节片或木质盖缝板55墙体变形缝墙体变形缝变形缝—5墙体变形缝5.35.3防震缝防震缝5.25.2沉降缝沉降缝5.15.1伸缩缝伸缩缝要点：保证缝两侧垂直变形（1）外墙：镀锌铁皮调节片（2）内墙：木质盖缝板要点：保证缝两侧水平变形（1）外墙：镀锌铁皮调节片（2）内墙：木质盖缝板平缝高低缝柔性防水：矮墙、泛水、盖缝66屋面变形缝屋面变形缝柔性防水：矮墙、泛水、盖缝刚性防水：矮墙、泛水、盖缝涂膜防水：矮墙、泛水、盖缝变形缝是建筑构造的重要内容是建筑构造的重要内容对建筑的安全性及工程做法有巨大影响对建筑的安全性及工程做法有巨大影响在建筑设计中应合理设置本章完·层高大于5m的混合结构单层房屋伸缩缝的间距可按表中数值乘1.3。但当墙体采用硅酸盐砖、硅酸盐砌块、混凝土砌块砌筑时，不得大于75m。·严寒地区、不采暖的温度差较大且变化频繁地区，墙体伸缩缝的间距应按表中数值适当减少后采用。·当沉降缝两侧单元层数不同时，由于受高层的影响，低层的倾斜往往也很大，因此宽度应按高层确定。砖混结构伸缩缝基础处理框架结构伸缩缝基础处理双墙式变形缝悬挑变形缝悬挑变形缝交叉式变形缝交叉式变形缝墙体伸缩缝墙体伸缩缝错缝企口缝平缝墙体伸缩缝墙体伸缩缝墙体伸缩缝墙体伸缩缝墙体沉降缝墙体沉降缝墙体防震缝墙体防震缝
