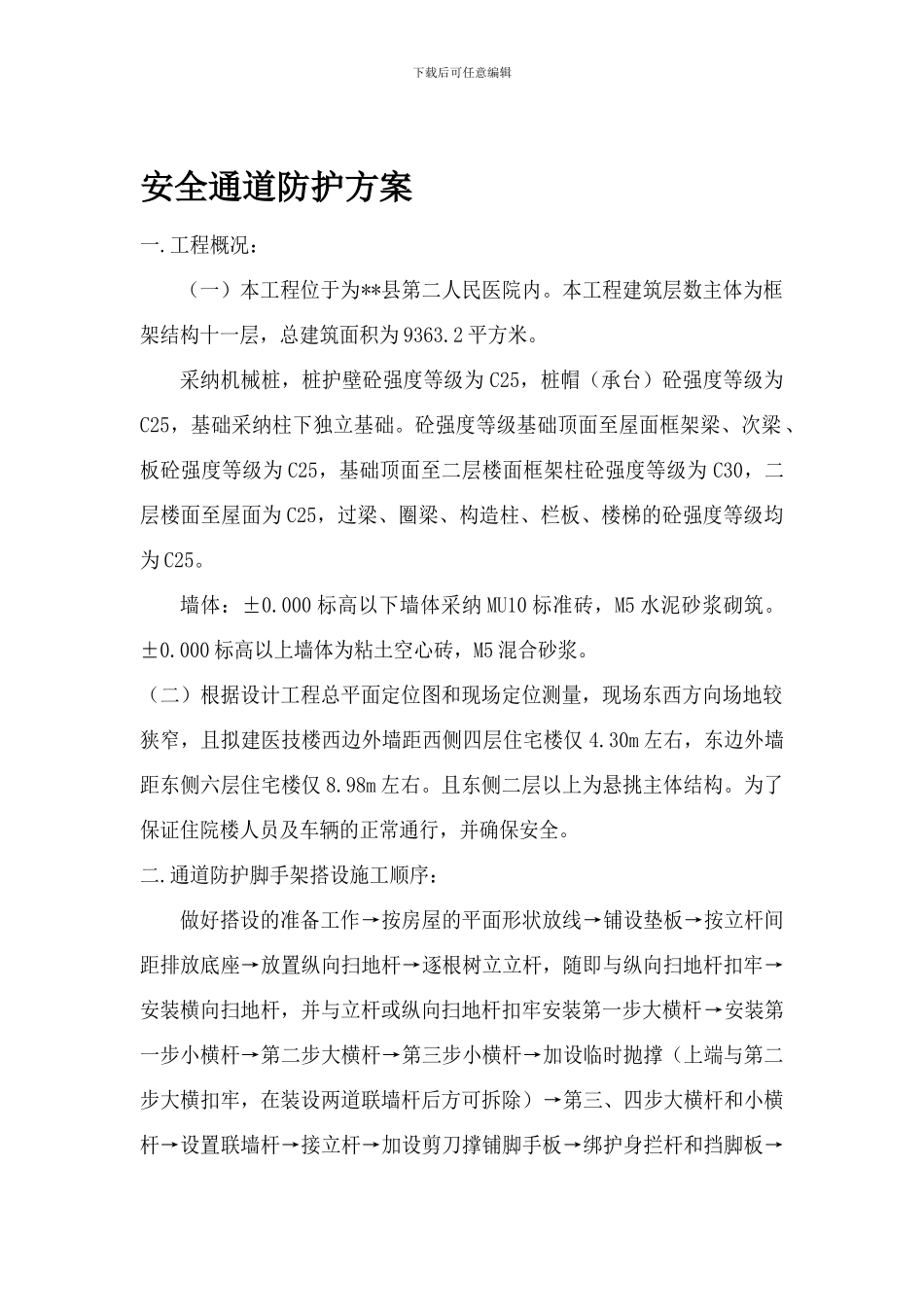

下载后可任意编辑安全通道防护方案一.工程概况：（一）本工程位于为**县第二人民医院内。本工程建筑层数主体为框架结构十一层，总建筑面积为 9363.2 平方米。采纳机械桩，桩护壁砼强度等级为 C25，桩帽（承台）砼强度等级为C25，基础采纳柱下独立基础。砼强度等级基础顶面至屋面框架梁、次梁、板砼强度等级为 C25，基础顶面至二层楼面框架柱砼强度等级为 C30，二层楼面至屋面为 C25，过梁、圈梁、构造柱、栏板、楼梯的砼强度等级均为 C25。墙体：±0.000 标高以下墙体采纳 MU10 标准砖，M5 水泥砂浆砌筑。±0.000 标高以上墙体为粘土空心砖，M5 混合砂浆。（二）根据设计工程总平面定位图和现场定位测量，现场东西方向场地较狭窄，且拟建医技楼西边外墙距西侧四层住宅楼仅 4.30m 左右，东边外墙距东侧六层住宅楼仅 8.98m 左右。且东侧二层以上为悬挑主体结构。为了保证住院楼人员及车辆的正常通行，并确保安全。二.通道防护脚手架搭设施工顺序：做好搭设的准备工作→按房屋的平面形状放线→铺设垫板→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆，随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆→安装第一步小横杆→第二步大横杆→第三步小横杆→加设临时抛撑（上端与第二步大横扣牢，在装设两道联墙杆后方可拆除）→第三、四步大横杆和小横杆→设置联墙杆→接立杆→加设剪刀撑铺脚手板→绑护身拦杆和挡脚板→下载后可任意编辑立挂安全网。三.构造要求和搭设方法1.立杆横距 0.85m，纵距 1.3m，步距 1.8m，墙体的连墙件布置为三步三跨，立杆下用 3.5cm 厚木板通长铺设。2.纵向水平杆在立杆内侧，其长度不小于 3 跨。接长采纳对接构件连接两根相邻纵向水平杆的接头不应，设置在同步、同跨内、不同步、不同跨两个相邻接头在水平方向应错开 500mm，各接头中心至最近主节点的距离大于 400mm，纵向水平杆采纳直扣件固定在横向水平杆上，上铺设竹笆脚手板并 350mm 等间距设置芯杆。横向水平杆两端应用直角扣件固定在立杆上。主节点处必须布置一根横向水平杆，用直角扣件扣接且产严禁拆除。架体铺设时竹笆脚手板的主竹筋垂直于纵向水平杆方向铺设，四个角用 14＃的镀锌铁丝固定在纵向水平杆上，并按三步一设进行铺设，铺设层应铺满竹笆。3.脚手架必须设置纵横向扫地杆，纵向扫地杆采纳直角扣件固定在距底座上皮不大于 200MM 处的立杆上，横向挪地杆亦应采纳直角扣件固定在紧靠纵...
