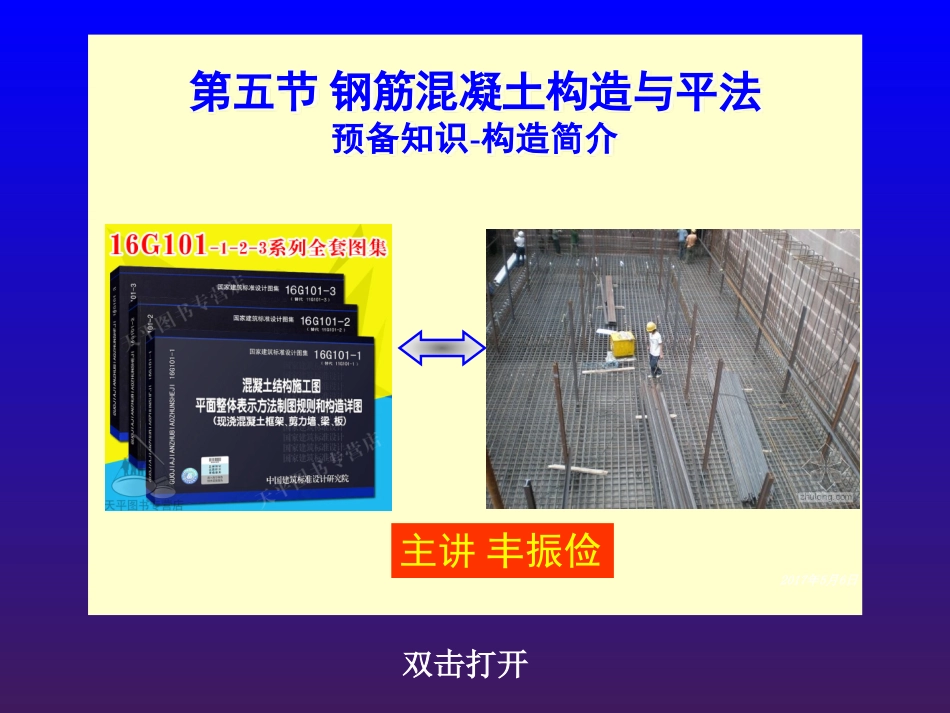

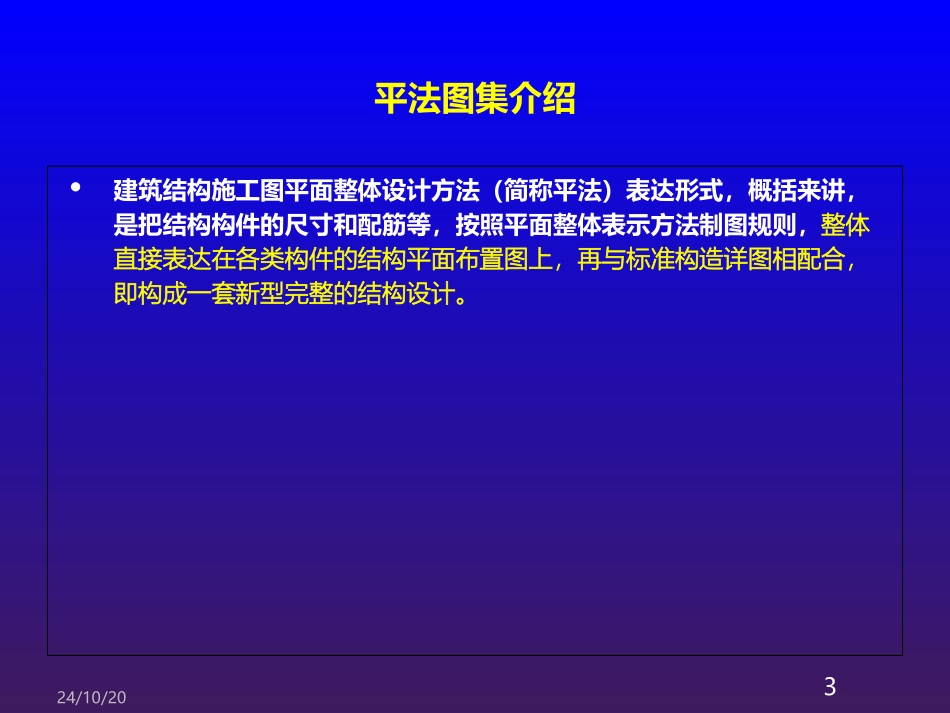

主讲教师丰振俭建筑施工图的组成与识读2017年5月6日第五节钢筋混凝土构造与平法预备知识-构造简介主讲丰振俭双击打开平法图集介绍建筑结构施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。24/10/203为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，中国建筑标准设计研究院组织行业专家对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列国标图集进行全面修编，以更好服务工程建设需要、促进行业发展。16G101系列图集已由住建部批准，于2016年9月1日起实施。本次修编在密切结合规范相关内容的基础上，全面考虑了11G101-1～3国标图集颁布5年来各方的反馈意见，对原图集进行系统的梳理、修订、完善和补充。本次16G101版图集编制的另一创新点在于以BIM应用视角为新版图集中构造做法提供360度全方位解析，后续国家建筑标准设计将通过国标用户服务平台定期免费推送相关信息，为从业者正确理解、使用正版图集保驾护航。修编后的16G101系列图集是对国家现行标准内容的落地、细化、延伸和补充。每册图集均包含平法制图规则和标准构造详图两部分内容。平法的表达形式，概括来讲，是把结构构件的尺寸、配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与图集中标准构造详图相配合，构成一套新型完整的结构设计图纸。平面整体表示方法以其简洁、完整、高效的特点适应了我国建筑行业快速、急剧发展的需要，大大简化了设计人员的制图工作，同时更为保障设计、施工质量提供强有力的技术支撑。16G新平法依据的规范《混凝土结构设计规范》GB50010-2010，在2010版基础上局部修订；主要背景是根据“四节一环保”要求，提倡应用高强、高性能钢筋；《建筑抗震设计规范》修订，GB50204-2015《混凝土结构工程施工质量验收规范》修订，主要对设计有影响，对钢筋算量业务无影响；修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及7条条文的修改，部分条文的勘误。详见后述。通过本章介绍，现行RC施工图制图规则是16G101系列图集，它是11G101系列图集的修订，本课程主要讲解11G101系列图集。为方便缺少力学和结构基础知识学员学习，先在第一、二章介绍有关力学和结构基础知识。而后讲解柱、墙、梁、板、基础、楼梯平法识图与钢筋算量内容，通过实训培养识读RC平法施工图技能。最后简介16G101系列图集修订内容。教材：«平法识图与钢筋算量»尤小明主编西北工大出版社2016.815.1.0、钢筋混凝土基本知识混凝土是由水泥、砂子、石子和水按一定比例拌和，经浇捣、养护硬化后而形成的一种人造材料。混凝土中配置钢筋，可极大的提高混凝土结构的承载能力，改善其变形性能。配有受力钢筋的混凝土称为钢筋混凝土，有普通钢筋混凝土和预应力钢筋混凝土之分。没有配置受力钢筋的混凝土称为素混凝土。用钢筋混凝土制成的梁、板、柱、基础等构件称为钢筋混凝土构件。1、混凝土强度等级：混凝土强度等级是由立方抗压强度确定的，规范中有C15、C20、C25…C70、C75、C80共14个强度等级，≥C50为高强混凝土。建筑钢筋的品种有三大类：热轧钢筋七个品牌；冷加工钢筋；预应力钢筋。混凝土结构的钢筋应按下列规定选用：1)纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HPB300、HRB335、RRB400钢筋；2)梁、柱纵向受力普通钢筋应采用HRB400、HRB500、HRBF400、HRBF500钢筋；3)箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335钢筋；4)预应力筋宜采用预应力钢丝、钢绞线和预应力螺纹钢筋。2.建筑钢筋的品种及选用热轧钢筋強度标准值5006~50HRB500HRBF5004006~50HRB400HRBF400RRB4003356~14HRB3353006~14HPB300抗拉強度标准值fyk/(N/mm2)直径d/(mm)符号牌号建筑钢筋的強度FRF630540455420抗圧強度标准值f'yk/(N/mm2)yf...
