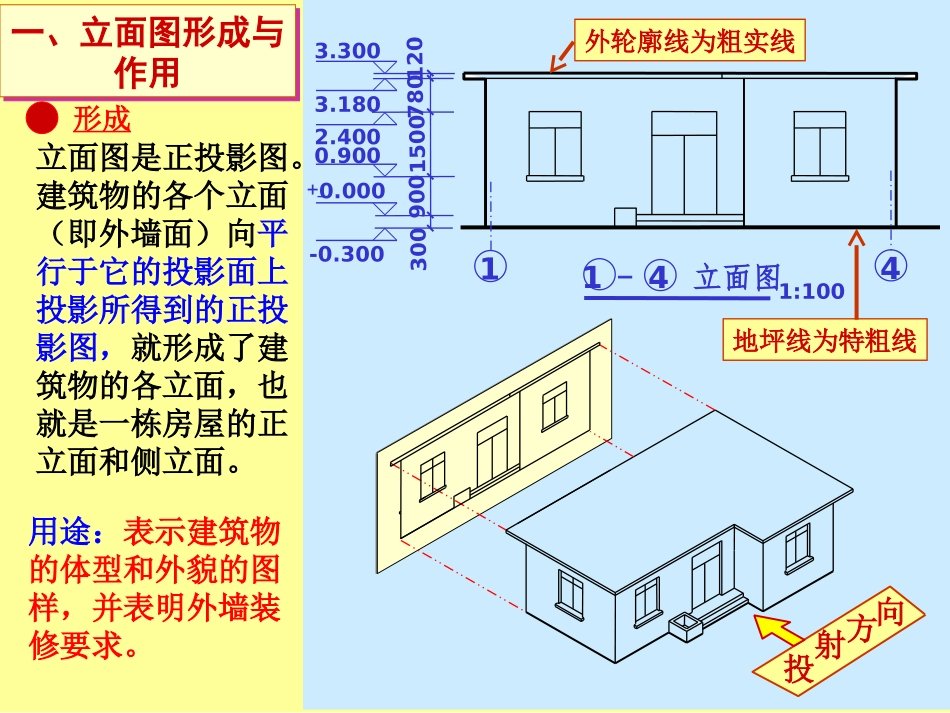

10建筑施工图-立面图一、建筑立面图的形成与作用二、立面图的图示内容三、图示特点四、绘制建筑立面图的步骤五、立面图应用举例建筑立面图的形成一、立面图形成与作用一、立面图形成与作用形成78012015003009001-4立面图1:100143.3003.1802.4000.900+0.000-0.300向投方射外轮廓线为粗实线地坪线为特粗线立面图是正投影图。建筑物的各个立面（即外墙面）向平行于它的投影面上投影所得到的正投影图，就形成了建筑物的各立面，也就是一栋房屋的正立面和侧立面。用途：表示建筑物的体型和外貌的图样，并表明外墙装修要求。立面图的命名方式有三种：（1）用朝向命名:建筑物的某个立面面向那个方向，就称为那个方向的立面图。如南立面图、北立面图、东立面图、西立面图。（2）用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名如①~⑩立面图（3）以建筑墙面的特征命名，如正立面图、侧立面图、背立面图。（建筑的主要出入口所在墙面的立面图为正立面图）国标规定，有定位轴线的建筑物，宜根据两端轴线编号标注立面图的名称。施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名。建筑立面图的投影方向和名称正立面图左侧立面图背立面图平面图1、定位轴线在立面图中，一般只标出图两端的轴线及编号，其编号应与平面图一致。2、立面图中的图线粗实线——外形轮廓中粗实线——阳台、雨篷、门窗洞、台阶、花坛等细实线——门窗扇、墙面分格线、雨水管以及墙面引条线等1.4倍的特粗实线——室外地面线3、画法规定（如门窗应按标准规定的图例画出）4、立面图中的尺寸标注只需标注各主要部位的标高——如室外地坪、出入口地面、各层楼面、檐口、窗台、窗顶、雨篷底、阳台面等的标高。5、外墙装修做法外墙面根据设计要求可选用不同的材料及做法，在图面上，多选用带有指引线的文字说明。二、立面图的图示内容立面图的主要内容分列如下(并可按其顺序识读)：1．图名、比例；2．立面两端的定位轴线及其编号；3．门窗的形状、位置及开启方向；4．屋顶外形及可能有的水箱位置；5．窗台、雨篷、阳台、台阶、雨水管、水斗、外墙面勒脚等的形状和位置，注明各部分的材料和外部装饰的做法；6．标高及必须标注的局部尺寸；7．详图索引符号；8．施工说明等。立面图1:100白水泥粉面浅蓝色马赛克贴面浅红色马赛克贴面标高零点相对标高空调预留孔雨水管门窗定位轴线立面图的图示内容1、比例1∶50、1∶100、1∶150、1∶200、1∶300。一般同相应平面图2、定位轴线在立面图中，一般只绘制两端的轴线及编号，以便和平面图对照确定立面图的观看方向。3、图例相同的构件和构造如门窗、阳台、墙面装修等可局部详细图示，其余简化画出。如相同的门窗可只画1个代表图例，其余的只画轮廓线。三、图示特点350013南立面图1:100-0.150±0.0002.5003.1503.400500500-0.1503.4002.7000.900±0.000180010507002002004、线型⑴粗实线b：立面图的外轮廓线⑵中实线0.5b：突出墙面的雨篷、阳台、门窗洞口、窗台、窗楣、台阶、柱、花池等投影⑶细实线0.25b：其余如门窗、墙面等分格线、落水管、材料符号引出线及说明引出线等⑷特粗实线1.4b：地坪线，两端适当超出立面图外轮廓。新标准中无，但非强制性，习惯上均用。三、图示特点•5、尺寸标注–竖直方向：应标注建筑物的室内外地坪、门窗洞口上下口、台阶顶面、雨蓬、房檐下口，屋面、墙顶等处的标高，并应在竖直方向标注三道尺寸。外部三道尺寸即高度方向总尺寸、定位尺寸（两层之间楼地面的垂直距离即层高）细部尺寸（楼地面、阳台、檐口、女儿墙、台阶、平台等部位）三道尺寸。–水平方向：立面图水平方向一般不注尺寸，但需要标出立面图最外两端墙的轴线及编号。–其它标注：立面图上可在适当位置用文字标出其装修。三、图示特点6、标高标注楼地面、阳台、檐口、女儿墙、台阶、平台等处标高。上顶面标高应注建筑标高（包括粉刷层，如女儿墙顶面）下底面标高应注结构标高（不包括粉刷层，如雨蓬、门窗洞口）三、图示特点立面图、剖面图标高标注形式（符号尖端指至被标注位置）个别情况（6.000）3.000同一位置表示不同标高标注位置...
