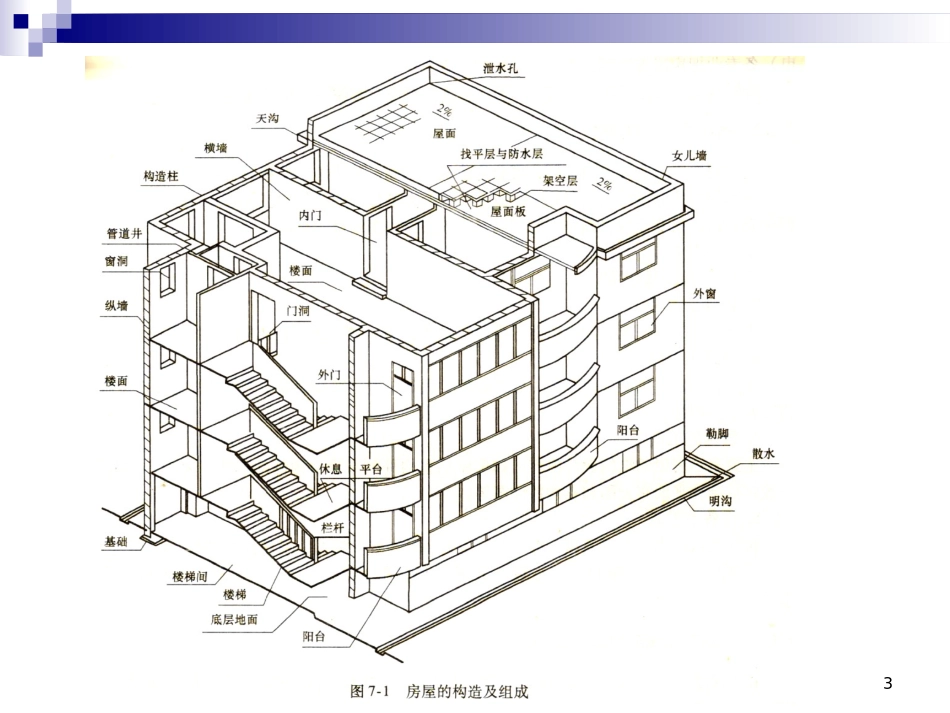

编辑课件1建筑施工图编辑课件27.1概述7.1.1房屋的组成及其作用各种房屋的使用要求、空间组合、外形处理、结构形式和规模大小等各有不同，但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成，如图7-1所示。编辑课件3编辑课件41.基础位于墙或柱的最下部，是房屋与地基接触的部分。基础承受建筑物的全部荷载，并把全部荷载传递给地基。2.墙是建筑物的承重构件和围护构件。作为承重构件，承受着建筑物由屋顶或楼板层传来的荷载，并将这些荷载再传给基础；作为围护构件，外墙起着抵御自然界各种因素对室内的侵袭作用，内墙起着分隔空间、组成房间、隔声、遮挡视线以及保证室内环境舒适的作用。编辑课件53.柱是框架或排架结构的主要承重构件，和承重墙一样承受楼板层、屋顶以及吊车梁传来的荷载，必须具有足够的强度和刚度。4.楼板层是水平方向的承重构件，并用来分隔楼层之间的空间。它承受人和家具设备的荷载，并将这些荷载传递给墙或梁。编辑课件65.楼梯是房屋的垂直交通设施，供人们上下楼层使用。楼梯应有足够的通行能力，应做到坚固和安全。6.屋顶是房屋顶部的围护构件，能抵抗风、雨、雪的侵袭和太阳辐射热的影响。屋顶又是房屋的承重构件，承受风、雪和施工期间的各种荷载等。7.门的主要功能是通行和通风，窗的主要功能是采光和通风。编辑课件77.1.2房屋施工图的设计房屋的建造要经过设计和施工两个过程，设计工作可分为三个阶段：初步设计、技术设计和施工图设计。编辑课件81.初步设计建筑设计人员根据建设单位提出的设计任务和要求，进行调查研究，收集必要的设计资料，提出方案，确定平面、立面、剖面等图样，表达出设计意图。2.技术设计初步设计经建设单位同意和主管部门批准后，进一步去解决构件的选型、布置以及建筑、结构、设备等各工种之间的配合等技术问题，从而对方案作进一步的修改。编辑课件93.施工图设计是在技术设计的基础上，将施工中所需要的具体要求，按建筑、结构、设备（水、暖、电）各专业把房屋施工图分别详细地绘制出来。编辑课件107.1.3房屋施工图的分类施工图由于专业分工的不同，可分为建筑施工图、结构施工图和设备施工图。一套简单的房屋施工图有几十张图纸，一套大型复杂的建筑物甚至有几百张图纸。为了便于看图，根据专业内容或作用的不同，一般将这些图纸进行排序。编辑课件111.图纸目录列出所有使用的图纸。2.设计总说明主要介绍工程概况、设计依据、设计范围及分工、施工及建造时应注意的事项。3.建筑施工图表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。编辑课件124.结构施工图主要表示房屋的结构设计内容，如房屋承重构件的布置，构件的形状、大小、材料等。一般包括结构平面布置图和各构件详图等。5.设备施工图包括给水排水、采暖通风、电气照明等设备的布置平面图、系统图和详图。表示上水、下水及暖气管道管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。编辑课件137.1.4房屋施工图的图示特点1.所有施工图都是按照正投影原理，并严格遵守国家标准的规定绘制的，包括图线、字体、尺寸等内容。2.施工图用缩小的比例绘制。根据“国标”的规定，整体建筑物的表达一般采用小比例，(1：100，1：200，1：500，1：1000等)制图，局部构造用大比例（1：20，1：10，1：50等）制图，对尺寸小的细节可用放大的比例（1：1，2：1等）。编辑课件143.施工图中有些构配件及节点构造选自标准图（集）。标准图（集）分为三种。第一种是国家标准图（集），经国家相关部、委批准，可以在全国范围内使用；第二种是地方标准图（集），经各省、市、自治区有关部门批准，可以在相应地区范围内使用；第三种是各设计单位编制的标准图（集），仅供本单位设计使用。全国通用标准图（集），以代号“G”，或“结”表示建筑构件图集，以“J”或“建”表示建筑配件图集。编辑课件154.施工图中会有大量的图例。建筑物和构筑物是按比例缩小绘制在图纸上的，对于有些建筑细部、构件形状以及建筑材料...
