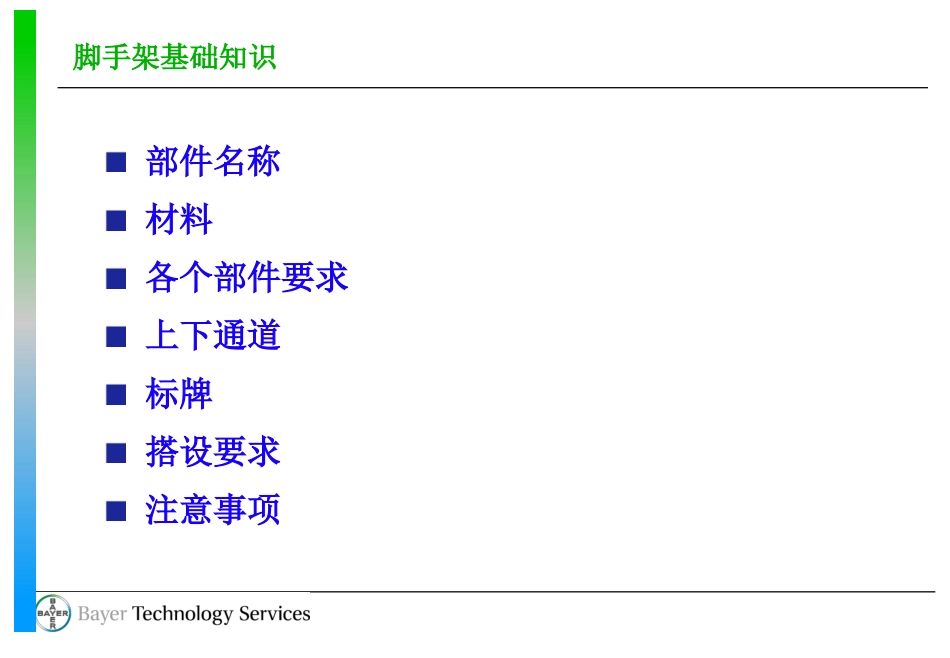

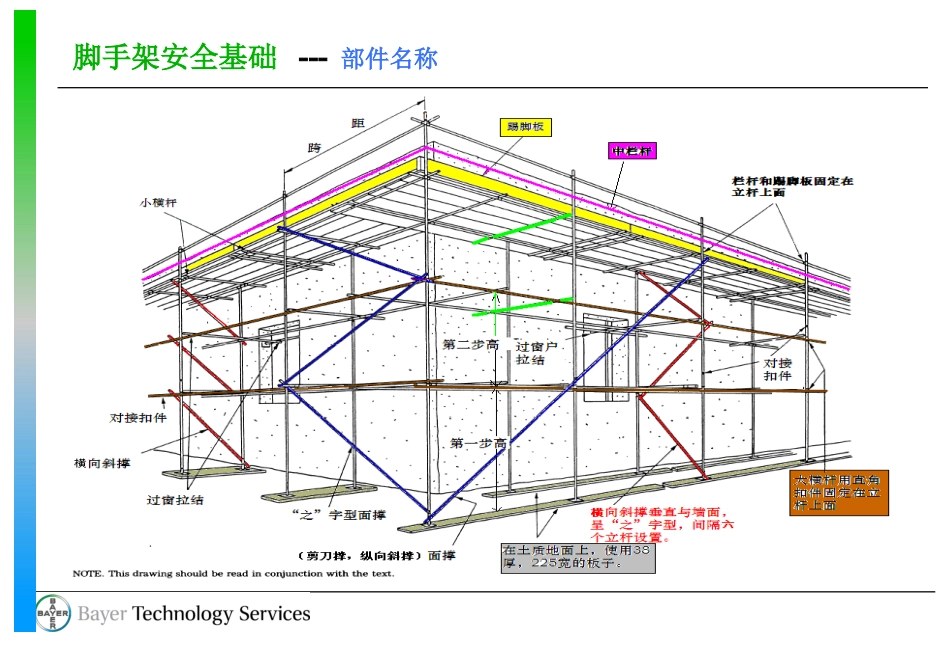

脚手架安全基础知识脚手架基础知识部件名称材料各个部件要求上下通道标牌搭设要求注意事项脚手架安全基础---部件名称脚手架安全基础---部件名称脚手架安全基础---部件名称脚手架安全基础---材料钢管采用48*3.5Q钢管,应笔直，并且没有裂纹，开口，过多的腐蚀或其它缺陷。支架端部应按钢管轴线进行切割和斜切。钢管必须涂防锈漆;钢管上严禁打孔脚手板的厚度不应小于5cm。其宽度为200---250mm。脚手板有大于直径5cm的节疤，则不得使用。边缘节疤的厚度不得超过脚手板的50%。不能使用歪曲板.不得使用开口裂纹板。脚手板两端并用铁丝箍固定。BAYER禁止用竹笆代替脚手板脚手架安全基础---材料-扣件扣件：如发现有断的或损坏的或有锈蚀或有螺纹损坏的，则弃用。应分类，并保持干净，上少许油以防生锈。扣件应由用经验和有能力的工长每周进行检查。脚手架安全基础---各个部件要求---大横杆相邻两根大横杆的水平接头禁止设置在同步或同跨内。不同步或不同跨，两个相邻近的水平接头，在水平方向上错开的距离必须大于50cm。脚手架安全基础---各个部件要求---小横杆主节点处必须设置小横杆。双排脚手架中，靠墙面一侧的外伸长度必须小于脚手架跨度的40％，并且最长必须小于500mm。一般，离开墙面50—100mm。非主节点处的小横杆宜等距离设置。脚手架安全基础---各个部件要求---立杆每根立杆下面应设置垫板或钢底座。必须设置纵横方向的扫地杆。高度小于200mm。地面起伏：高处的扫地杆向低洼处延长两跨与立杆固定，高差不能超过1m靠边坡的立杆到边坡上缘距离必须大于500mm。相邻的立杆接头禁止出现在同一步内。相邻的两个接头在高度上错开的距离必须大于500mm。脚手架安全基础---各个部件要求---剪刀撑（面撑，纵向斜撑）高度24m以下脚手架：外侧立面的两端各设置一道剪刀撑，由底部至顶连续设置,中间两个剪刀撑之间的距离不应大于15m。高度24m以上脚手架：外侧立面整个长度和高度上设置剪刀撑。旋转扣件距离主节点：小于15cm。脚手架安全基础---各个部件要求---横向斜撑（斜腹杆）从底层到顶层呈“之”字型连续布置一字型，开口型双排脚手架两端必须设置，中间宜每隔6跨设置一道。封闭型脚手架高度小于24m可以不设高度大于24m除了拐角处设置外，中间每隔6跨设置一道脚手架安全基础---各个部件要求---拉结点脚手架高度垂直距离（h=步距）水平距离（L＝跨距）每根连墙件覆盖面积（m2）双排脚手架≤50m3h3L≤40＞50m2h3L≤27连墙件布置最大间距脚手架安全基础---各个部件要求---拉结点•一般要求：垂直距离4m，水平距离4.5---6m.设置要求：从底层第一步大横杆主节点处开始向上设置。首先采用菱形布置，其次采用方形，矩形布置。连墙件或拉筋宜成水平设置，当不能水平设置时，必须采用下斜连接。脚手架高度小于24m，宜采用刚性拉结，也可以拉筋和顶撑配合使用。严禁使用柔性拉结。拉筋：两根以上直径4mm的钢丝拧成一股，或直径不小于6mm的钢筋。脚手架高度大于24m，必须采用刚性拉结。脚手架安全基础---各个部件要求---拉结所有连墙件必须尽量接近节点安装：偏离主节点不大于30cm一般来说，要使用连接杆。如果不可行，则要采取以下替换措施：抛撑----上端要用旋转扣固定于第二层的大横杆上。抛撑的荷载通过垫板或者用跳板来分布。抛撑下端使用水平支撑（马梁）固定在主脚手架上。抛撑的设置与拉结的设置相同.脚手架安全基础---各个部件要求---探头板脚手板的厚度最小探头板长度最大探头板长度50mm50mm200mm脚手架安全基础---各个部件要求---安全网，密目式安全立网密目式安全立网：各类脚手架的外侧必须用密目式安全网进行全封闭，且将网固定在脚手架外立杆里侧，不得将网包在各杆件外面（门型脚手架除外).密目网使用时必须避免发生下列现象：在粗糙或有锐边(角)的表面拖拉人倚靠或将物品堆积压向密目网大量焊接火花落人密目网密目网周围有严重的腐蚀性烟雾密目网进行修理或更换：a)严重的变形或磨损b)断裂或破洞c)霉变d)系绳松脱e)搭接处脱开脚手架安全基础---上下通道---搭设通道运料斜道：宽1.5m,坡度：1：6行人通道：宽1.0m,坡度：1：3脚手板顺铺时,接头宜采用搭接通道木板上：每隔250~300mm设置...
