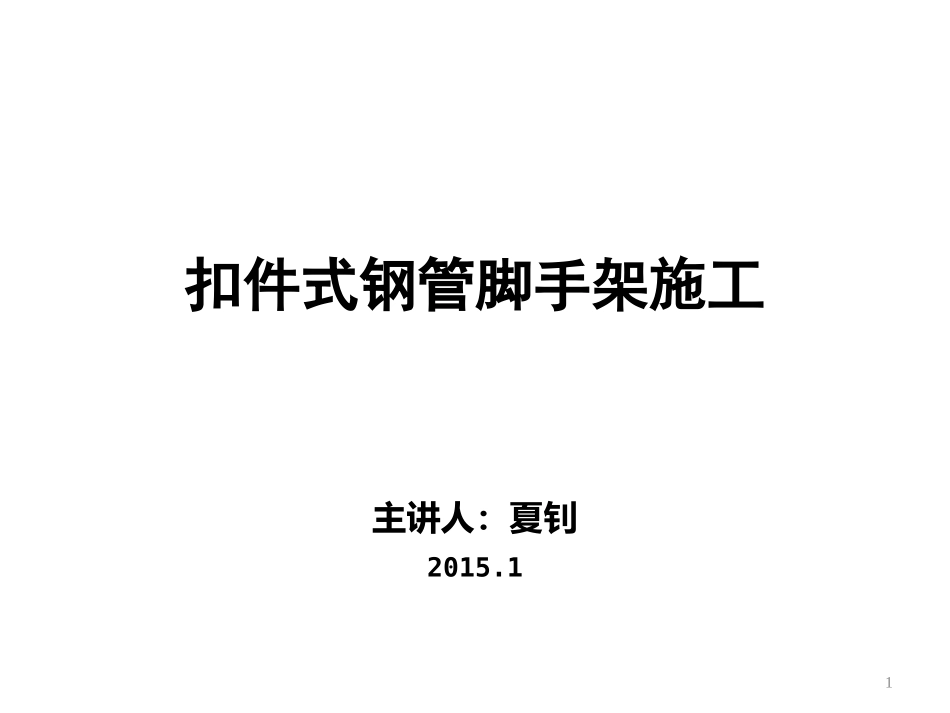

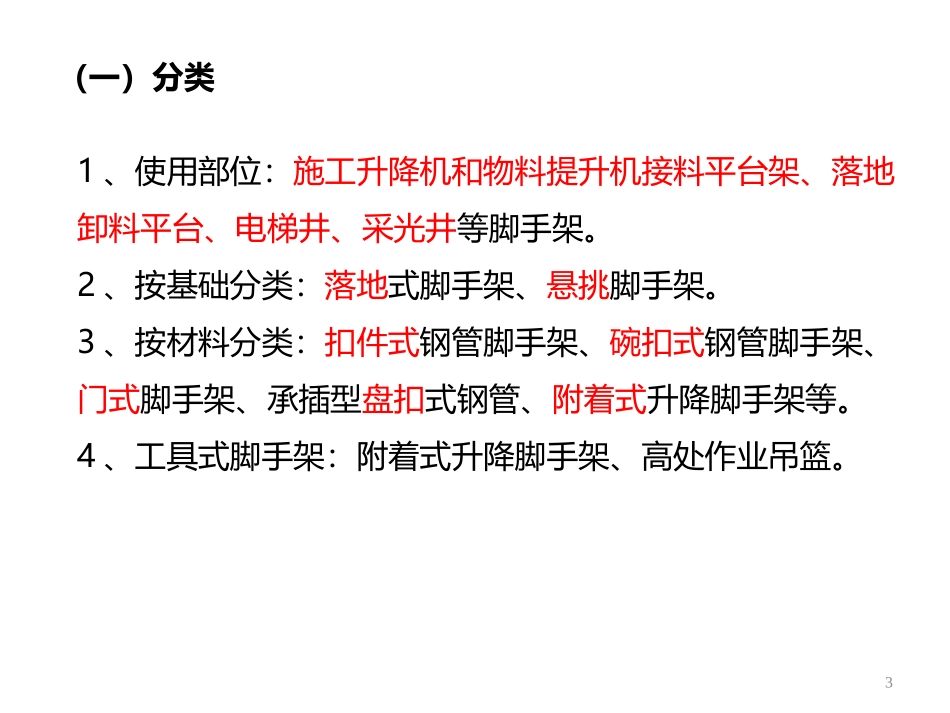

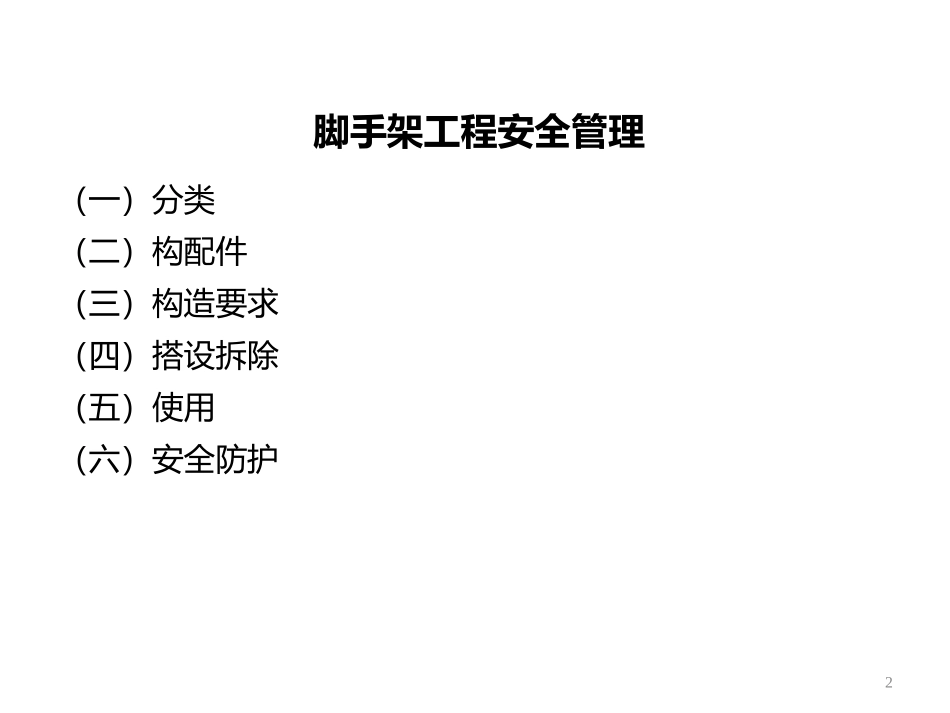

扣件式钢管脚手架施工主讲人：夏钊2015.11（一）分类（二）构配件（三）构造要求（四）搭设拆除（五）使用（六）安全防护2脚手架工程安全管理（一）分类1、使用部位：施工升降机和物料提升机接料平台架、落地卸料平台、电梯井、采光井等脚手架。2、按基础分类：落地式脚手架、悬挑脚手架。3、按材料分类：扣件式钢管脚手架、碗扣式钢管脚手架、门式脚手架、承插型盘扣式钢管、附着式升降脚手架等。4、工具式脚手架：附着式升降脚手架、高处作业吊篮。3（二）构配件根据2012年9月29日南京市建筑安全生产监督站《关于开展建筑施工现场安全防护用具检测的通知》要求，现场钢管、扣件应见证取样。4序号项目检测依据安全防护抽样要求备注批量范围抽样数量1钢管GB/T228-2002GB/T3091-2008新低压流体输送用焊接钢管每批数量不超过750根4根1、每根钢管去掉端部10cm后再截取40cm长一段。2、新旧钢管混杂按旧钢管处理。新直缝电焊钢管每批数量不超过400根4根旧钢管40吨以下为一批，40-100吨为二批，100吨以上，每100吨增加一批4根2扣件GB15831-2006281～500只8只1、批量小于281只，按281只抽样。2、批量大于10000只，按下一批抽样。3、直角、旋转、对接扣件分别抽样。（三）构造要求1、基础基础应平整、夯实，周围应设置排水措施。2、立杆（1）每根立杆底部应设置底座或垫板。（2）离地面20厘米处，设置纵、横向扫地杆。（3）立杆加长时，除顶层顶步外，必须采用对接扣件连接。对接加长时，对接点应交错布置；两根相邻立杆的接头不应设置在同步内；同步内隔一根立杆的2个接头高度方向错开距离宜不小于50cm；各接头至中心点的距离不宜大于步距的三分之一。（4）脚手架搭设到高于在建建筑物顶部时，里排立杆要低于沿口40-50mm，外排立杆高出沿口1-1.5m，搭设两道护身栏，并挂密目安全网。56底座和垫板7基础排水、扫地杆3、横向水平杆、纵向水平杆（1）纵向水平杆应设置在立杆内侧，单根长度不应小于3跨。（2）纵向水平杆接长应采用对接扣件连接或搭接；两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同跨或不同步两个相邻接头在水平方错开的距离不应小于50cm，各接头中心至最近的主节点的距离不大于纵距的1/3；（3）当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，顶部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于10cm。8立杆除顶层顶步外，必须采用对接扣件连接93、剪刀撑（1）每道剪刀撑跨越立杆的根数应不大于7根，不少于5根，且每道剪刀撑宽度不应小于4跨，不大于6跨，并且不应小于6m，斜杆与地面的倾角宜在45~60度之间；（2）剪刀撑搭接长度应不小于1m，并采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于10cm。（3）剪刀撑应与脚手架立杆或小横杆的伸出端进行固定。（4）高度在24米以上的脚手架，在外侧立面必须沿长度和高度连续设置；高度在24米以下的脚手架，应在脚手架拐角处和中间处设置，中间各道剪刀撑之间的净距不应大于15m。（5）一字型、开口型双排脚手架的两端应设置横向斜撑。（6）剪刀撑应随立杆、纵横向水平杆等同步搭设，各底层斜杆下端必须支撑在垫板上。10剪刀撑搭接和固定1124m以下落地脚手架剪刀撑布置示意图1213开口型双排脚手架的两端应设置横向斜撑4、连墙件（1）高度在24米以上的落地式脚手架和悬挑式脚手架，应设置刚性连墙件；高度在24米以下的落地式脚手架，可设置柔性连墙件，但必须设置顶撑。（2）连墙件应靠近主节点设置，偏离主节点的距离不应大于30cm。（3）高度≤50m时，连墙件应按照三步三跨来设置，同时单根连墙件覆盖面积≤40m2。高度大于>50m时，分别是按二步三跨和≤27m2来设置。同时满足计算要求。（4）应经常性对连墙件进行检查，发现被拆除的应及时增加。（5）开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。14条文说明：国外外发生的单、双排脚手架倒塌事故，几乎都是由于连墙件设置不足或被拆掉而未及时补救引起的。15柔性拉接16连墙件不同拉结形式175、脚手板1、作业层脚手板应铺满、铺稳，两端要封绳固定，且离开墙面120~150mm。2、脚手板应设置在三...
