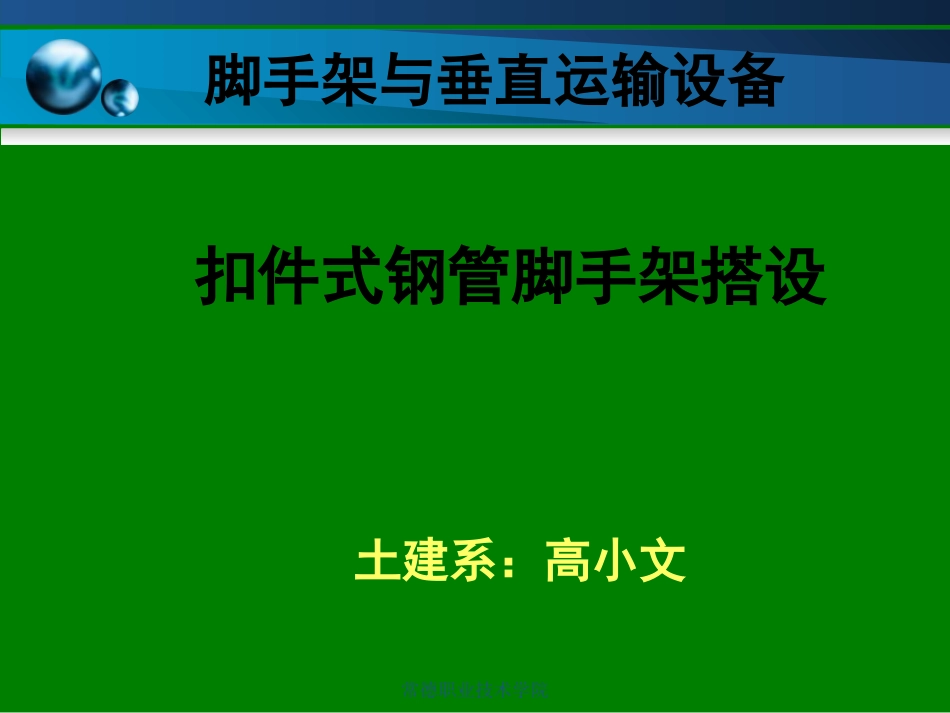

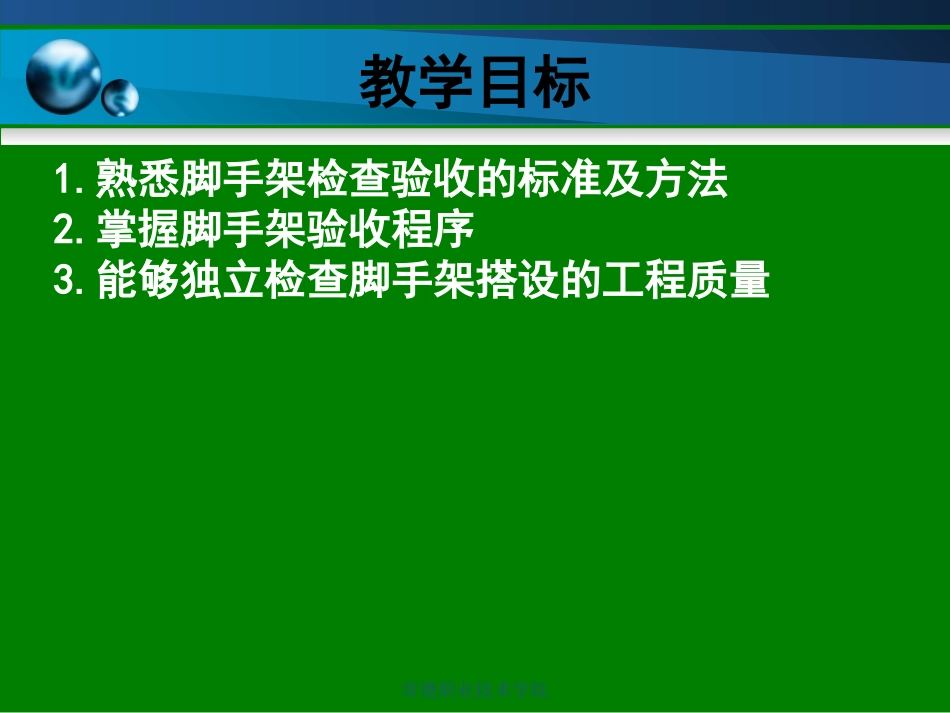

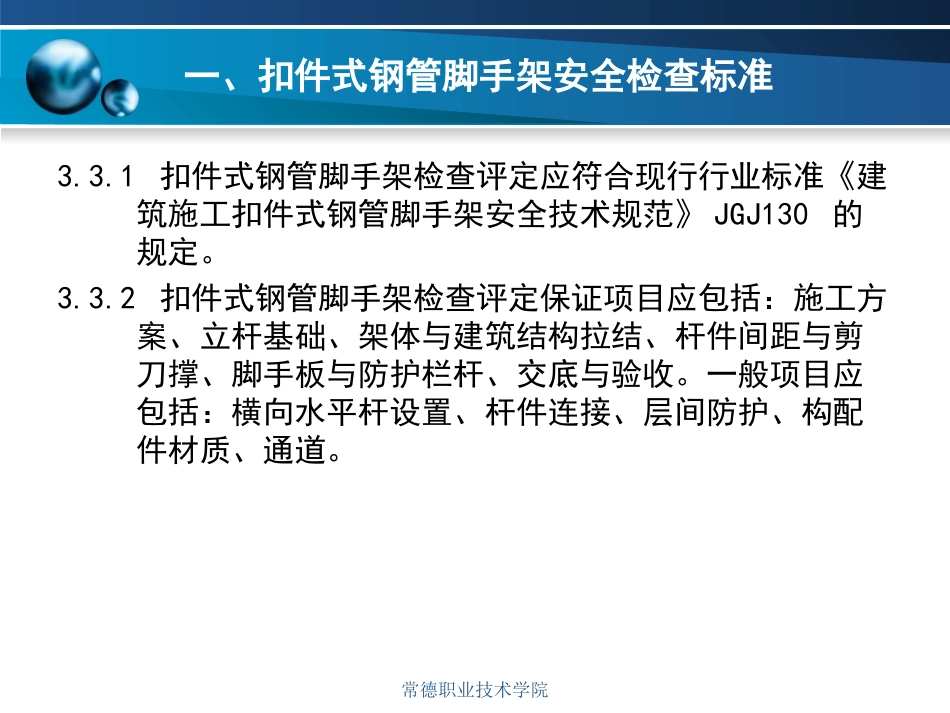

常德职业技术学院脚手架与垂直运输设备扣件式钢管脚手架搭设土建系：高小文常德职业技术学院教学目标1.熟悉脚手架检查验收的标准及方法2.掌握脚手架验收程序3.能够独立检查脚手架搭设的工程质量常德职业技术学院一、扣件式钢管脚手架安全检查标准3.3.1扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的规定。3.3.2扣件式钢管脚手架检查评定保证项目应包括：施工方案、立杆基础、架体与建筑结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。一般项目应包括：横向水平杆设置、杆件连接、层间防护、构配件材质、通道。常德职业技术学院保证项目：1、施工方案1.架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批；2.当架体搭设超过规范允许高度时，应组织专家对专项施工方案进行论证。常德职业技术学院2立杆基础1.立杆基础应按方案要求平整、夯实，并应采取排水措施，立杆底部设置的垫板、底座应符合规范要求；2.架体应在距立杆底端高度不大于200mm处设置纵、横向扫地杆，并应用直角扣件固定在立杆上，横向扫地杆应设置在纵向扫地杆的下方。常德职业技术学院3架体与建筑结构拉结1.架体与建筑结构拉结应符合规范要求；2.连墙件应从架体底层第一步纵向水平杆处开始设置，当该处设置有困难时应采取其它可靠措施固定；3.对搭设高度超过24m的双排脚手架，应采用刚性连墙件与建筑结构可靠拉结。常德职业技术学院常德职业技术学院4杆件间距与剪刀撑1.架体立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求；2.纵向剪刀撑及横向斜撑的设置应符合规范要求；3.剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。常德职业技术学院常德职业技术学院5脚手板与防护栏杆1.脚手板材质、规格应符合规范要求，铺板应严密、牢靠；2.架体外侧应采用密目式安全网封闭，网间连接应严密；3.作业层应按规范要求设置防护栏杆；4.作业层外侧应设置高度不小于180mm的挡脚板。常德职业技术学院常德职业技术学院1.架体搭设前应进行安全技术交底，并应有文字记录；2.当架体分段搭设、分段使用时，应进行分段验收；3.搭设完毕应办理验收手续，验收应有量化内容并经责任人签字确认。6交底与验收常德职业技术学院一般项目：1横向水平杆设置一般项目的检查评定应符合列规定：1.横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；2.作业层应按铺设脚手板的需要增加设置横向水平杆；3.单排脚手架横向水平杆插入墙内不应小于180mm。常德职业技术学院常德职业技术学院2杆件连接1.纵向水平杆杆件宜采用对接，若采用搭接，其搭接长度不应小于1m，且固定应符合规范要求；2.立杆除顶层顶步外，不得采用搭接；3.扣件紧固力矩不应小于40N·m，且不应大于65N·m。常德职业技术学院常德职业技术学院3层间防护1.作业层脚手板下应采用安全平网兜底，以下每隔10m应采用安全平网封闭；2.作业层里排架体与建筑物之间应采用脚手板或安全平网封闭。4构配件材质1.钢管直径、壁厚、材质应符合规范要求；2.钢管弯曲、变形、锈蚀应在规范允许范围内；3.扣件应进行复试且技术性能符合规范要求。常德职业技术学院常德职业技术学院5通道1.架体应设置供人员上下的专用通道；2.专用通道的设置应符合规范要求常德职业技术学院常德职业技术学院6、卸料平台常德职业技术学院二、一般脚手架检查与验收程序1.脚手架的检查与验收应由项目经理组织，项目施工、技术、安全、作业班组负责人等有关人员参加，按照技术规范、施工方案、技术交底等有关技术文件，对脚手架进行分组验收，在确认符合要求后，方可投入使用。2.脚手架及其地基基础应在下列阶段进行检查验收。1)基础完工后及脚手架搭设前。2)作业层上施加负荷前。3)每搭设完10~13m高度后。4)达到设计高度后。5)遇到六级及以上大风或大雨后。6)寒冷地区土层开冻后。7)停用超过一个月的，在从新投入使用前。常德职业技术学院3.脚手架定期检查的主要项目包括：4.1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。5.2）地基是否有积水，底座是否松动，立杆是否...
