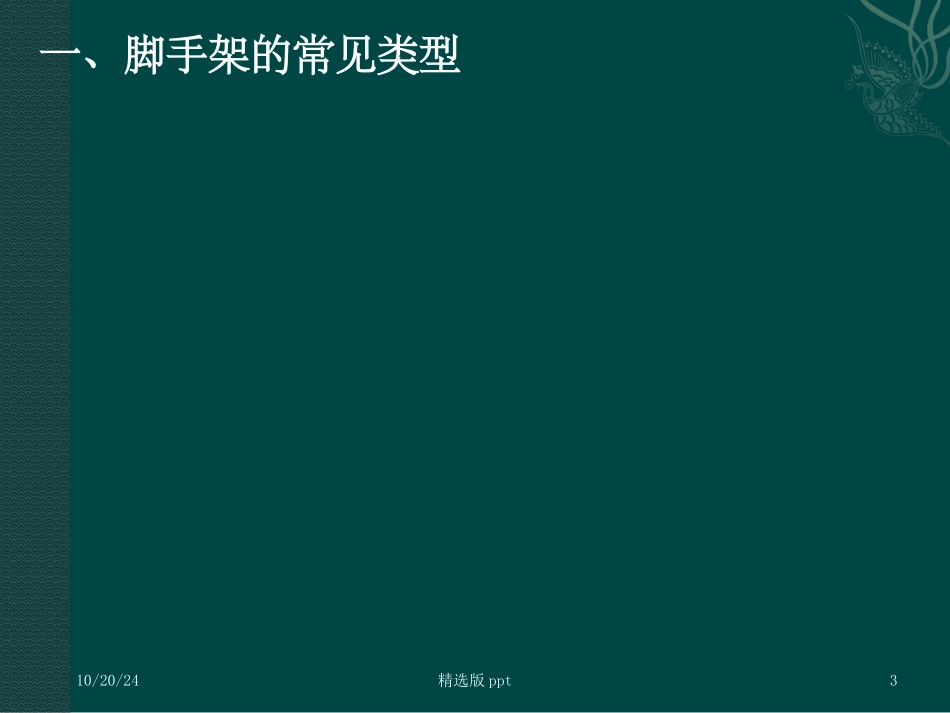

精选版ppt1脚手架安全培训课件2014年7月10日精选版ppt210/20/24精选版ppt3一、脚手架的常见类型10/20/24精选版ppt410/20/24精选版ppt510/20/24精选版ppt610/20/24精选版ppt710/20/24精选版ppt810/20/24精选版ppt9二、脚手架构配件的基本要求10/20/24精选版ppt104.可调托撑及钢管底座10/20/24精选版ppt11三、落地式脚手架10/20/24精选版ppt1210/20/24精选版ppt1310/20/24精选版ppt141.纵向水平杆的构造应符合下列规定：(1).纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。(2).纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。杆件搭接标准做法杆件伸出长度不小于100mm三、落地式脚手架10/20/24精选版ppt15(3).纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。不同跨的两个接头未错开500mm接头不应该设置在步距中,应该设在纵距(步距)/3范围内10/20/24精选版ppt162.横向水平杆的构造应符合下列规定:(1).主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。(2).作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的½。横向水平杆主节点主节点处没有按要求设置横向水平杆10/20/24精选版ppt173.脚手板的设置应符合下列规定：(1).作业层脚手板应铺满、铺稳、铺实。(2).冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承。(3).脚手板的铺设可采用对接平铺，亦可采用搭接铺设(如下图)。(4).竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上。(5).作业层端部脚手板探头长度应取150mm，其两端均应固定于支承杆件上。10/20/24精选版ppt184.立杆：(1).每根立杆底部应设置底座或垫板。(2).脚手架基础必须平整坚实，有排水措施，满足架体支搭要求，确保不沉陷，不积水。其架体必须支搭在底座(托)或通长脚手板上。10/20/24精选版ppt19(3).脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮150mm(不大于200mm)处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。10/20/24精选版ppt20纵向扫地杆应该在上横向扫地杆应该在下纵横扫地杆搭设位置不正确10/20/24精选版ppt21(4).脚手架底层步距不应大于2m。(5).立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。(6).立杆的对接扣件应交错布置：两根相邻立杆的接头不宜设置在同步内；同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；接头中心至最近主节点的距离不宜大于步距的1/3。(7).立杆顶端宜高出女儿墙上端1m，高出檐口上端1.5m。10/20/24精选版ppt225.连墙件：(1).宜靠近主节点设置，偏离主节点的距离不应大于300mm；(2).应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；(3).开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，且不应大于4m。(4).连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。10/20/24精选版ppt2310/20/24精选版ppt24连墙件的构造应符合下列规定：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。10/20/24精选版ppt25连墙件离主节点距离超过300mm，只连了内立杆,连接强度不够10/20/24精选版ppt266.剪刀撑与横向斜撑：(1).双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。(2).每道剪刀撑应跨越5~7根立杆，与地面夹角为45°~60°，杆件接长采用...
