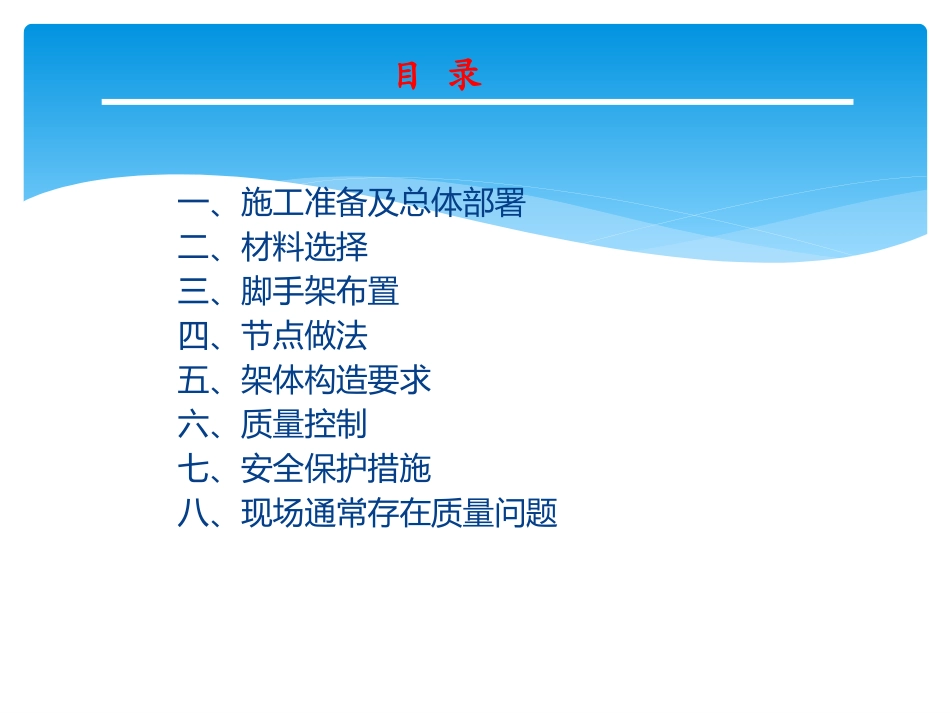

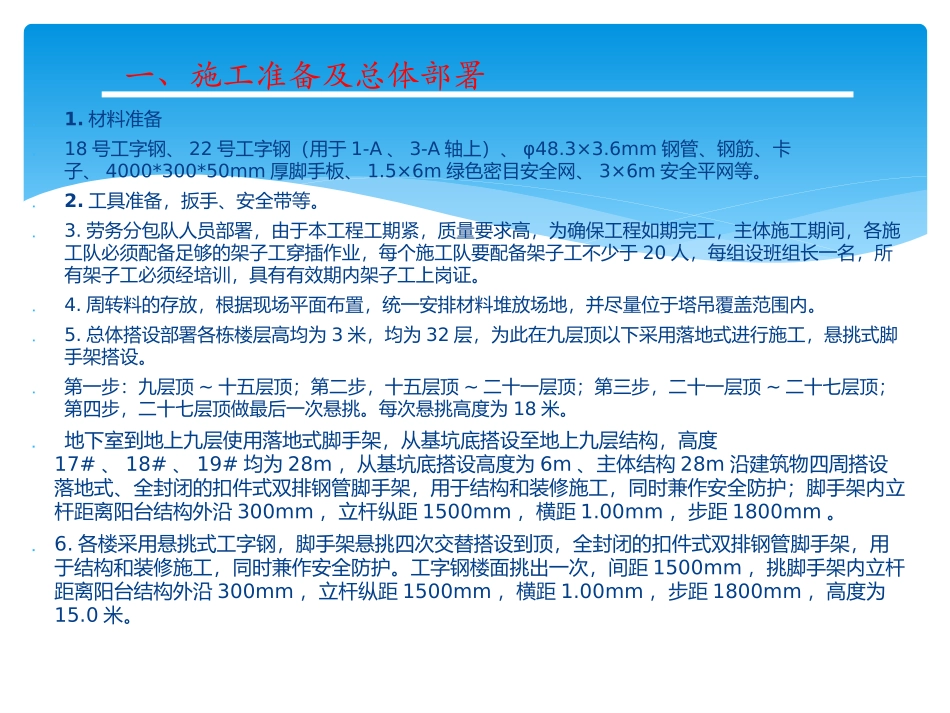

碧桂园·十里金滩高层悬挑脚手架施工技术交底交底讲解人：张进才目录一、施工准备及总体部署二、材料选择三、脚手架布置四、节点做法五、架体构造要求六、质量控制七、安全保护措施八、现场通常存在质量问题一、施工准备及总体部署1.材料准备18号工字钢、22号工字钢（用于1-A、3-A轴上）、φ48.3×3.6mm钢管、钢筋、卡子、4000*300*50mm厚脚手板、1.5×6m绿色密目安全网、3×6m安全平网等。2.工具准备，扳手、安全带等。3.劳务分包队人员部署，由于本工程工期紧，质量要求高，为确保工程如期完工，主体施工期间，各施工队必须配备足够的架子工穿插作业，每个施工队要配备架子工不少于20人，每组设班组长一名，所有架子工必须经培训，具有有效期内架子工上岗证。4.周转料的存放，根据现场平面布置，统一安排材料堆放场地，并尽量位于塔吊覆盖范围内。5.总体搭设部署各栋楼层高均为3米，均为32层，为此在九层顶以下采用落地式进行施工，悬挑式脚手架搭设。第一步：九层顶~十五层顶；第二步，十五层顶~二十一层顶；第三步，二十一层顶~二十七层顶；第四步，二十七层顶做最后一次悬挑。每次悬挑高度为18米。地下室到地上九层使用落地式脚手架，从基坑底搭设至地上九层结构，高度17#、18#、19#均为28m，从基坑底搭设高度为6m、主体结构28m沿建筑物四周搭设落地式、全封闭的扣件式双排钢管脚手架，用于结构和装修施工，同时兼作安全防护；脚手架内立杆距离阳台结构外沿300mm，立杆纵距1500mm，横距1.00mm，步距1800mm。6.各楼采用悬挑式工字钢，脚手架悬挑四次交替搭设到顶，全封闭的扣件式双排钢管脚手架，用于结构和装修施工，同时兼作安全防护。工字钢楼面挑出一次，间距1500mm，挑脚手架内立杆距离阳台结构外沿300mm，立杆纵距1500mm，横距1.00mm，步距1800mm，高度为15.0米。二、材料选择外脚手架所用杆件为φ48×3.5钢管，钢号Q235“”标准架杆，扣件采用十字扣，“”转扣，立杆用对接扣件连接，操作面满铺木挑板，立面用密目安全网防护，悬挑式脚手架工字钢采用18#［，与楼板固定采用φ18的U型螺栓采用200×150×10压板，底部采用12#工字钢斜撑。三、脚手架布置1、落地式脚手架：立杆纵距La=1.5m，立杆横距Lb=1m，步距h=1.8m，小横杆间距0.75m，连墙件按两步三跨（3.6m×4.5m）设置，架体距离结构外边线300mm，裙房部分架体距离结构最外边线500mm（考虑到主楼外边线变化复杂，需测量人员仔细核对），人货梯位置架体独立搭设，水平杆单独连接。2、悬挑式脚手架：立杆纵距La=1.5m，立杆横距Lb=1m，步距h=1.8m，小横杆间距0.75m，连墙件按两步三跨（3.6m×4.5m）设置，工字钢总长度3500mm，外伸1500mm，与楼面接触部分长度2000mm，将悬挑钢梁及斜撑分别与楼板面焊接锚固。悬挑超过1.5m部分每道型钢底部用斜撑支撑。四、节点做法1、连墙件节点在楼层施工时距离梁边300mm预埋φ48×3.5钢管，钢管锚入梁300mm，外露150mm，连墙点呈菱形布置采用双扣件连接。见附图1所示四、节点做法2、脚手架防护在作业层脚手架底满铺竹笆，外侧立面设竹笆防护，外侧挂密目安全网，操作层踢脚杆离底300mm，中部栏杆1200mm高，见附图2。剪刀撑与立杆、大（小）横杆同步搭设。由底至顶连续不断，形成均等菱形状。连墙件节点大样四、节点做法3、悬挑型钢及拉结悬挑式脚手架在楼板中预埋20Φ的U型螺栓作为固定件，分别置于工字钢与楼面接触范围的端、尾部，工字钢与预埋U型螺栓用压板通过高强螺栓固定，悬挑部分放置立杆钢管处焊Φ25钢筋100mm高固定件固定立杆，防止侧移，在16#工字钢挑架外端底部设置斜支撑12#槽钢，做法如图四、节点做法四、节点做法4、安全通道每栋楼设置一处安全通道，安全通道位置见附图，安全通道长4000mm，宽3000，高3200mm，通道入口设置500mm×500mm钢管格构柱悬挂安全标语，防护棚顶部设置双层竹笆防护，周圈设置200mm高踢脚板并挂木模板，示意图如图。四、节点做法四、节点做法5、施工电梯位置外架搭设前，提前确定施工电梯及物料提升机位置，位置见附图。此范围外架搭设时，外架水平杆单独设置，如下图。五、架体构造要求1、纵向水平杆、横向水平杆、...
