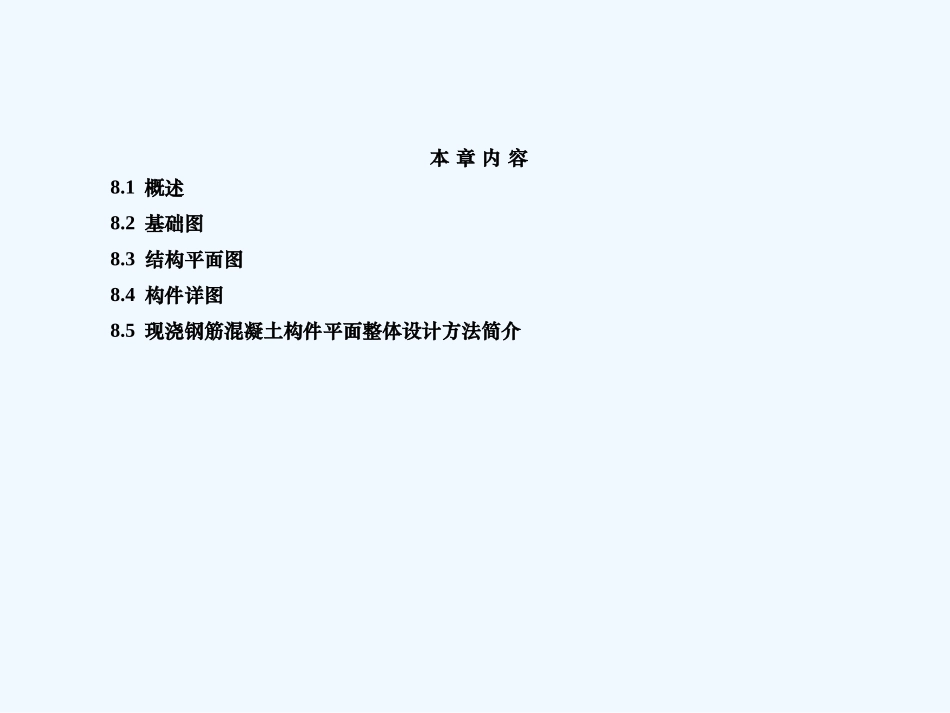

结构施工图最好用的建筑结构识图学习本章内容8.1概述8.2基础图8.3结构平面图8.4构件详图8.5现浇钢筋混凝土构件平面整体设计方法简介8.1概述结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造及其相互关系的图样，主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。8.1.1结构施工图的内容•结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。8.1.1.1结构设计说明8.1.1.2结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：(1)基础平面图；(2)楼层结构布置平面图；(3)屋盖结构平面图。8.1.1.3构件详图构件详图包括：(1)梁、柱、板及基础结构详图；(2)楼梯结构详图；(3)屋架结构详图；(4)其他详图，如天窗、雨篷、过梁等。8.1.2结构施工图中的有关规定•房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。•国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：(1)常用构件代号常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表8.1。(2)常用钢筋符号钢筋按其强度和品种分成不同的等级，并用不同的符号表示(3)一般钢筋图例常用钢筋图例见表8.2。(4)钢筋的名称配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图8.1所示。①受力筋②箍筋③架立筋④分布筋⑤构造筋(5)保护层钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。(6)钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：①标注钢筋的根数和直径②标注钢筋的直径和相邻钢筋中心距(7)钢筋混凝土构件图示方法为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。表8.1常用构件代号序号名称代号序号名称代号序号名称代号1板B19圈梁QL37承台CT2屋面板WB20过梁GL38设备基础SJ3空心板KB21过系梁LL39桩ZH4槽形板CB22基础梁JL40挡土墙DQ5折板ZB23楼梯梁TL41地沟DG6密肋板MB24框架梁KL42柱间支撑ZC7楼梯板TB25框支梁KZL43垂直支撑CC8盖板GB26屋面框架梁WKL44水平支撑SC9挡雨板YB27檩条LT45梯T10吊车安全道板DB28屋架WJ46雨篷YP序号名称代号序号名称代号序号名称代号11墙板QB29托架TJ47阳台YT12天沟板TGB30天窗架CJ48梁垫LD13梁L31框架KJ49预埋件M14屋面梁WL32刚架GJ50天窗端壁TD15吊车梁DL33支架ZJ51钢筋网W16单轨吊车梁DDL34柱Z52钢筋骨架G17轨道连接DGL35框架柱KZ53基础J18车挡CD36构造柱GZ54暗柱AZ表8.2一般钢筋图例序号名称图例说明1钢筋横断面2无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示3带半圆形弯钩的钢筋端部4带直钩的钢筋端部5带丝扣的钢筋端部序号名称图例说明6无弯钩的钢筋搭接7带半圆弯钩的钢筋搭接8带直钩的钢筋搭接9花篮螺丝钢筋接头10机械连接的钢筋接头用文字说明机械连接的方式图8.1构件中钢筋的名称8.2基础图•基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构的型式和地基情况。•在民用建筑中，常见的型式有条形基础(即墙基础)和独立基础(即柱基础)，如图8.2。图8.2基础的型式•条形基础埋入地下的墙称为基础墙•当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯形的砌体，称为大放脚•基础底下天然的或经过加固的土壤叫地基•基坑(基槽)是为基础施工而在地面上开挖的土坑•坑底就是基础的底面，基坑边线就是放线的灰线•防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料，如图8.3。图8.3基础的组成•基础图主要是表示建筑物在相对标高±0.000以下基础结构的图纸，一般包括基础平面图和基础详图。它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。8.2.1基础平面图基础平面...
