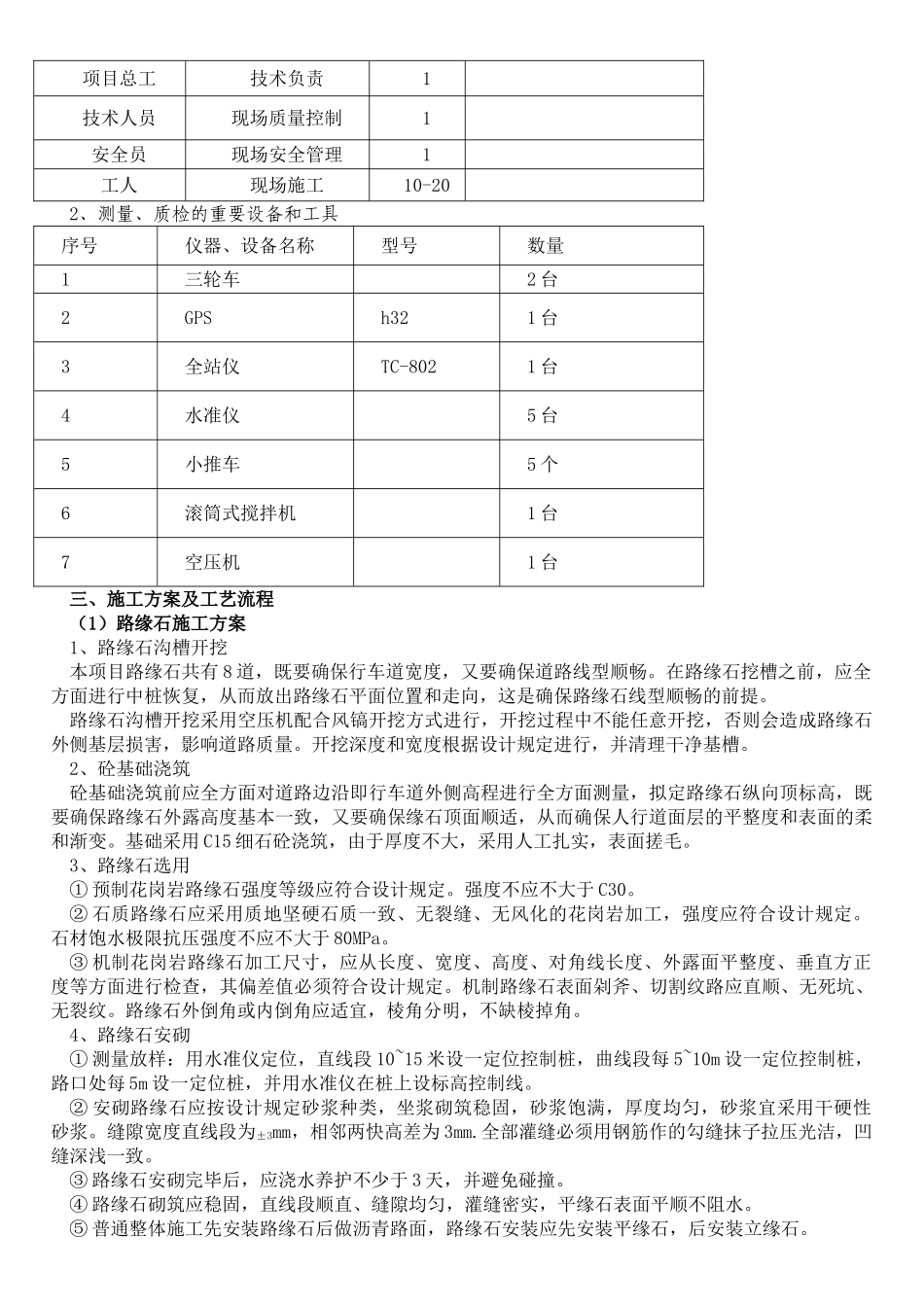

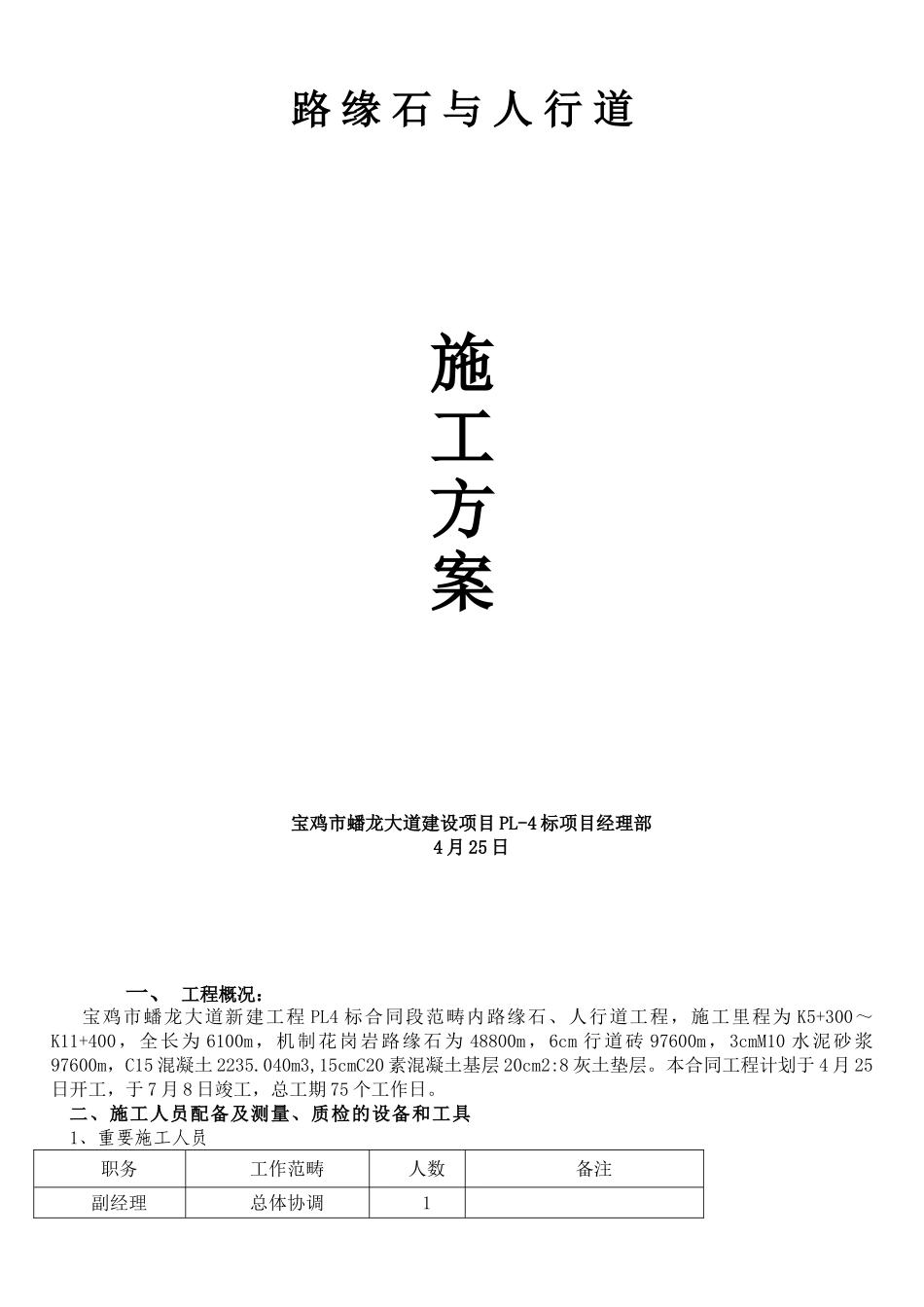

路 缘 石 与 人 行 道施工方案宝鸡市蟠龙大道建设项目 PL-4 标项目经理部4 月 25 日一、 工程概况： 宝鸡市蟠龙大道新建工程 PL4 标合同段范畴内路缘石、人行道工程，施工里程为 K5+300～K11+400，全长为 6100m，机制花岗岩路缘石为 48800m，6cm 行道砖 97600m，3cmM10 水泥砂浆97600m，C15 混凝土 2235.040m3,15cmC20 素混凝土基层 20cm2:8 灰土垫层。本合同工程计划于 4 月 25日开工，于 7 月 8 日竣工，总工期 75 个工作日。二、施工人员配备及测量、质检的设备和工具1、重要施工人员职务工作范畴人数备注副经理总体协调1项目总工技术负责1技术人员现场质量控制1安全员现场安全管理1工人现场施工10-202、测量、质检的重要设备和工具 序号仪器、设备名称型号数量1三轮车2 台2GPSh321 台3全站仪TC-8021 台4水准仪5 台5小推车5 个6滚筒式搅拌机1 台7空压机1 台三、施工方案及工艺流程（1）路缘石施工方案1、路缘石沟槽开挖本项目路缘石共有 8 道，既要确保行车道宽度，又要确保道路线型顺畅。在路缘石挖槽之前，应全方面进行中桩恢复，从而放出路缘石平面位置和走向，这是确保路缘石线型顺畅的前提。路缘石沟槽开挖采用空压机配合风镐开挖方式进行，开挖过程中不能任意开挖，否则会造成路缘石外侧基层损害，影响道路质量。开挖深度和宽度根据设计规定进行，并清理干净基槽。2、砼基础浇筑砼基础浇筑前应全方面对道路边沿即行车道外侧高程进行全方面测量，拟定路缘石纵向顶标高，既要确保路缘石外露高度基本一致，又要确保缘石顶面顺适，从而确保人行道面层的平整度和表面的柔和渐变。基础采用 C15 细石砼浇筑，由于厚度不大，采用人工扎实，表面搓毛。3、路缘石选用① 预制花岗岩路缘石强度等级应符合设计规定。强度不应不大于 C30。② 石质路缘石应采用质地坚硬石质一致、无裂缝、无风化的花岗岩加工，强度应符合设计规定。石材饱水极限抗压强度不应不大于 80MPa。③ 机制花岗岩路缘石加工尺寸，应从长度、宽度、高度、对角线长度、外露面平整度、垂直方正度等方面进行检查，其偏差值必须符合设计规定。机制路缘石表面剁斧、切割纹路应直顺、无死坑、无裂纹。路缘石外倒角或内倒角应适宜，棱角分明，不缺棱掉角。4、路缘石安砌① 测量放样：用水准仪定位，直线段 10~15 米设一定位控制桩，曲线段每 5~10m 设一定位控制桩，路口处每 5m 设一定位桩，并用水准仪在桩上设标高控制线。②...
