2025年铝模代码体系文件VIP免费

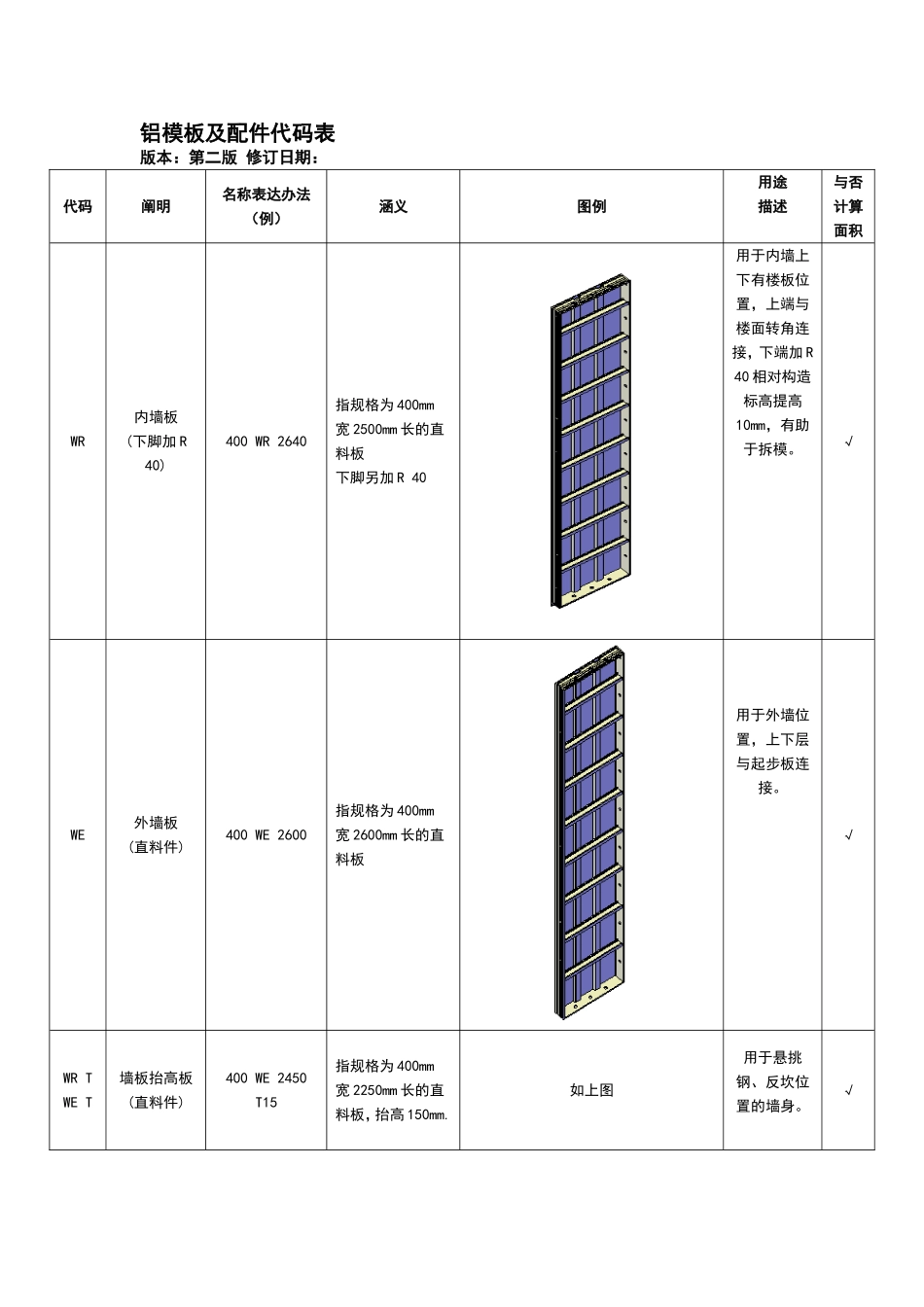

铝模板及配件代码表版本：第二版 修订日期：代码阐明名称表达办法（例）涵义图例用途描述与否计算面积WR内墙板(下脚加 R 40)400 WR 2640指规格为 400mm宽 2500mm 长的直料板下脚另加 R 40用于内墙上下有楼板位置，上端与楼面转角连接，下端加 R 40 相对构造标高提高10mm，有助于拆模。√WE外墙板(直料件)400 WE 2600指规格为 400mm宽 2600mm 长的直料板用于外墙位置，上下层与起步板连接。√WR TWE T墙板抬高板(直料件)400 WE 2450 T15指规格为 400mm宽 2250mm 长的直料板，抬高 150mm.如上图用于悬挑钢、反坎位置的墙身。√T接高板(直料件)1000 T 100指规格为 100 型材 1000mm 长的板用于层高有变化的楼层，顶板与墙板连接。√IC墙板内转角板(直料件)IC 2600指规格为 100+100的转角型材2600mm 长的阴角板(下端无斜口)用于下端无楼板位置，两侧与墙板连接。√ICA墙板内转角板(直料件)ICA 2640指规格为 100+100的转角型材2640mm 长的阴角板(下端切斜口)用于内墙上下有楼板阴角位置，两侧于墙板连接。√ICH窗台转角板 1510 ICH 400指规格为 100+150的转角无拖边型材 400mm 长的直料板。用于窗台转角角，上端与墙板连接，下端与盖板连接。√ICHCU窗台转角内转角板1510 ICHC400+400指规格为 100+150的转角无拖边型材 400mm+400mm长的阴角板。用于窗台转角阴角位，上端与墙板连接，下端与盖板连接。√ICHCE窗台转角外转角板1510 ICHCE 400+400指规格为 100+150的转角无拖边型材 400mm+400mm长的阳角板。用于窗台转角阳角位，上端与墙板连接，下端与盖板连接。 √GB窗台盖板(直料件)400 GB 800指规格为 400mm宽 800mm 长的直料板用于窗台、阳台等位置两侧与 EC 相连√EC外阳角连接件EC 550指规格为 65+65的 EC 型材 550 mm长用于阳角位竖向板与板位。√B梁侧板(直料件)400 B 1100指规格为 400mm宽 1100mm 长的直料板用于梁侧位置上侧与楼面转角连接，下侧与EC 连接。（原则件）√BSB梁底板(直料件)150 BSB 900指规格为 150mm宽 900mm 长的直料板用于梁底位置两侧与 EC连接√BS梁底板(直料件)BS 1100指规格为 BS 型材1100mm 长的直料板用于梁底位置两侧与梁侧板连接√LS梁底转角板（直料件）LS 400指规格为 100+150的转角型材 400mm长的阴角板，孔距50mm 排列用于梁底位置两侧分别与梁底板、墙板连接。√LC梁底转角内转角板LC 400+400指规格为 100+150的转角型...
