2025年屋面虹吸排水系统施工方案及技术手册VIP免费

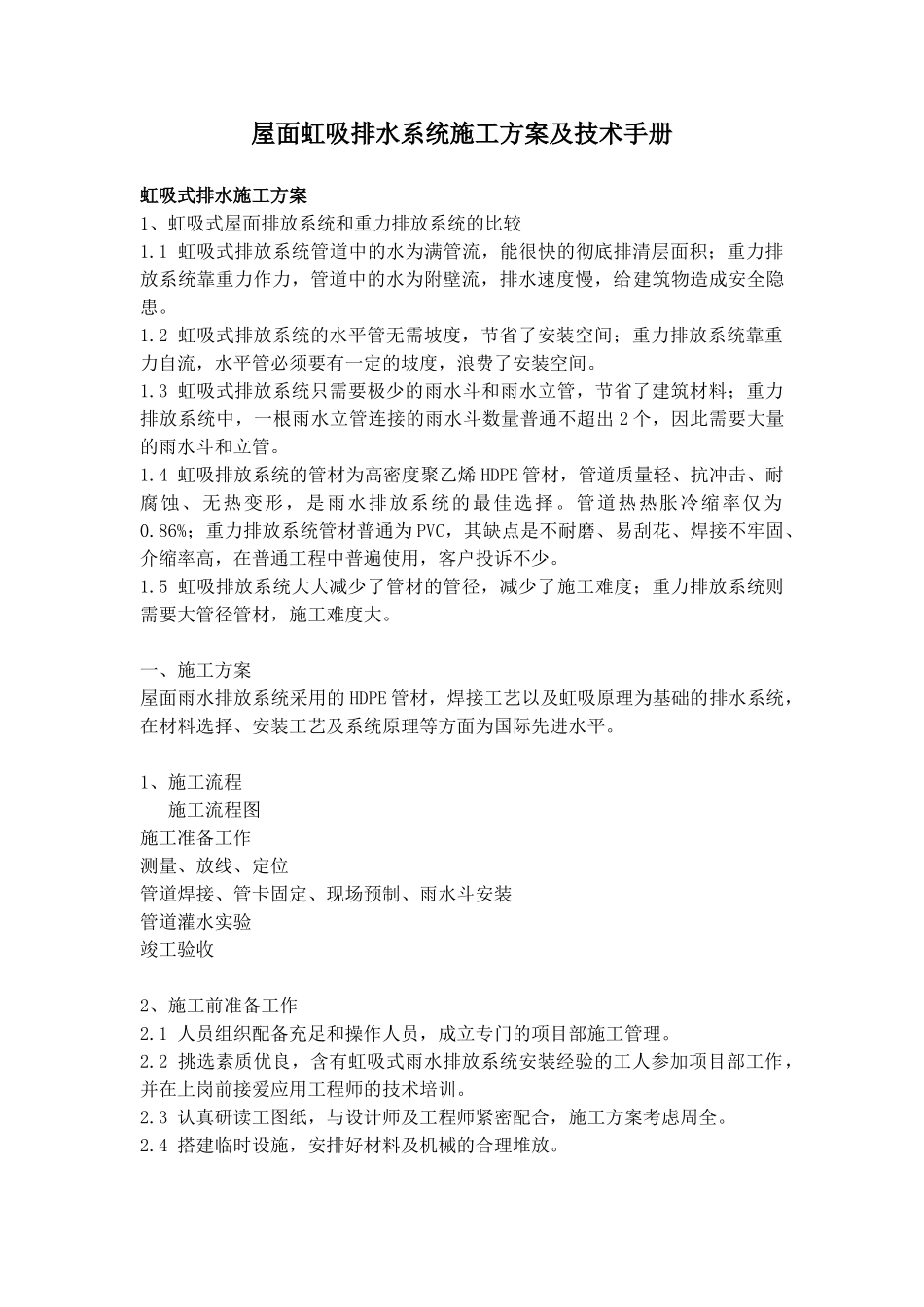

2025年屋面虹吸排水系统施工方案及技术手册_第1页
1/9
2025年屋面虹吸排水系统施工方案及技术手册_第2页
2/9
2025年屋面虹吸排水系统施工方案及技术手册_第3页
3/9
屋面虹吸排水系统施工方案及技术手册虹吸式排水施工方案1、虹吸式屋面排放系统和重力排放系统的比较1.1 虹吸式排放系统管道中的水为满管流,能很快的彻底排清层面积;重力排放系统靠重力作力,管道中的水为附壁流,排水速度慢,给建筑物造成安全隐患。1.2 虹吸式排放系统的水平管无需坡度,节省了安装空间;重力排放系统靠重力自流,水平管必须要有一定的坡度,浪费了安装空间。1.3 虹吸式排放系统只需要极少的雨水斗和雨水立管,节省了建筑材料;重力排放系统中,一根雨水立管连接的雨水斗数量普通不超出 2 个,因此需要大量的雨水斗和立管。1.4 虹吸排放系统的管材为高密度聚乙烯 HDPE 管材,管道质量轻、抗冲击、耐腐蚀、无热变形,是雨水排放系统的最佳选择。管道热热胀冷缩率仅为0.86%;重力排放系统管材普通为 PVC,其缺点是不耐磨、易刮花、焊接不牢固、介缩率高,在普通工程中普遍使用,客户投诉不少。1.5 虹吸排放系统大大减少了管材的管径,减少了施工难度;重力排放系统则需要大管径管材,施工难度大。一、施工方案屋面雨水排放系统采用的 HDPE 管材,焊接工艺以及虹吸原理为基础的排水系统,在材料选择、安装工艺及系统原理等方面为国际先进水平。1、施工流程 施工流程图施工准备工作测量、放线、定位管道焊接、管卡固定、现场预制、雨水斗安装管道灌水实验竣工验收2、施工前准备工作2.1 人员组织配备充足和操作人员,成立专门的项目部施工管理。2.2 挑选素质优良,含有虹吸式雨水排放系统安装经验的工人参加项目部工作,并在上岗前接爱应用工程师的技术培训。2.3 认真研读工图纸,与设计师及工程师紧密配合,施工方案考虑周全。2.4 搭建临时设施,安排好材料及机械的合理堆放。2.5 安排好有关仪器、机具、辅助材料的进场。2.6 对施工人员强化工程质量和安全文明施工等方面的督导。2.7 支架电焊等工艺操作人员必须持证上岗。2.8 严格按照施工国图纸上的规定进行现场测量,并在管道安装迈进行再次复检查,确保管道安装完全符合施工图纸的规定和验收规范的规定。(注:如果现场管道固定支架在钢构造体上定位,则按现场定位进行操作。)3、管道连接及安装虹吸式雨水排放系统 HDPE 管道的连接有对焊接和电焊管箍连接件连接两种连接方式。管道焊接严格按照管道碰焊对接操作规程进行,管道对接处质量达成接口平直,焊缝均道同一轴向的方向进行,轴向差别误差不不不大于 1 毫米。4、对焊连接4.1 对焊时一定保持焊接...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年屋面虹吸排水系统施工方案及技术手册
