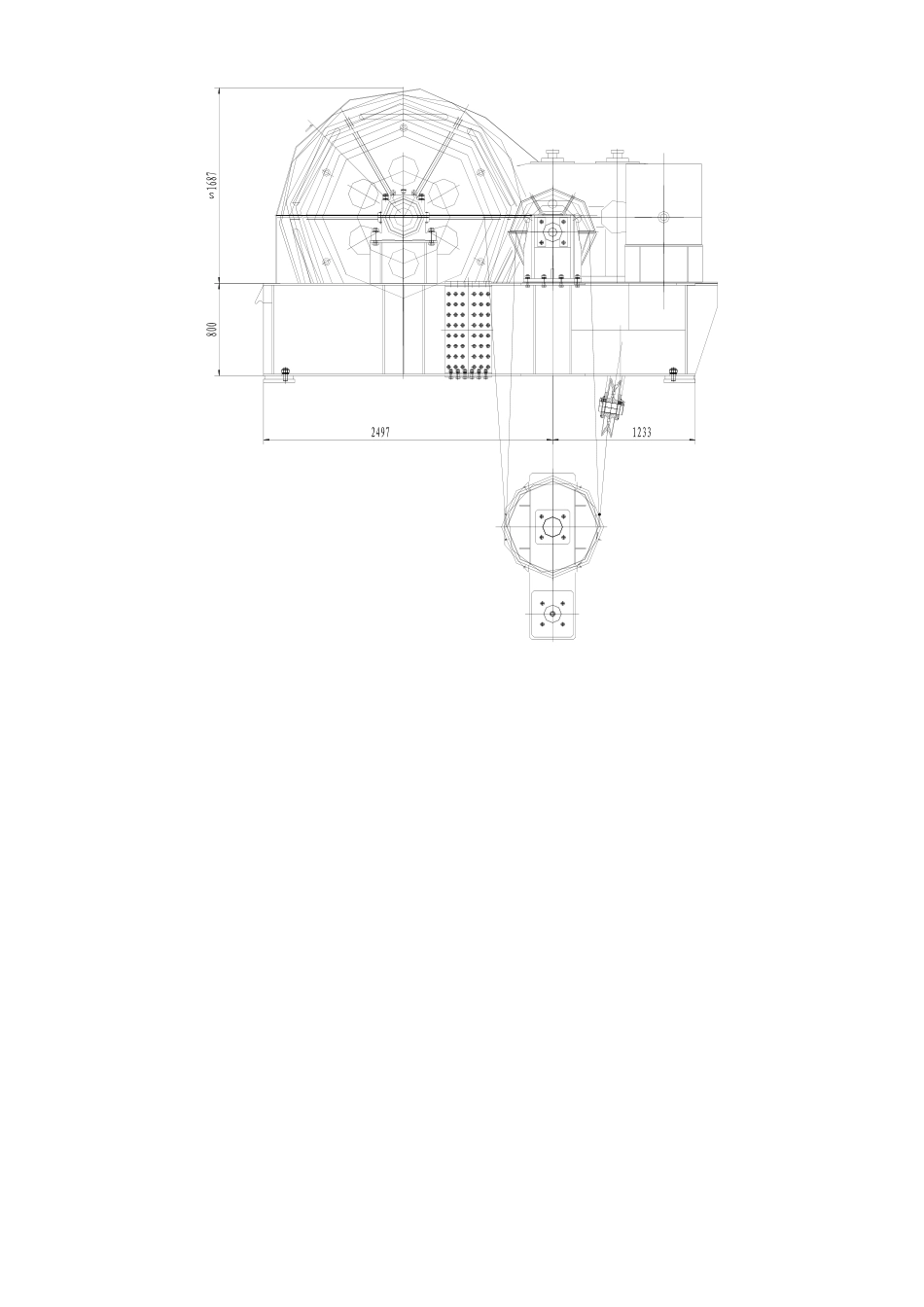

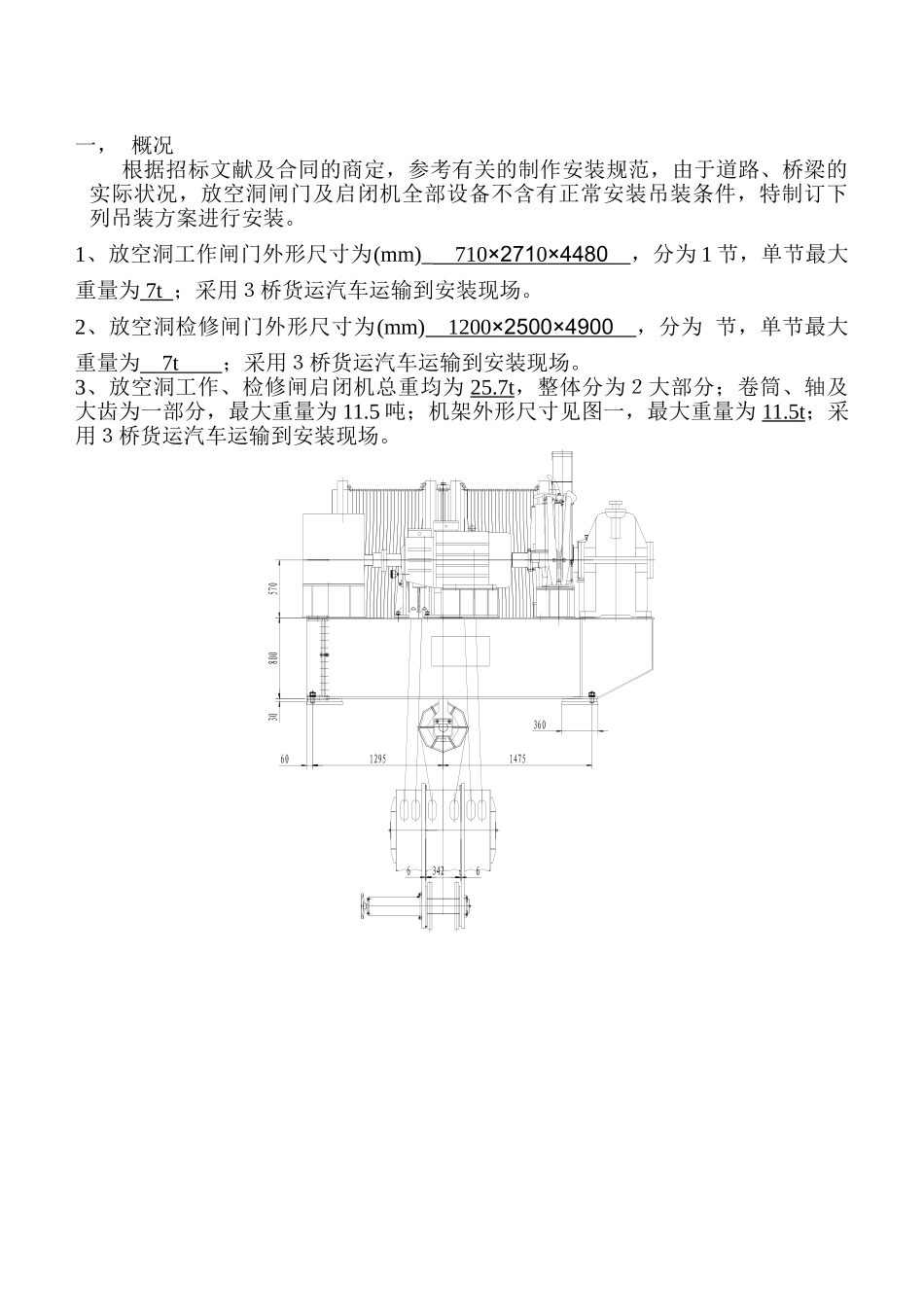

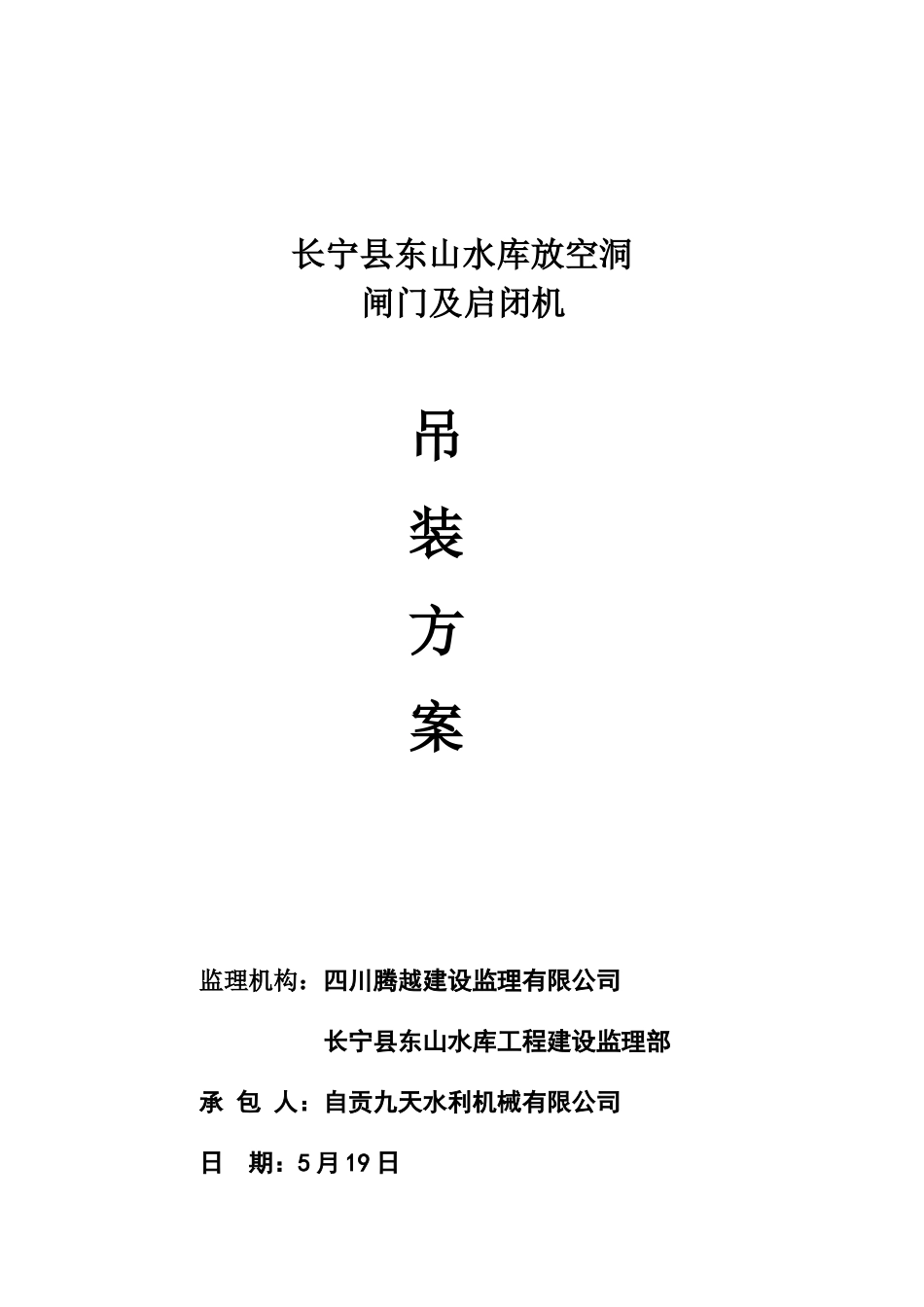

长宁县东山水库放空洞闸门及启闭机吊装方案 监理机构：四川腾越建设监理有限公司 长宁县东山水库工程建设监理部承 包 人：自贡九天水利机械有限公司 日 期：5 月 19 日一， 概况根据招标文献及合同的商定，参考有关的制作安装规范，由于道路、桥梁的实际状况，放空洞闸门及启闭机全部设备不含有正常安装吊装条件，特制订下列吊装方案进行安装。1、放空洞工作闸门外形尺寸为(mm)_ 710 × 271 0 × 4480 ，分为 1 节，单节最大重量为 7t ；采用３桥货运汽车运输到安装现场。2、放空洞检修闸门外形尺寸为(mm) 1200 × 2500 × 4900 ，分为 节，单节最大重量为 7t ；采用３桥货运汽车运输到安装现场。3、放空洞工作、检修闸启闭机总重均为 25.7t，整体分为２大部分；卷筒、轴及大齿为一部分，最大重量为 11.5 吨；机架外形尺寸见图一，最大重量为 11.5t；采用３桥货运汽车运输到安装现场。二、安装现场道路货车及吊车司机到现场查看，大坝右岸转弯处需要平整加宽，放空洞引桥段路面需要平整压实，放空洞引桥端头处需平整加宽压实。三、闸门、启闭机的吊装基本方案 1，产品卸车现场吊装设备选用 25 吨汽车吊进行全部产品的卸车及配合再次转运，吊车停放于放空洞引桥头一侧，产品卸车时按编号及次序依次摆放，等待再次转运。 2，转运轨道及平车制造 ①、租用 8 吨汽车吊配合完毕；轨道中心距为 2.6 米，长度为 54 米；轨道主梁采用 2×14#工字钢（组焊件），横向连接横梁采用 10#槽钢，左右固定支撑采用 10#槽钢，轨道底面调节采用硬橡胶板及钢板垫平，全部轨道、横梁、左右支撑焊接为一整体。 ②、租用 8 吨汽车吊配合完毕；平车主梁横向中心距为 2.6 米，纵向中心距为3.5 米，支架高度 0.2—1.2 米。平车主梁采用 20#工字钢，次梁及支架采用14#工字钢，主动轮采用 4 组 8 轮组合件装配而成；平车牵引动力采用 3 吨固定式卷扬机，同时作 3 级变速解决，配滑轮组及全套附件。 3，垂直起吊吊架制造及设备 ①、由于吊架制造全过程都在工作闸室与检修闸室之间，采用 3 吨汽车吊配合制造的全过程。 ②、垂直起吊吊架前后横向为人字门型架，底部中心为 4.4 米，顶部中心为2.2 米，立柱为 Ф426×8 钢管，前立柱每根高度为 6.5 米，后立柱每根高度为3.0 米，立柱顶板及底板采用钢板（20×800×800—8 件），支撑钢板板（12×300×300—64 件）；前后门架上横梁分别采用 56#...
