2025年贴片机操作作业规程完整VIP免费

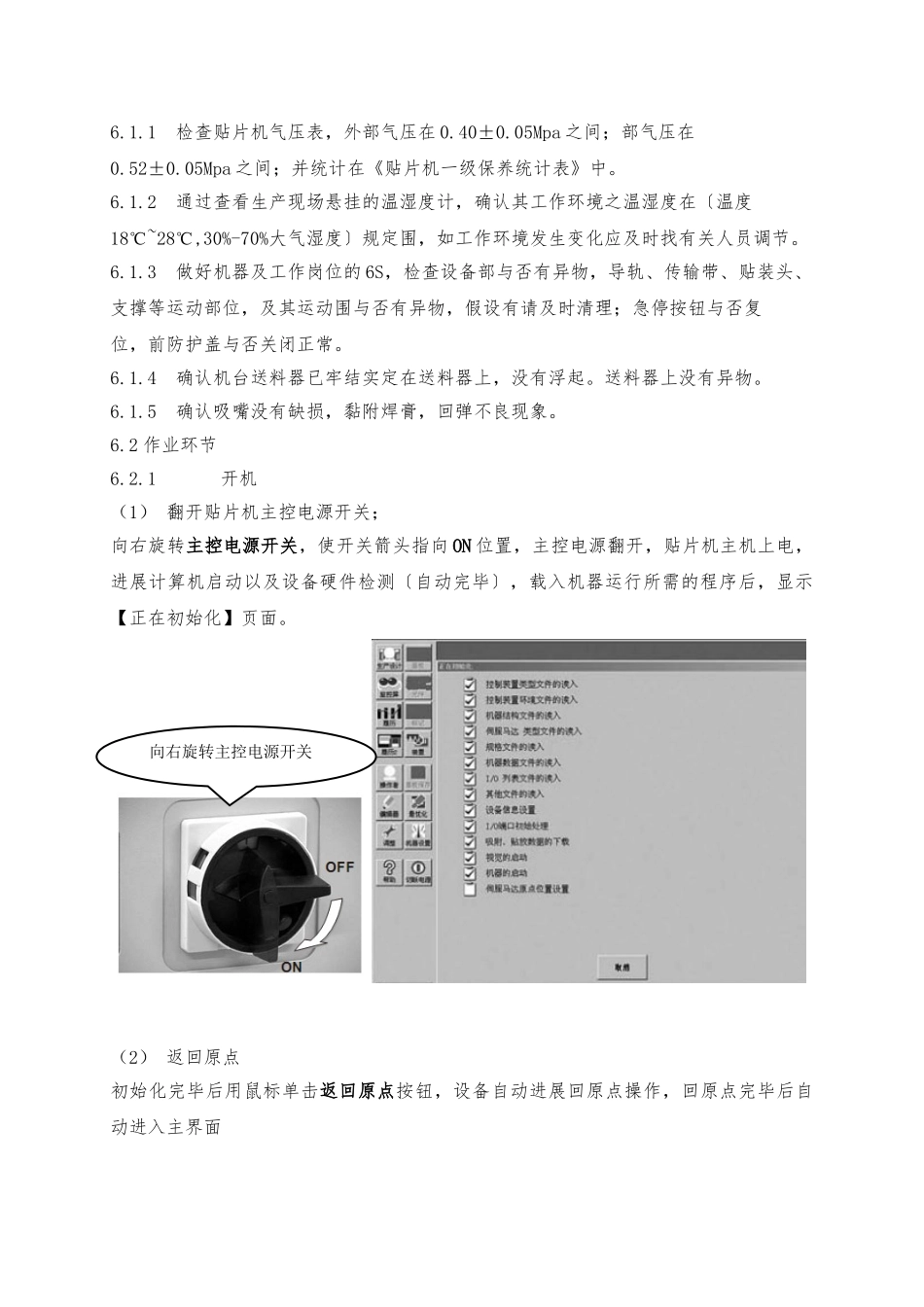

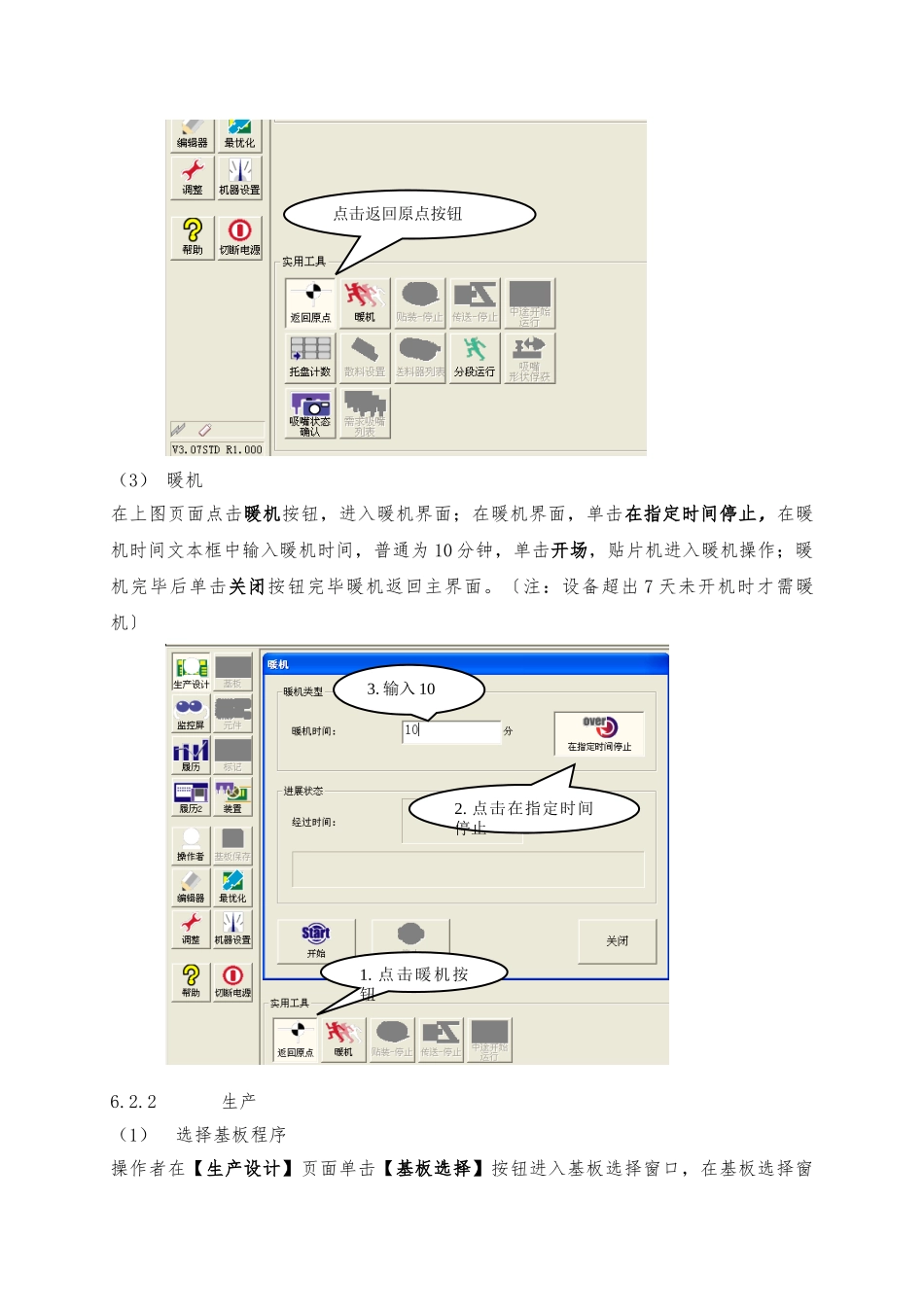

贴片机操作作业规程1目的为规 SMT 贴片机的操作，提高产品直通率和设备运用率及便于管理,并给贴片机操作员提供平安的操作指导。2合用围合用于 SMT 车间贴片机3名词解释SMT(Surface Mounting Technology)外表贴装技术4职责4.1 SMT 工程师负责本文献的制订及修改。4.2 贴片机操作员要严格按本文献执行，严禁超越权限更改机器参数。4.3 SMT 技术员负责对操作员的工作和技术指导。4.4 生产主管监视执行状况。5功效介绍① ACTIVE 使该面板上的其它按钮有效。②READY 解除紧急停机、使伺服呈启动状态③RESET 停止运行、返回基板生产的准备状态。④START 根据基板程序进展元件的贴装。⑤STOP 中断机器运行。用 start 按钮重新启动机器。⑥ERROR CLEAR 去除出错时的报警蜂鸣和报警画面。⑦EMERGENCY STOP 按此按钮，机器呈紧急停机状态。要解除时那么向右旋转6管理规定6.1 作业前期检查①②③④⑤⑥⑦6.1.1检查贴片机气压表，外部气压在 0.40±0.05Mpa 之间；部气压在0.52±0.05Mpa 之间；并统计在《贴片机一级保养统计表》中。6.1.2通过查看生产现场悬挂的温湿度计，确认其工作环境之温湿度在〔温度18℃~28℃,30%-70%大气湿度〕规定围，如工作环境发生变化应及时找有关人员调节。6.1.3做好机器及工作岗位的 6S，检查设备部与否有异物，导轨、传输带、贴装头、 支撑等运动部位，及其运动围与否有异物，假设有请及时清理；急停按钮与否复 位，前防护盖与否关闭正常。6.1.4确认机台送料器已牢结实定在送料器上，没有浮起。送料器上没有异物。6.1.5确认吸嘴没有缺损，黏附焊膏，回弹不良现象。6.2 作业环节6.2.1开机（1） 翻开贴片机主控电源开关；向右旋转主控电源开关，使开关箭头指向 ON 位置，主控电源翻开，贴片机主机上电，进展计算机启动以及设备硬件检测〔自动完毕〕，载入机器运行所需的程序后，显示【正在初始化】页面。（2） 返回原点初始化完毕后用鼠标单击返回原点按钮，设备自动进展回原点操作，回原点完毕后自动进入主界面向右旋转主控电源开关（3） 暖机在上图页面点击暖机按钮，进入暖机界面；在暖机界面，单击在指定时间停止，在暖机时间文本框中输入暖机时间，普通为 10 分钟，单击开场，贴片机进入暖机操作；暖机完毕后单击关闭按钮完毕暖机返回主界面。〔注：设备超出 7 天未开机时才需暖机〕6.2.2生产（1）选择基板程序操作者在【生产设计】页面单击【基板选择】按钮进入基板选择窗口，在基板...
