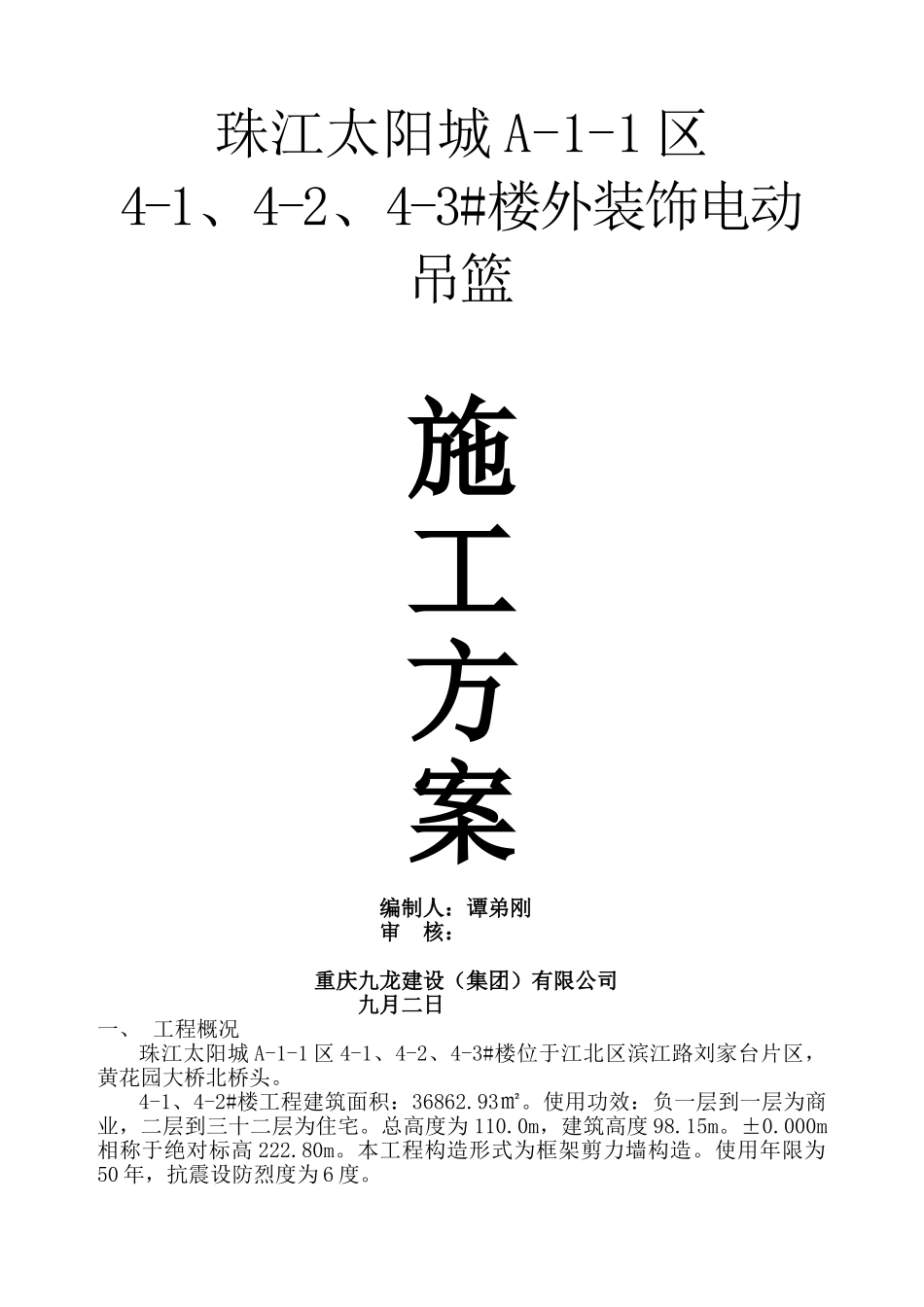

珠江太阳城 A-1-1 区4-1、4-2、4-3#楼外装饰电动吊篮施工方案编制人：谭弟刚审 核：重庆九龙建设（集团）有限公司九月二日一、 工程概况珠江太阳城 A-1-1 区 4-1、4-2、4-3#楼位于江北区滨江路刘家台片区，黄花园大桥北桥头。4-1、4-2#楼工程建筑面积：36862.93㎡。使用功效：负一层到一层为商业，二层到三十二层为住宅。总高度为 110.0m，建筑高度 98.15m。±0.000m相称于绝对标高 222.80m。本工程构造形式为框架剪力墙构造。使用年限为50 年，抗震设防烈度为 6 度。4-3#楼工程建筑面积:19912.73㎡。使用功效：负二层到二层为会所,三到三十一层为住宅。总高度为 115.5m，建筑高度 99.60m。±0.000m 相称于绝对标高 224.10m。本工程构造形式为框架剪力墙构造。使用年限为 50 年，抗震设防烈度为 6 度。外墙装饰施工将采用电动吊篮作为施工辅助设备。二、 吊篮的构造构成吊篮由吊篮架、提高器、保险器、电控箱、钢丝绳、悬挂机构（挑梁）等部分构成，详见附图。重要参数性能以下表：项 目技 术 数 据备 注额定荷载500kg含作业人员的活荷载升降速度5m/min保险器锁绳速度15~30 m/min保险钢丝绳直径9.3 mm主钢丝绳直径9.3 mm电机功率1.5kw/台×2 电源380V、50HZ三相五线制配电吊篮长度1.0m/节、2.0m/节、2.5/节吊篮自重650kg出厂配重50 kg×20 件必要时随悬挑加大而加重三、 吊篮平面布置裙房以上的原则层外墙装饰均采用吊篮施工，吊篮安装总数量为 114 个。详见吊篮安装分布图。悬挑吊篮内侧与墙面的间隙为 200~350，在雨篷板、空调板及其它悬挑板位置，离板间隙为 100~150。四、 吊篮安装1、根据平面布置图选用适宜的吊篮，拟定挑梁的伸出长度，两根悬挑梁横向间距应与吊篮长度吻合。2、吊篮悬挑梁成 10º倾斜度，外挑长度 1.1~1.5m。3、将挑梁按图示安装联接，应使臂的前端比后端高，各处联接牢固，最后拉紧加强绳。4、将吊篮各部分联接，应牢固无松动，电控箱应挂在吊篮中部。5、将钢丝绳挂在挑梁端部，其位置应与提高器、保险器分别对应。挂放钢丝绳时，不允许出现扭折现象。6、将限位盘固定在保险钢丝绳上需要限位的位置。7、扳动保险器上的“松开”手柄，将钢丝绳从上往下穿入机体。8、按图 5 安装限位开关。9、接通电源，向提高器中穿入钢丝绳，开动提高器，钢丝绳可自动从另一端穿出。10、 吊篮前端支架无法安装时，可将挑梁直接搁置在女儿墙上，再用钢管架将挑梁连接为整体，避免挑梁倾覆而失稳...
