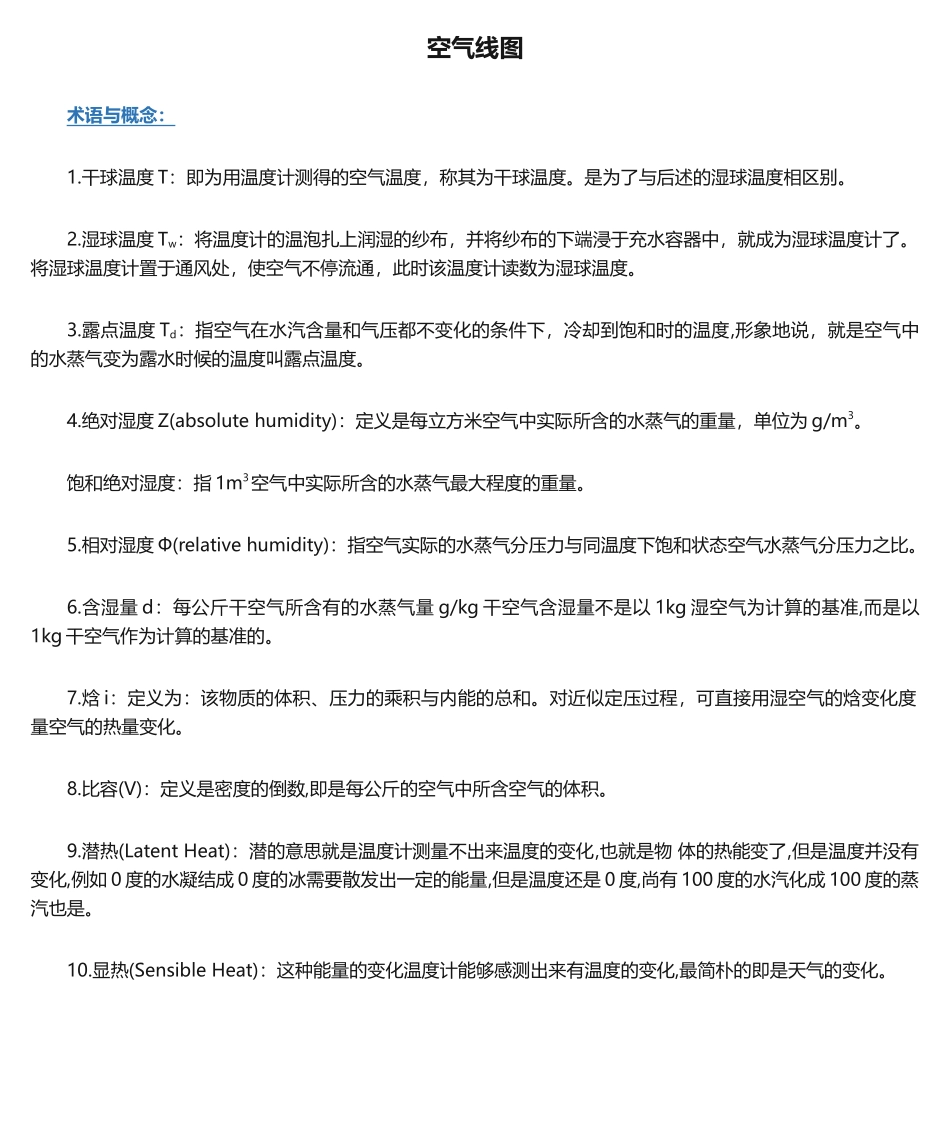

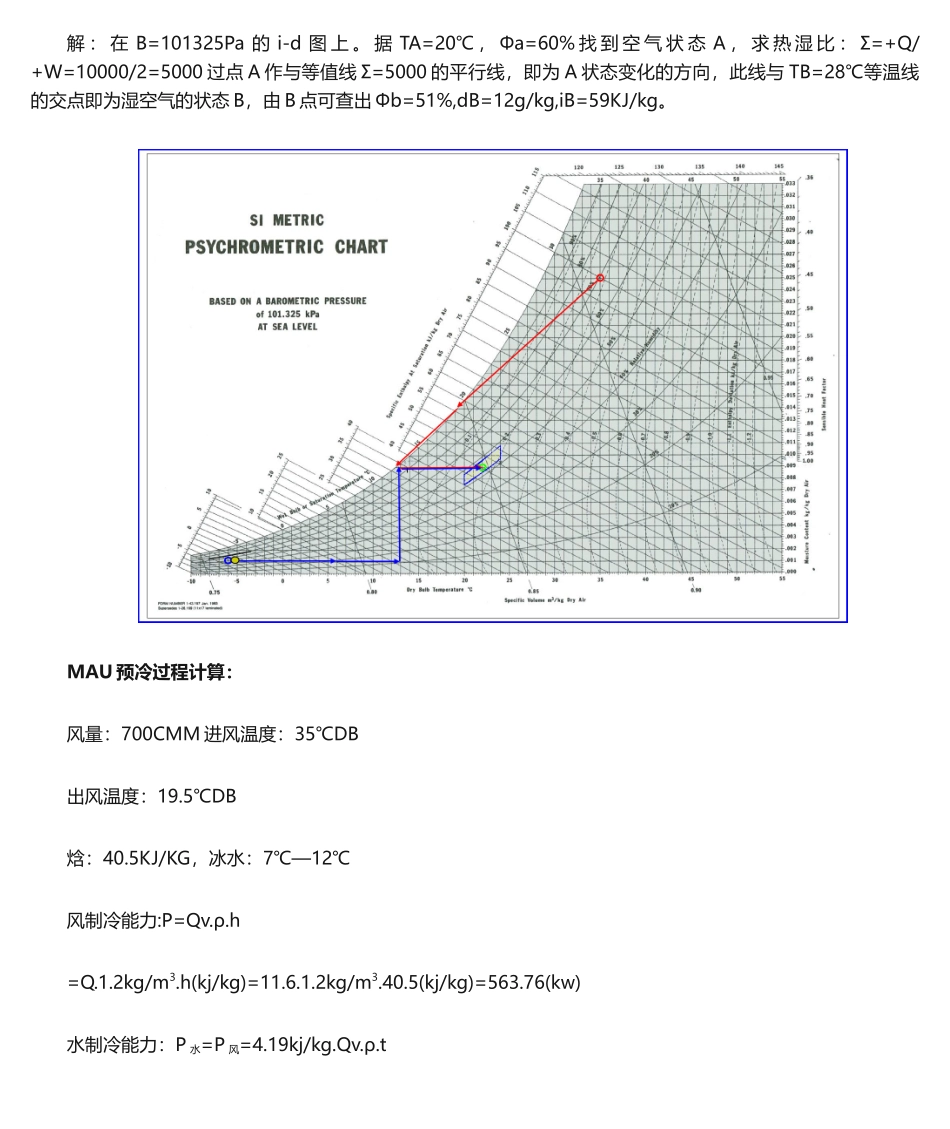

空气线图术语与概念：1.干球温度 T：即为用温度计测得的空气温度，称其为干球温度。是为了与后述的湿球温度相区别。2.湿球温度 Tw：将温度计的温泡扎上润湿的纱布，并将纱布的下端浸于充水容器中，就成为湿球温度计了。将湿球温度计置于通风处，使空气不停流通，此时该温度计读数为湿球温度。3.露点温度 Td：指空气在水汽含量和气压都不变化的条件下，冷却到饱和时的温度,形象地说，就是空气中的水蒸气变为露水时候的温度叫露点温度。4.绝对湿度 Z(absolute humidity)：定义是每立方米空气中实际所含的水蒸气的重量，单位为 g/m3。饱和绝对湿度：指 1m3空气中实际所含的水蒸气最大程度的重量。5.相对湿度 Ф(relative humidity)：指空气实际的水蒸气分压力与同温度下饱和状态空气水蒸气分压力之比。6.含湿量 d：每公斤干空气所含有的水蒸气量 g/kg 干空气含湿量不是以 1kg 湿空气为计算的基准,而是以1kg 干空气作为计算的基准的。7.焓 i：定义为：该物质的体积、压力的乘积与内能的总和。对近似定压过程，可直接用湿空气的焓变化度量空气的热量变化。8.比容(V)：定义是密度的倒数,即是每公斤的空气中所含空气的体积。9.潜热(Latent Heat)：潜的意思就是温度计测量不出来温度的变化,也就是物 体的热能变了,但是温度并没有变化,例如 0 度的水凝结成 0 度的冰需要散发出一定的能量,但是温度还是 0 度,尚有 100 度的水汽化成 100 度的蒸汽也是。10.显热(Sensible Heat)：这种能量的变化温度计能够感测出来有温度的变化,最简朴的即是天气的变化。11.热湿比 ε：热湿比定义为湿空气焓的变化与湿量的比,用公式表达:ε=Δi/Δd。单位是 j/g 或者 Kj/kg，热湿比有正有负,能够代表湿空气状态变化的方向。运用热湿比求空气状态举例：已知 B=101325Pa，湿空气初参数为 TA=20℃，Φa=60%，当增加 10000KJ/H 的热量和 2KG/H 的湿量后，温度 TB=28℃，求湿空气的终状态。解 ： 在 B=101325Pa 的 i-d 图 上 。 据 TA=20℃ ， Φa=60% 找 到 空 气 状 态 A ， 求 热 湿 比 ： Σ=+Q/+W=10000/2=5000 过点 A 作与等值线 Σ=5000 的平行线，即为 A 状态变化的方向，此线与 TB=28℃等温线的交点即为湿空气的状态 B，由 B 点可查出 Φb=51%,dB=12g/kg,iB=59KJ/kg。MAU 预冷过程计算：风量：700CMM 进风温度：35℃DB出风温度：19.5℃DB焓：40.5KJ/KG，冰水：7℃—12℃风制冷能力:P=Qv....
