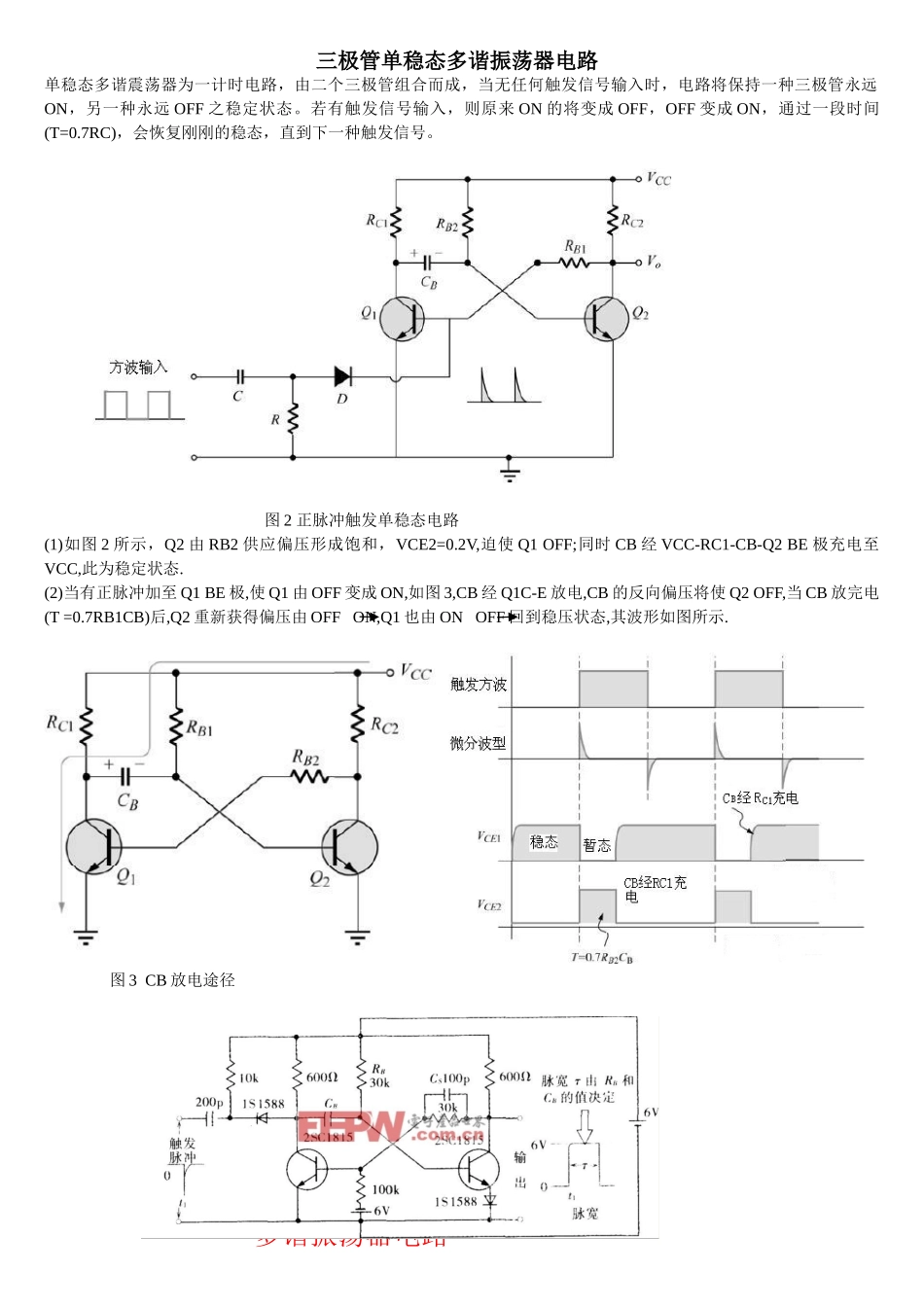

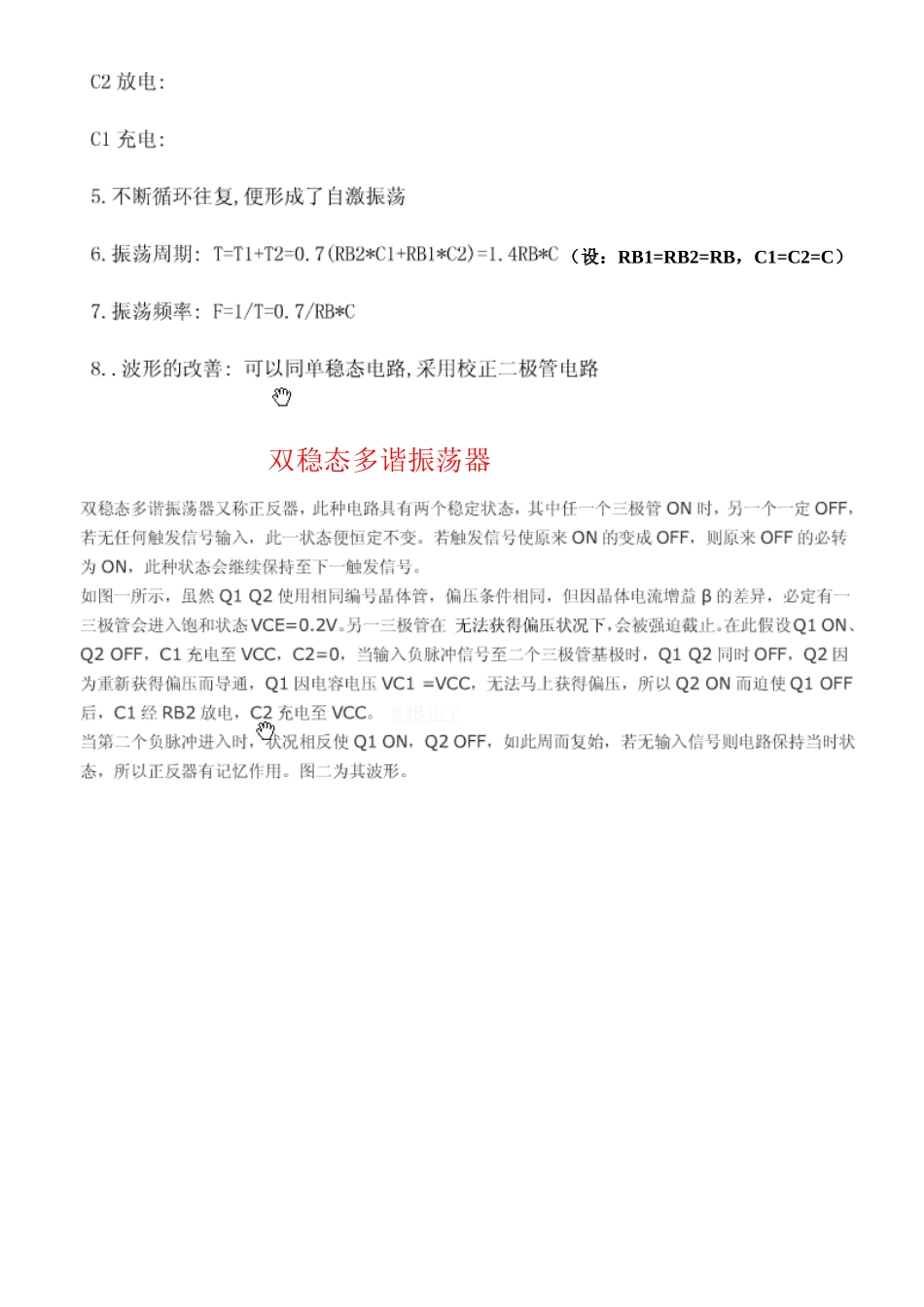

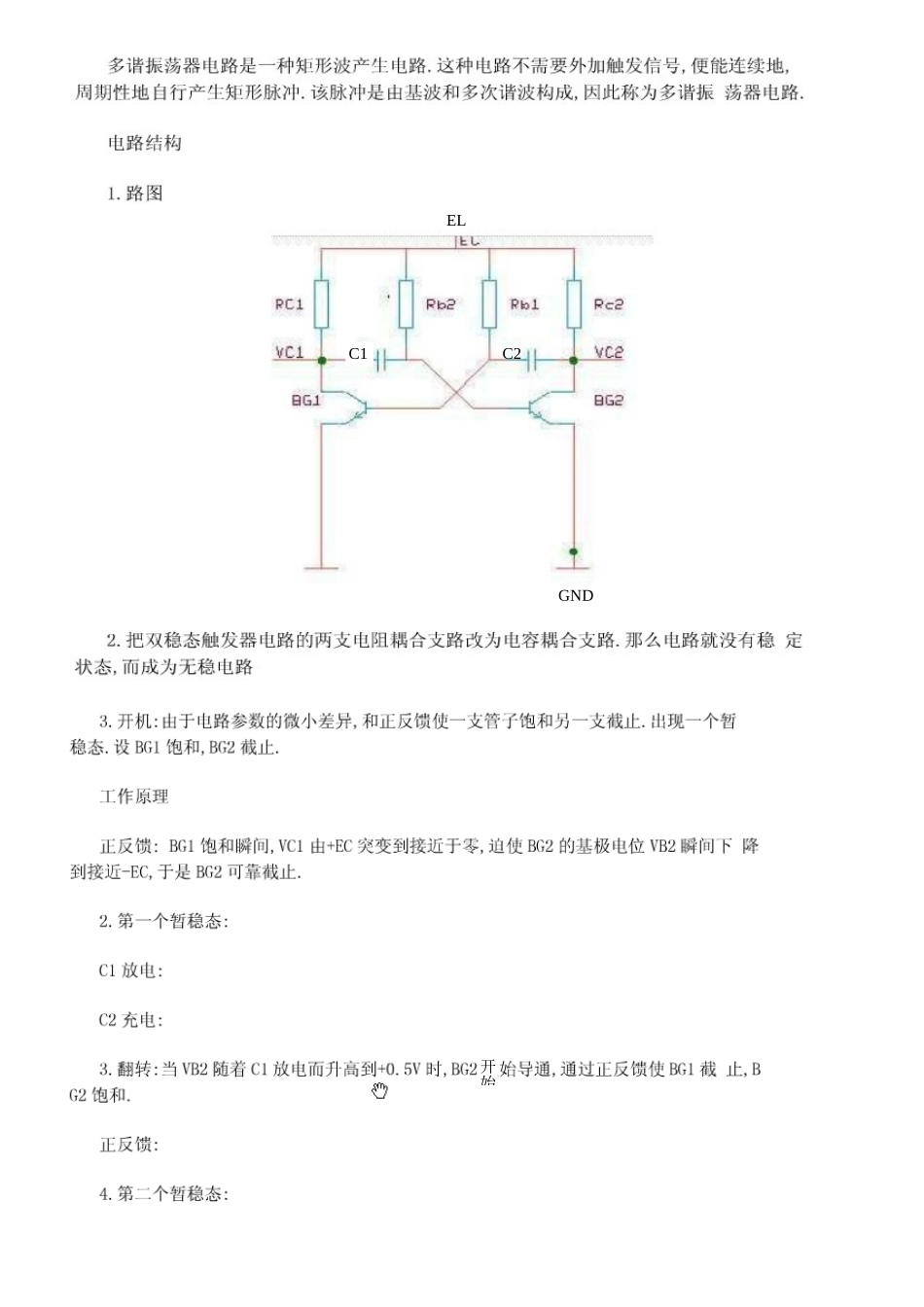

三极管单稳态多谐振荡器电路 单稳态多谐震荡器为一计时电路，由二个三极管组合而成，当无任何触发信号输入时，电路将保持一种三极管永远ON，另一种永远 OFF 之稳定状态。若有触发信号输入，则原来 ON 的将变成 OFF，OFF 变成 ON，通过一段时间(T=0.7RC)，会恢复刚刚的稳态，直到下一种触发信号。图 2 正脉冲触发单稳态电路(1)如图 2 所示，Q2 由 RB2 供应偏压形成饱和，VCE2=0.2V,迫使 Q1 OFF;同时 CB 经 VCC-RC1-CB-Q2 BE 极充电至VCC,此为稳定状态.(2)当有正脉冲加至 Q1 BE 极,使 Q1 由 OFF 变成 ON,如图 3,CB 经 Q1C-E 放电,CB 的反向偏压将使 Q2 OFF,当 CB 放完电(T =0.7RB1CB)后,Q2 重新获得偏压由 OFF ON,Q1 也由 ON OFF 回到稳压状态,其波形如图所示.图 3 CB 放电途径多谐振荡器电路ELGNDC2C1开始双稳态多谐振荡器（设：RB1=RB2=RB，C1=C2=C）无稳态多谐振荡器电路555 无稳态多谐振荡器电路 图 1 无稳态电路 无单稳态多谐振荡器电路如图 1 所示，当加上电源后，电容器 C1 经外接电阻 Ra 与 Rb 由 Vcc充电，电容器 C1 两端电压始终上升到 2/3Vcc(第六脚之临界电压)，于是触发 NE555 的第三脚的输出为低态。另外，放电电晶体被驱动而导通，使得第七脚的输出将电容 C1 经电阻 Rb 放电，电容器的电压就开始下降，直到它降到触发位准 1/3Vcc，正反器再次被触发，使第三脚输出回到高态，且放电晶体管截流，于是电容器 C1 再次经由电阻 Ra 及 Rb 充电，重复这些动作就会产生振荡。 充电途径：由 Vcc 出发，经由 Ra 及 Rb 至电容器 C1。 放电途径：由电容器 C1 出发，经由 Rb 至 NE555 之第七脚。 周期 T=[0.7(Ra+Rb)*C1]+[0.7*Rb*C1]三极管无稳态多谐振荡器电路此电路之输出并不会固定在某一稳定状态，其输出会在两个稳态(饱和或截止)之间交替变换，因此输出波形似近一方波。 如图 2 即为无稳态多谐震荡器电路，图中两个三极管 Q1、Q2 在“Q1 饱和／Q2 截止”和“Q1 截止／Q2饱和”，二种状态周期性的交换，其工作原理以下： 图 3 当 VCC 通电瞬间 图 4 C2 放电，C1 充电回路(1)如图 3 当 VCC接上瞬间，Q1、Q2分别由 RB1、RB2获得正向偏压，同时 C1、C2亦分别经 RC1、RC2充电。(2)由于 Q1、Q2 的特性无法百分之百相似，假设某一三极管 Q1 之电流增益比另一种三极管 Q2 高，则Q1 会比 Q2 先进入饱和(ON)状态，...
