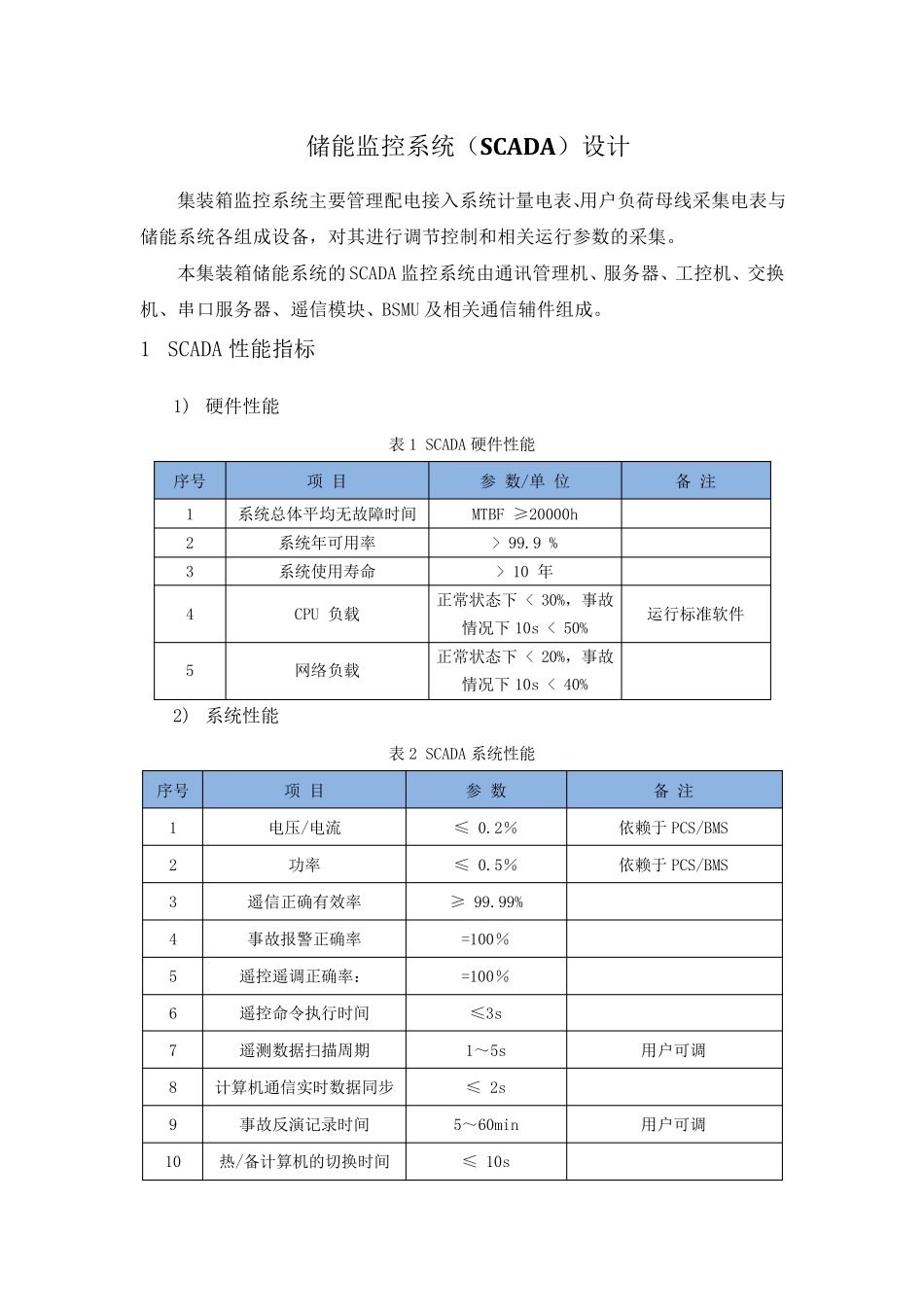

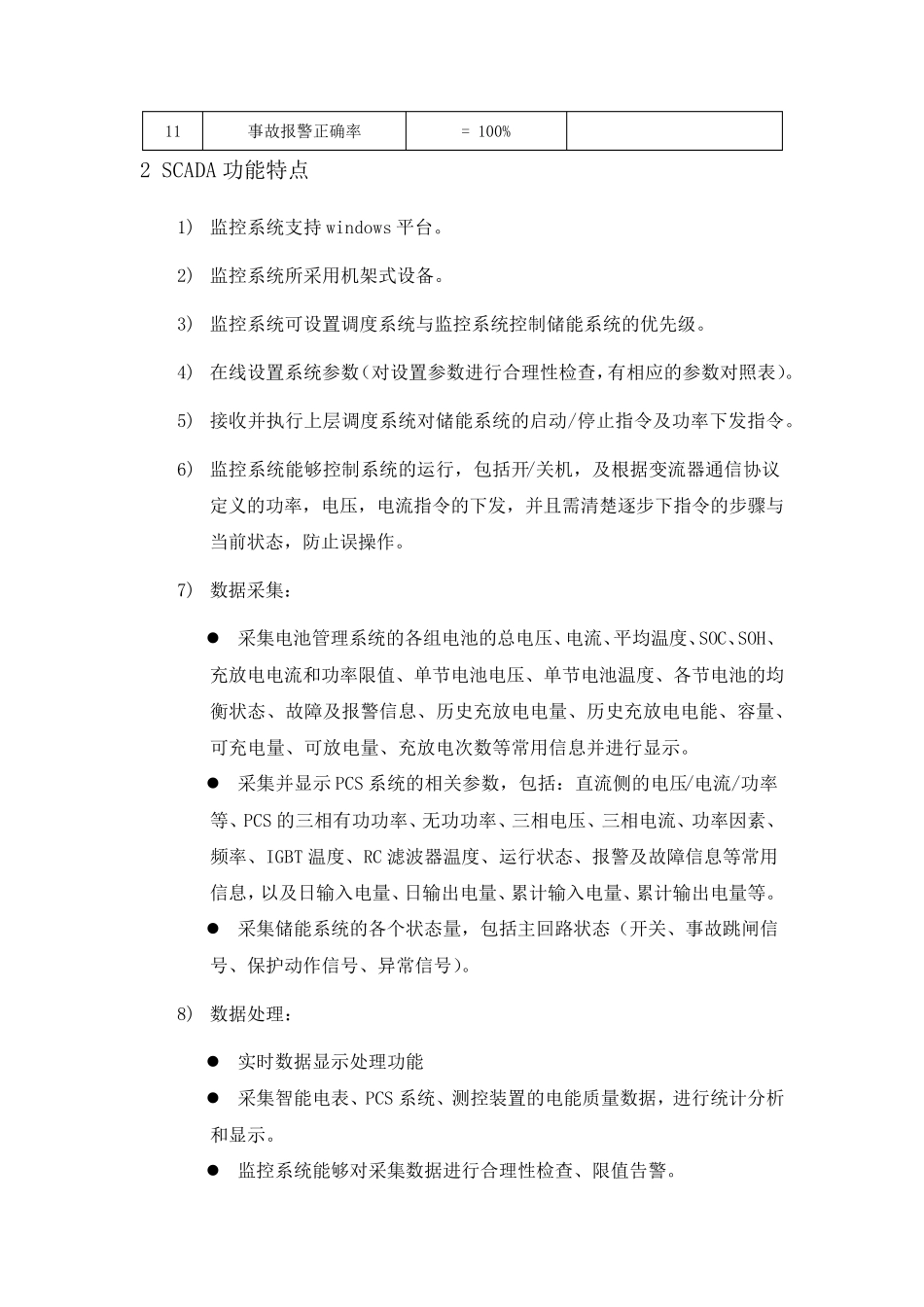

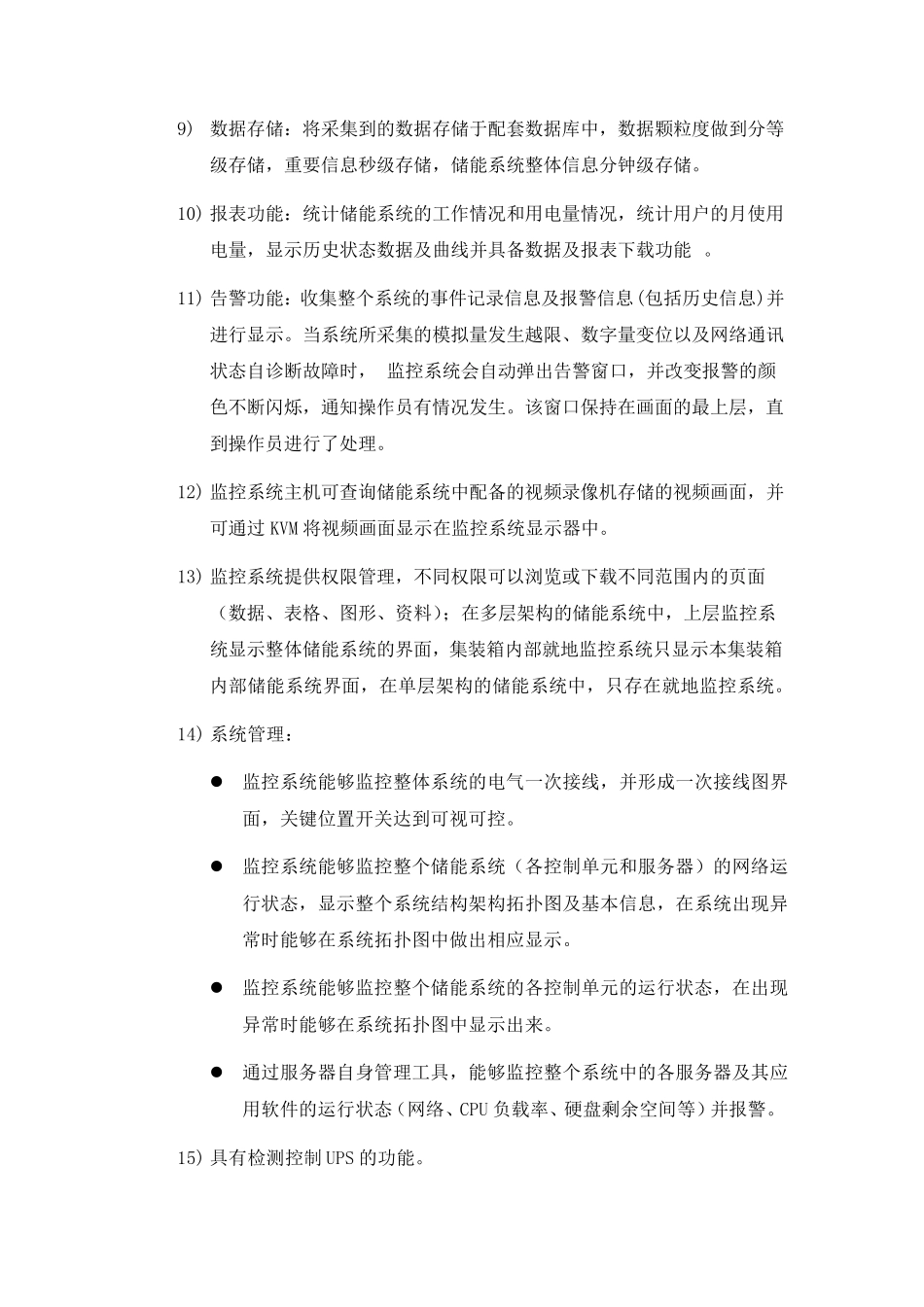

� 储能监控系统（SCADA）设计�集装箱监控系统主要管理配电接入系统计量电表、用户负荷母线采集电表与储能系统各组成设备，对其进行调节控制和相关运行参数的采集。 本集装箱储能系统的SCADA 监控系统由通讯管理机、服务器、工控机、交换机、串口服务器、遥信模块、BSMU 及相关通信辅件组成。 1 SCADA 性能指标 1) 硬件性能 表1 SCADA 硬件性能 序号 项 目 参 数/单 位 备 注 1 系统总体平均无故障时间 MTBF ≥20000h 2 系统年可用率 > 99.9 % 3 系统使用寿命 > 10 年 4 CPU 负载 正常状态下 < 30%，事故情况下10s < 50% 运行标准软件 5 网络负载 正常状态下 < 20%，事故情况下10s < 40% 2) 系统性能 表2 SCADA 系统性能 序号 项 目 参 数 备 注 1 电压/电流 ≤ 0.2％ 依赖于PCS/BMS 2 功率 ≤ 0.5％ 依赖于PCS/BMS 3 遥信正确有效率 ≥ 99.99% 4 事故报警正确率 =100％ 5 遥控遥调正确率： =100％ 6 遥控命令执行时间 ≤3s 7 遥测数据扫描周期 1～5s 用户可调 8 计算机通信实时数据同步 ≤ 2s 9 事故反演记录时间 5～60min 用户可调 10 热/备计算机的切换时间 ≤ 10s 11 事故报警正确率 = 100% 2 SCADA 功能特点 1) 监控系统支持windows 平台。 2) 监控系统所采用机架式设备。 3) 监控系统可设置调度系统与监控系统控制储能系统的优先级。 4) 在线设置系统参数（对设置参数进行合理性检查，有相应的参数对照表）。 5) 接收并执行上层调度系统对储能系统的启动/停止指令及功率下发指令。 6) 监控系统能够控制系统的运行，包括开/关机，及根据变流器通信协议定义的功率，电压，电流指令的下发，并且需清楚逐步下指令的步骤与当前状态，防止误操作。 7) 数据采集： 采集电池管理系统的各组电池的总电压、电流、平均温度、SOC、SOH、充放电电流和功率限值、单节电池电压、单节电池温度、各节电池的均衡状态、故障及报警信息、历史充放电电量、历史充放电电能、容量、可充电量、可放电量、充放电次数等常用信息并进行显示。 采集并显示PCS 系统的相关参数，包括：直流侧的电压/电流/功率等、PCS 的三相有功功率、无功功率、三相电压、三相电流、功率因素、频率、IGBT 温度、RC 滤波器温度、运行状态、报警及故障信息等常用信息，以及日输入电量、日输出电量、累计输入电量、累计输出电量等。 采集储...
