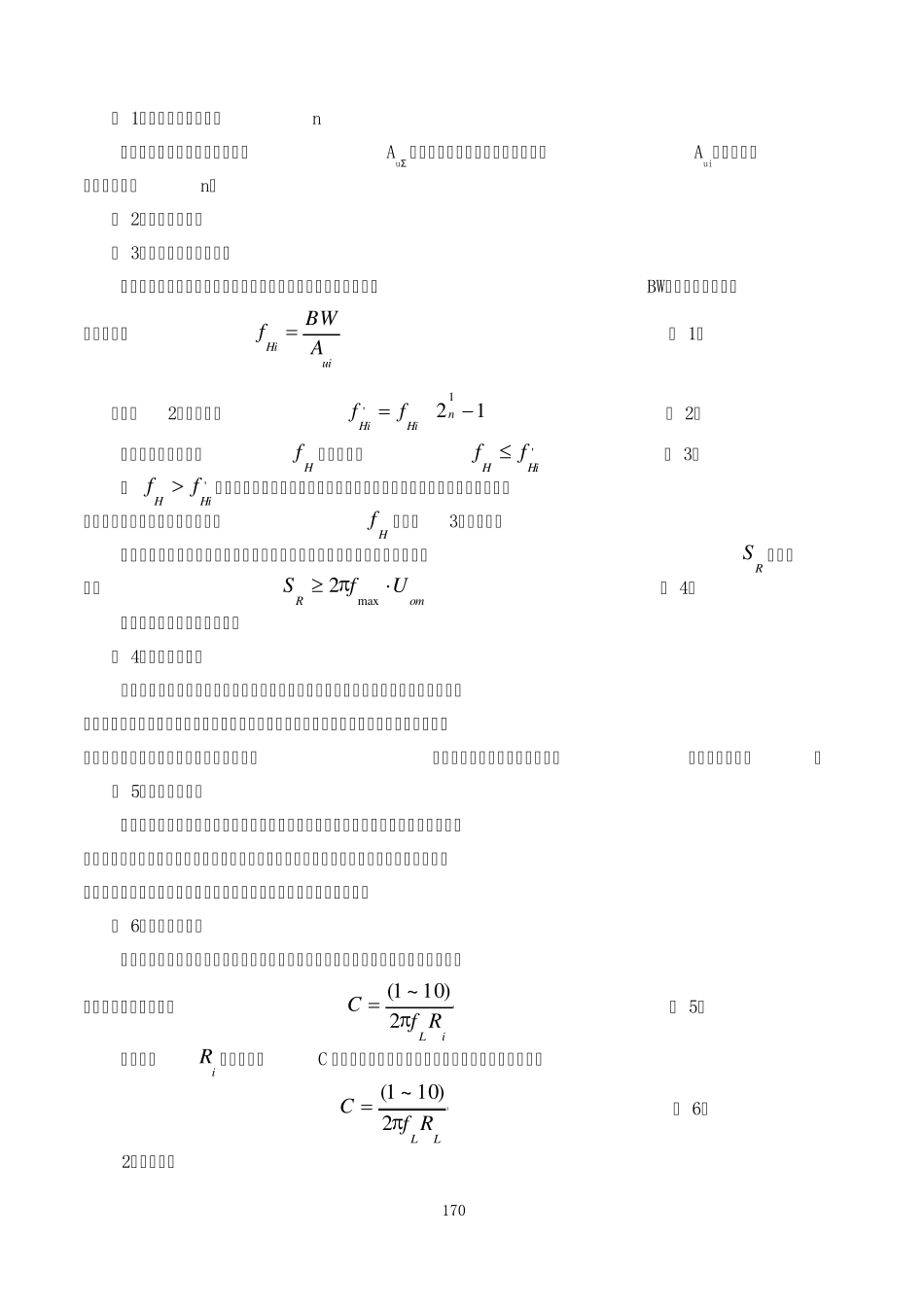

169 实验七 多级交流放大器的设计 一. 实验目的 1.学习多级交流放大器的设计方法。 2.掌握多级交流放大器的安装、调试与测量方法 二. 预习要求 1.根据教材中介绍的方法,设计一个满足指标要求的多级交流放大器,计算出多级交流放大器中各元件的参数,画出标有元件值的电路图。 2.预习多级交流放大器的调试与测量方法,制定出实验方案,选择实验用的仪器设备。 三. 实验原理 当需要放大低频范围内的交流信号时,可用集成运算放大器组成具有深度负反馈的交流放大器。由于交流放大器的级与级之间可以采用电容耦合方式,所以不用考虑运算放大器的失调参数和漂移的影响。因此,用运算放大器设计的交流放大器具有组装简单、调试方便、工作稳定等优点。 如果需要组成具有较宽频带的交流放大器,应选择宽带集成放大器,并使其处于深度负反馈。若要得到较高增益的宽带交流放大器,可用两个或两个以上的单级交流放大器级联组成。 在设计小信号多级宽带交流放大器时,输入到前级运算放大器的信号幅值较小,为了减小动态误差,应选择宽带运算放大器,并使它处于深度负反馈。由于运放的增益带宽积是一个常数,因此,加大负反馈深度,可以降低电压放大倍数,从而达到扩展频带宽度的目的。由于输入到后级运放的信号幅度较大,因此,后级运放在大信号的条件下工作,这时,影响误差的主要因素是运放的转换速率,运放的转换速率越大,误差越小。 四. 设计方法与设计举例 1.设计方法与步骤: 170 ( 1)确定放大器的级数n 根据多级放大器的电压放大倍数AuΣ 和所选用的每级放大器的放大倍数Aui,确定多级 放大器的级数n。 ( 2)选择电路形式 ( 3)选择集成运算放大器 先初步选择一种类型的运放,然后根据所选运放的单位增益带宽BW,计算出每级放大 器的带宽。 uiHiABWf ( 1) 并按(2)式算出。 121'nHiHiff ( 2) 多级放大器的总带宽Hf必须满足: 'HiHff ( 3) 若'HiHff,就不能满足技术指标提出的带宽要求,此时可再选择增益带宽积更高的 运放。一直到多级放大器的总带宽Hf满足(3)式为止。 当所选择的运放满足带宽要求后,对末级放大器所选用的运放,其转换速率RS 必须满足: omRUfSmax2 ( 4) 否则会使输出波形严重失真。 ( 4)选择供电方式 在交流放大器中的运放可以采用单电源供电或正负双电源供电方式。单电源供电与正 负双电源供电的区别是:单电源供电的电位参考点为...
