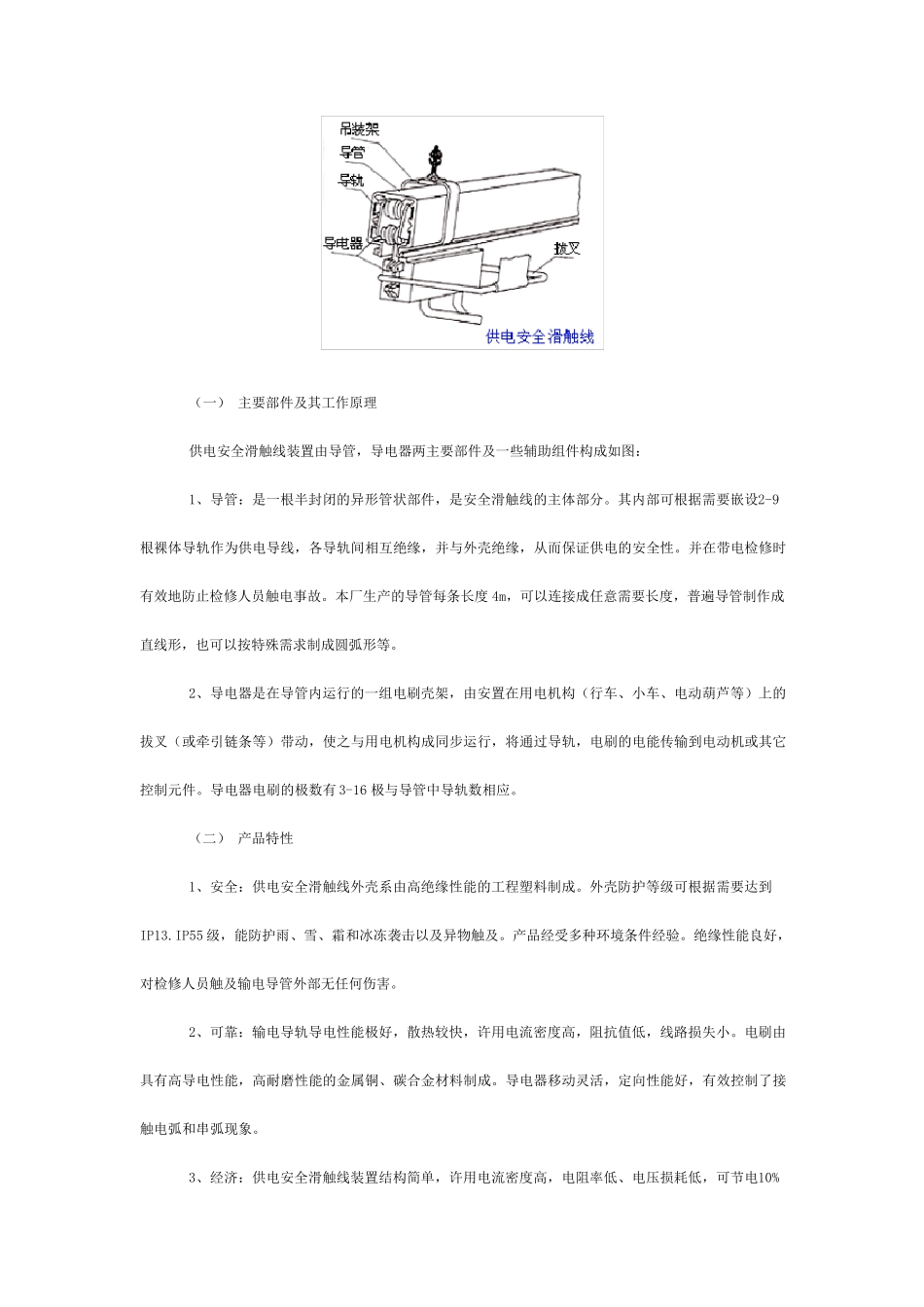

多级管式安全滑触线 一、产品介绍 （一）供电安全滑触线系列产品是本厂参考国外有关资料和先进产品，并针对国内起重设施裸露滑线易发生事故的情况下创新研制生产的。该系列产品有三个类型：即复合型、方管型和拼合型安全滑触线为本厂专利产品。 （二）本所研制的供电安全滑触线系列产品齐全，用途广泛，可用于厂矿、库房、车站、港口码头等场所的起重机械如：电动葫芦、梁式和桥式起重机；电梯、自动化生产线和其它移动操作的导电设备。 （三）用户可根据起重机械型号正确选择适当规格的供电安全滑触线，以达到既可满足起重机械的用电，又可节电、节能、降低能耗等技术经济指标。 （四）正确选用供电安全滑触线是获得最佳技术经济效果的关键，据可靠性研究，采用本滑触线可以使系统的可靠提高两个数 量 级。用户在 选用供电滑触线时 应 详 细 参阅 本说 明 书 ，全面 了 解 产品性能、特点 等，从 而 获得最佳使用效果。 二、产品工 作原 理 、特 点 和用途 （一） 主要部件及其工作原理 供电安全滑触线装置由导管，导电器两主要部件及一些辅助组件构成如图： 1、导管：是一根半封闭的异形管状部件，是安全滑触线的主体部分。其内部可根据需要嵌设2-9根裸体导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度 4m，可以连接成任意需要长度，普遍导管制作成直线形，也可以按特殊需求制成圆弧形等。 2、导电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，使之与用电机构成同步运行，将通过导轨，电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有 3-16 极与导管中导轨数相应。 （二） 产品特性 1、安全：供电安全滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到IP13.IP55 级，能防护雨、雪 、霜 和 冰 冻 袭 击 以及异物 触及。产品经 受 多 种 环 境 条件经 验 。绝缘性能良 好 ，对 检修人员触及输电导管外部无 任何 伤 害 。 2、可靠 ：输电导轨导电性能极好 ，散 热 较 快 ，许 用电流 密 度高，阻 抗 值 低 ，线路 损 失 小。电刷由具 有高导电性能，高耐 磨 性能的金 属 铜 、碳 合 金 材 料制成。导电器移 动灵 活 ，定 向 性能好 ，有效控制了 接...
