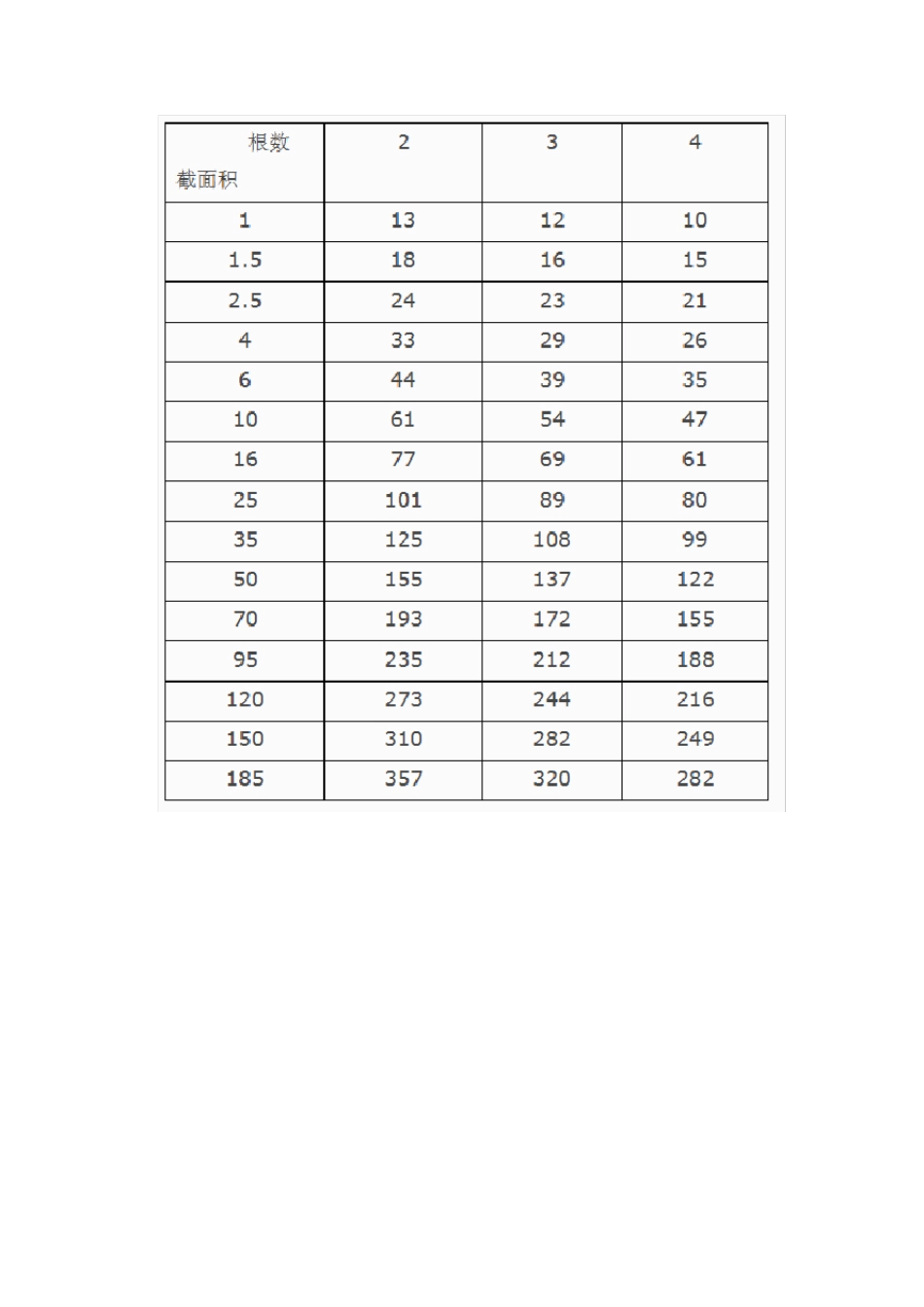

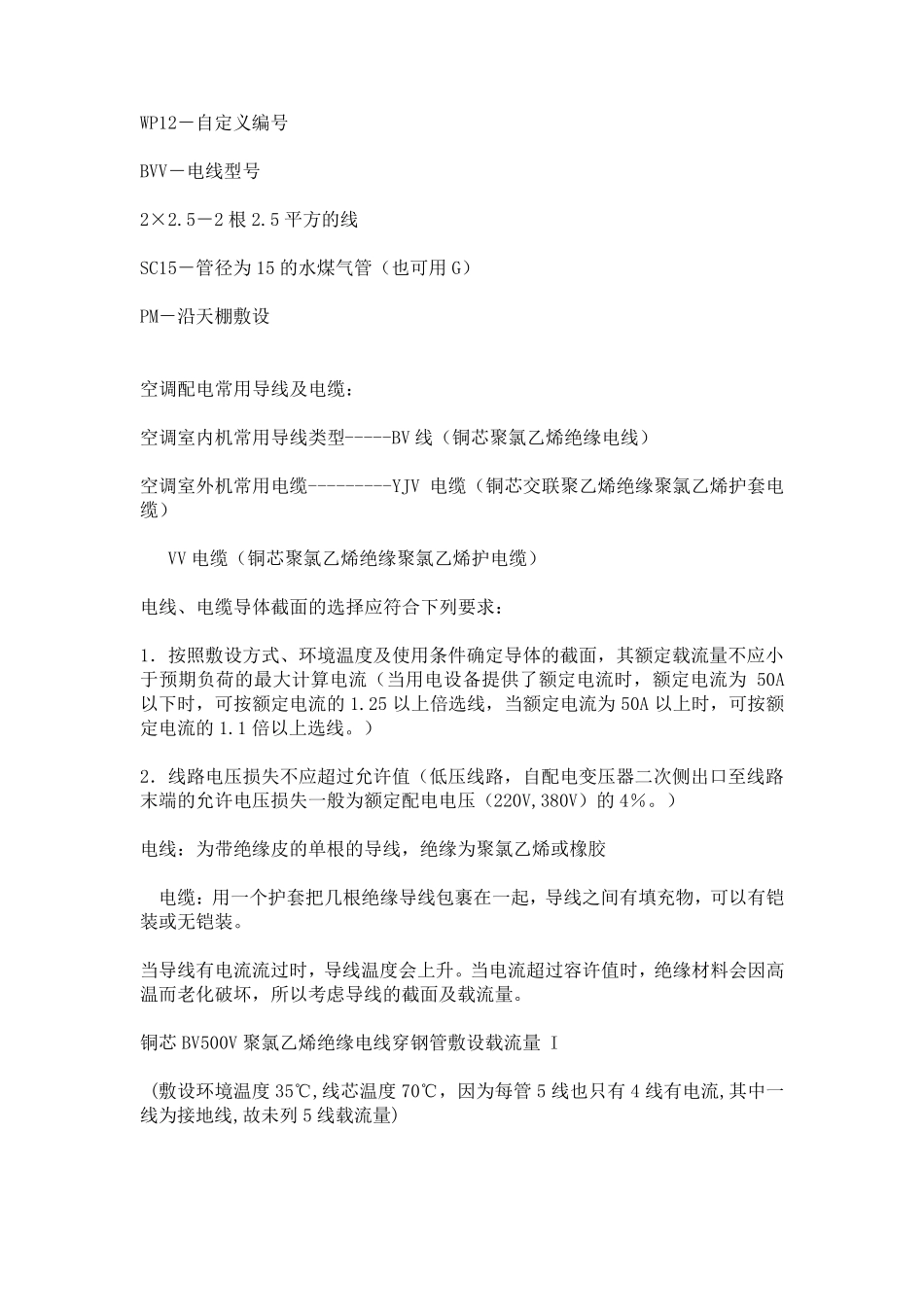

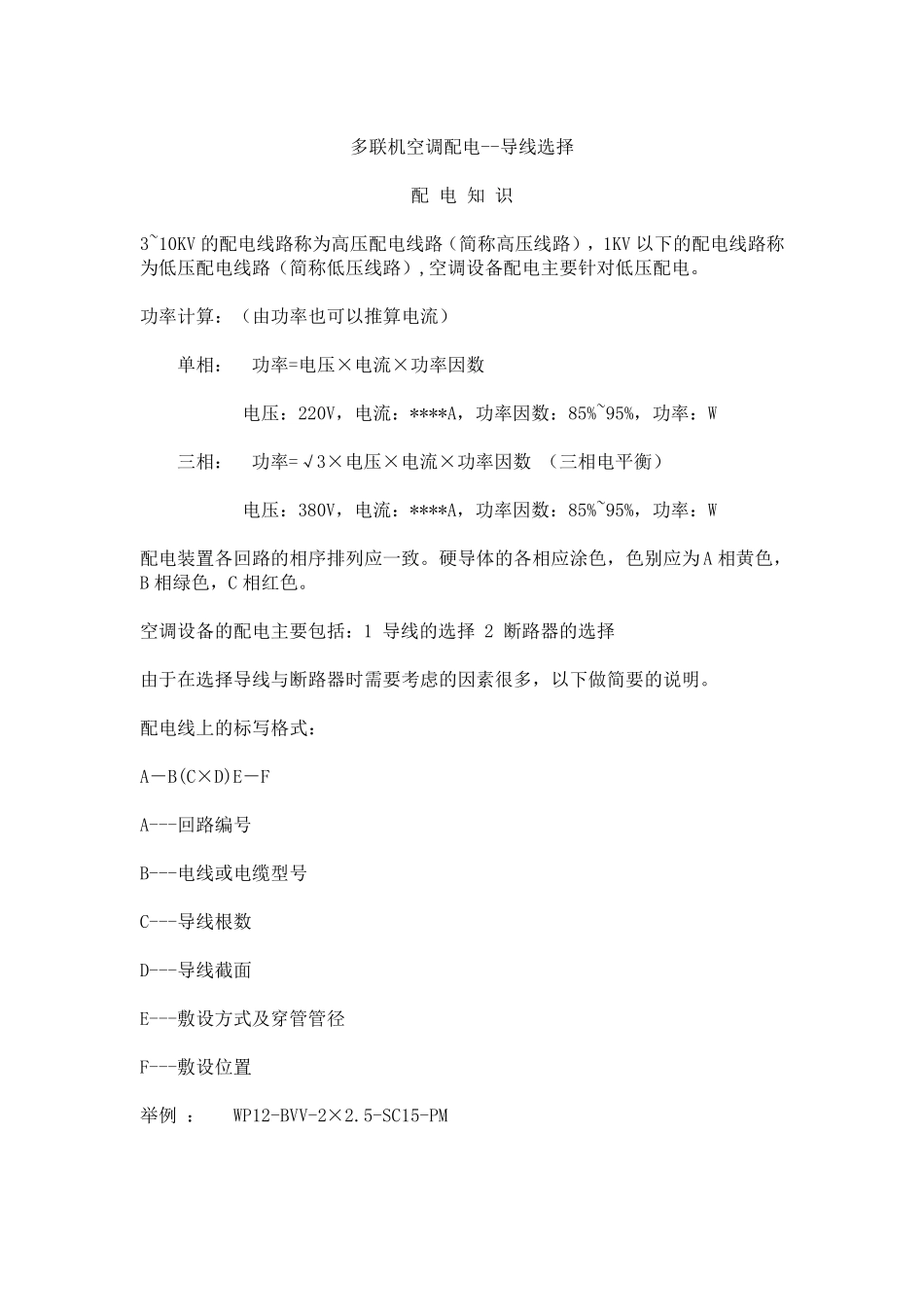

多联机空调配电--导线选择 配 电 知 识 3~10KV 的配电线路称为高压配电线路(简称高压线路),1KV 以下的配电线路称为低压配电线路(简称低压线路),空调设备配电主要针对低压配电。 功率计算:(由功率也可以推算电流) 单相: 功率=电压×电流×功率因数 电压:220V,电流:****A,功率因数:85%~95%,功率:W 三相: 功率=√3×电压×电流×功率因数 (三相电平衡) 电压:380V,电流:****A,功率因数:85%~95%,功率:W 配电装置各回路的相序排列应一致。硬导体的各相应涂色,色别应为A 相黄色,B 相绿色,C 相红色。 空调设备的配电主要包括:1 导线的选择 2 断路器的选择 由于在选择导线与断路器时需要考虑的因素很多,以下做简要的说明。 配电线上的标写格式: A-B(C×D)E-F A---回路编号 B---电线或电缆型号 C---导线根数 D---导线截面 E---敷设方式及穿管管径 F---敷设位置 举例 : WP12-BVV-2×2.5-SC15-PM WP12-自定义编号 BVV-电线型号 2×2.5-2 根 2.5 平方的线 SC15-管径为 15 的水煤气管(也可用 G) PM-沿天棚敷设 空调配电常用导线及电缆: 空调室内机常用导线类型-----BV 线(铜芯聚氯乙烯绝缘电线) 空调室外机常用电缆---------YJV 电缆(铜芯交联聚乙烯绝缘聚氯乙烯护套电缆) VV 电缆(铜芯聚氯乙烯绝缘聚氯乙烯护电缆) 电线、电缆导体截面的选择应符合下列要求: 1.按照敷设方式、环境温度及使用条件确定导体的截面,其额定载流量不应小于预期负荷的最大计算电流(当用电设备提供了额定电流时,额定电流为 50A以下时,可按额定电流的 1.25 以上倍选线,当额定电流为 50A 以上时,可按额定电流的 1.1 倍以上选线。) 2.线路电压损失不应超过允许值(低压线路,自配电变压器二次侧出口至线路末端的允许电压损失一般为额定配电电压(220V,380V)的 4%。) 电线:为带绝缘皮的单根的导线,绝缘为聚氯乙烯或橡胶 电缆:用一个护套把几根绝缘导线包裹在一起,导线之间有填充物,可以有铠装或无铠装。 当导线有电流流过时,导线温度会上升。当电流超过容许值时,绝缘材料会因高温而老 化 破 坏 ,所 以考 虑 导线的截面及载流量。 铜芯 BV500V 聚氯乙烯绝缘电线穿 钢 管敷设载流量 I (敷设环境温度 35℃ ,线芯温度 70℃ ,因为每 管 5 线也只 有4 线有电流,其中 一线为接 地 线,故 未 列 5 线载流量) 4 芯交联聚...
