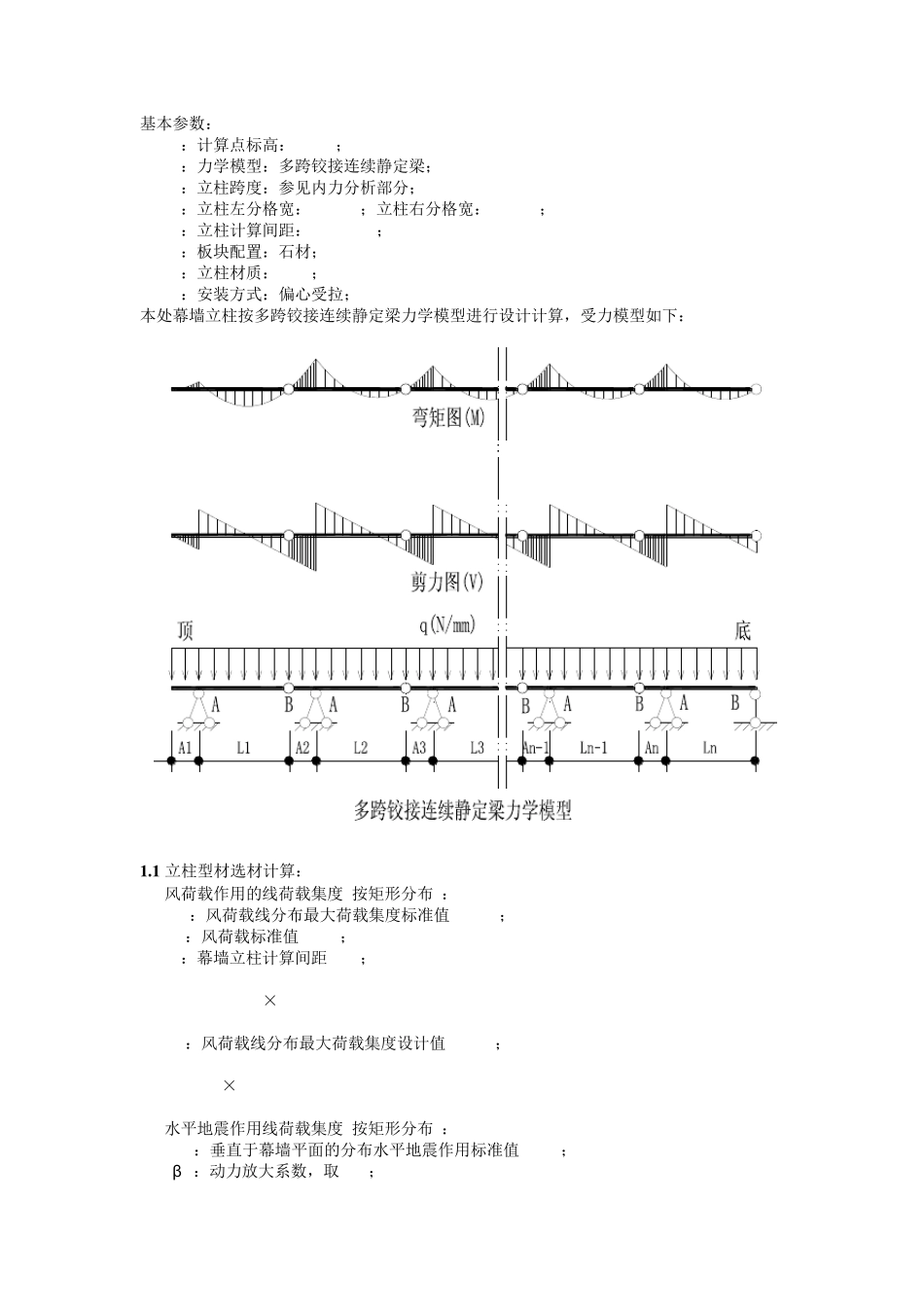

基本参数： 1：计算点标高：72.7m； 2：力学模型：多跨铰接连续静定梁； 3：立柱跨度：参见内力分析部分； 4：立柱左分格宽：1150mm；立柱右分格宽：1150mm； 5：立柱计算间距：B=1150mm； 6：板块配置：石材； 7：立柱材质：Q235； 8：安装方式：偏心受拉； 本处幕墙立柱按多跨铰接连续静定梁力学模型进行设计计算，受力模型如下： 1 .1 立柱型材选材计算： (1)风荷载作用的线荷载集度(按矩形分布)： qwk：风荷载线分布最大荷载集度标准值(N/mm)； wk：风荷载标准值(MPa)； B：幕墙立柱计算间距(mm)； qwk=wkB =0.002782×1150 =3.199N/mm qw：风荷载线分布最大荷载集度设计值(N/mm)； qw=1.4qwk =1.4×3.199 =4.479N/mm (2)水平地震作用线荷载集度(按矩形分布)： qEAk：垂直于幕墙平面的分布水平地震作用标准值(MPa)； βE：动力放大系数，取 5.0； αmax：水平地震影响系数最大值，取0.12； Gk：幕墙构件的重力荷载标准值(N)，(含面板和框架)； A：幕墙平面面积(mm2)； qEAk=βEαmaxGk/A ……5.3.4[JGJ102-2003] =5×0.12×0.0011 =0.00066MPa qEk：水平地震作用线荷载集度标准值(N/mm)； B：幕墙立柱计算间距(mm)； qEk=qEAkB =0.00066×1150 =0.759N/mm qE：水平地震作用线荷载集度设计值(N/mm)； qE=1.3qEk =1.3×0.759 =0.987N/mm (3)幕墙受荷载集度组合： 用于强度计算时，采用Sw+0.5SE设计值组合： ……5.4.1[JGJ102-2003] q=qw+0.5qE =4.479+0.5×0.987 =4.972N/mm 用于挠度计算时，采用Sw标准值： ……5.4.1[JGJ102-2003] qk=qwk =3.199N/mm 1 .2 选用立柱型材的截面特性： 按上一项计算结果选用型材号：矩形钢管100×50×4 型材的抗弯强度设计值：fs=215MPa 型材的抗剪强度设计值：τs=125MPa 型材弹性模量：E=206000MPa 绕X轴惯性矩：Ix=1441300mm4 绕Y轴惯性矩：Iy=473700mm4 绕X轴净截面抵抗矩：Wnx1=28830mm3 绕X轴净截面抵抗矩：Wnx2=28830mm3 型材净截面面积：An=1136mm2 型材线密度：γg=0.089176N/mm 型材截面垂直于X轴腹板的截面总宽度：t=8mm 型材受力面对中性轴的面积矩：Sx=18060mm3 塑性发展系数： 对于钢材龙骨，按JGJ133或JGJ102规范,取1.05； 对于铝合金龙骨，按最新《铝合金结构设计规范》GB 50429-2007，取1.00； 此处：γ =1.05 1 .3 立柱的内力分析： 第1跨内力分析： RBi=qLi×[1-(Ai/Li)2]/2-Pi×(Ai/Li)，i=1 =5.026×3060...
