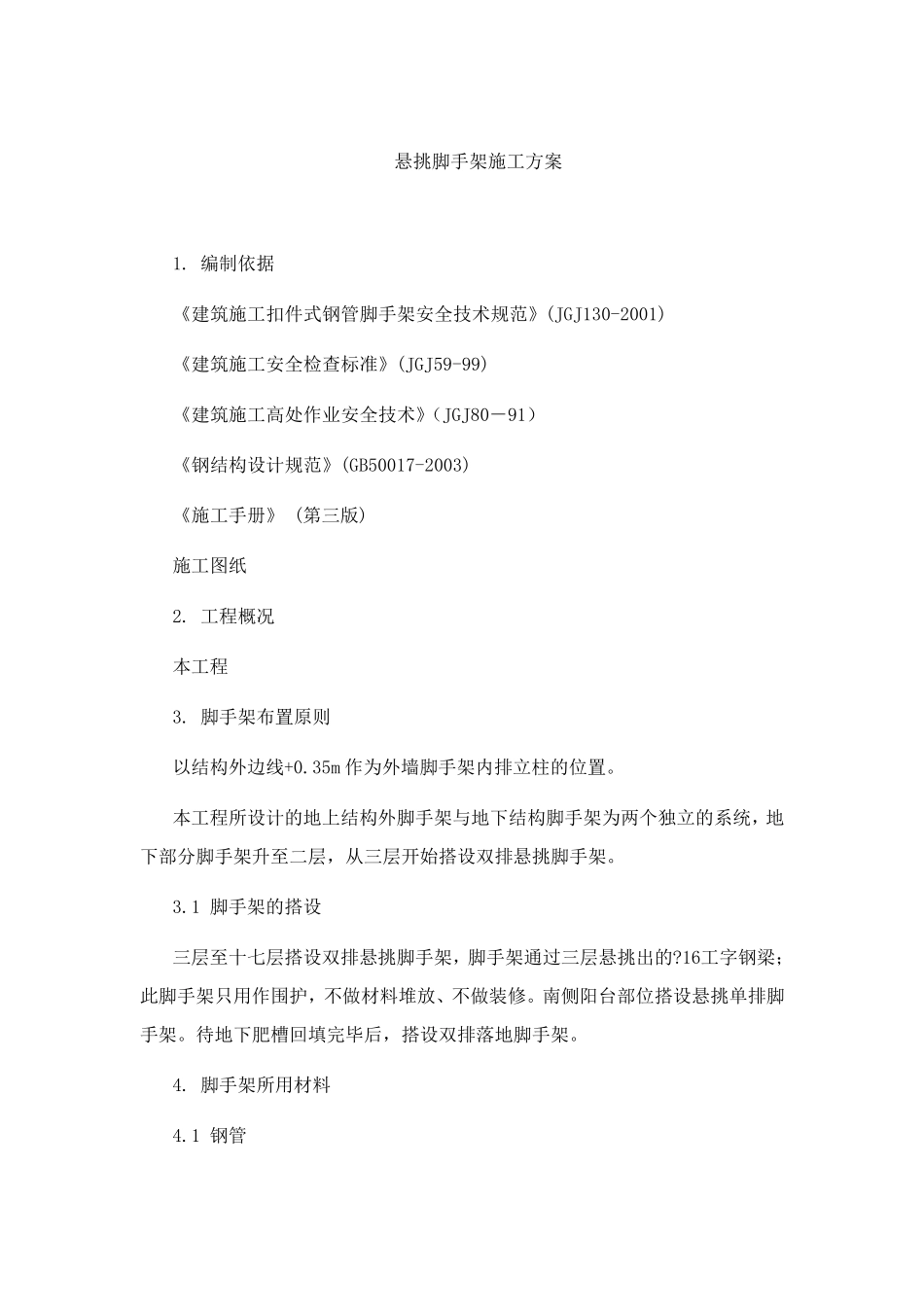

悬挑脚手架施工方案 1. 编制依据 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 《建筑施工安全检查标准》(JGJ59-99) 《建筑施工高处作业安全技术》（JGJ80－91） 《钢结构设计规范》(GB50017-2003) 《施工手册》 (第三版) 施工图纸 2. 工程概况 本工程 3. 脚手架布置原则 以结构外边线+0.35m 作为外墙脚手架内排立柱的位置。 本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，地下部分脚手架升至二层，从三层开始搭设双排悬挑脚手架。 3.1 脚手架的搭设 三层至十七层搭设双排悬挑脚手架，脚手架通过三层悬挑出的?16工字钢梁；此脚手架只用作围护，不做材料堆放、不做装修。南侧阳台部位搭设悬挑单排脚手架。待地下肥槽回填完毕后，搭设双排落地脚手架。 4. 脚手架所用材料 4.1 钢管 脚手架钢管采用外径48mm，壁厚3.5mm 的焊接钢管，钢管的检查必须符合下列规定： ² 新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合《建筑施工扣件式钢管脚手架安全技术规范》的规定：外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差1.7mm；钢管必须涂有防锈漆。 ² 旧钢管：钢管表面锈蚀深度≤0.5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.5的规定：各种杆件钢管的端部弯曲L≤1.5m，△≤5mm。 ² 立杆钢管弯曲，当3m＜L≤4m，△≤12mm；当4m＜L≤6.5m，△≤20mm ² 平杆、斜杆的钢管弯曲L≤6.5m，△≤30mm。 扣件采用可锻铸铁制作的扣件，在螺栓拧紧扭力矩达65N·m 时，不会发生破坏。旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。 4.2 扣件 十字扣、一字扣、回转扣符合规范要求，与钢管管径相匹配。使用机械性能不低于KT-33-8的可锻铸铁，附件材料 符合Q235钢的规定，螺纹 符合《普 通 螺纹 》的规定。 4.3 脚手板 木 脚手板 使用厚度50mm 标 准 的杉 木 或 松 木 板 ，板 宽 200-300mm，两端使用10-14号 镀 锌 钢丝捆 紧。禁止 使用有扭纹 、破裂的木 板 。 4.4 安全网 必须是 经 国 家 指 定监 督 检验部门 监 定许 可生产的厂 家 产品。 安全网 ：水 平网 为 大 眼 锦 纶 网 。 立网：为密目网。 5. 脚手架设计 5.1 悬挑脚手架 5.1.1双排悬挑脚手架 ü...
