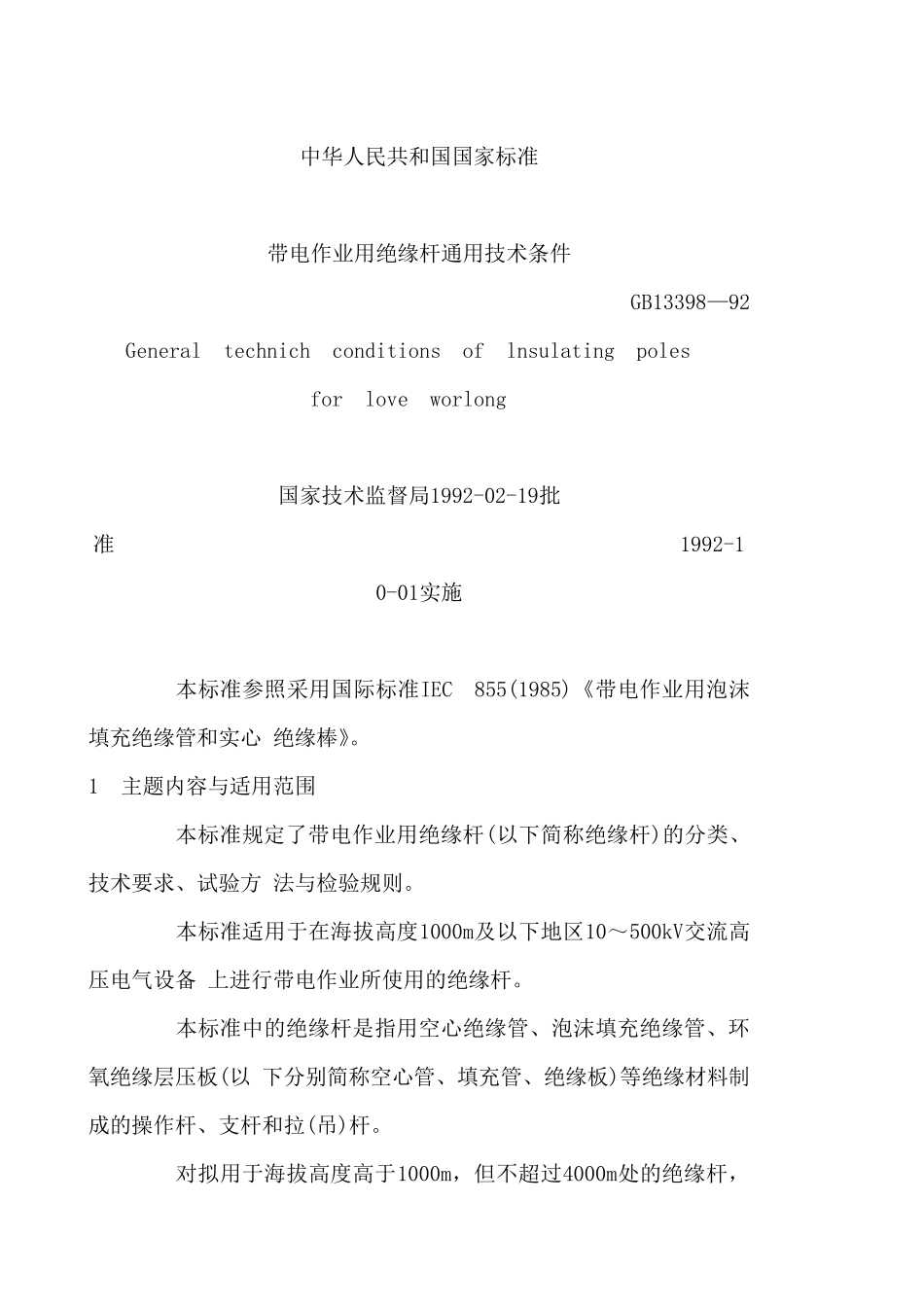

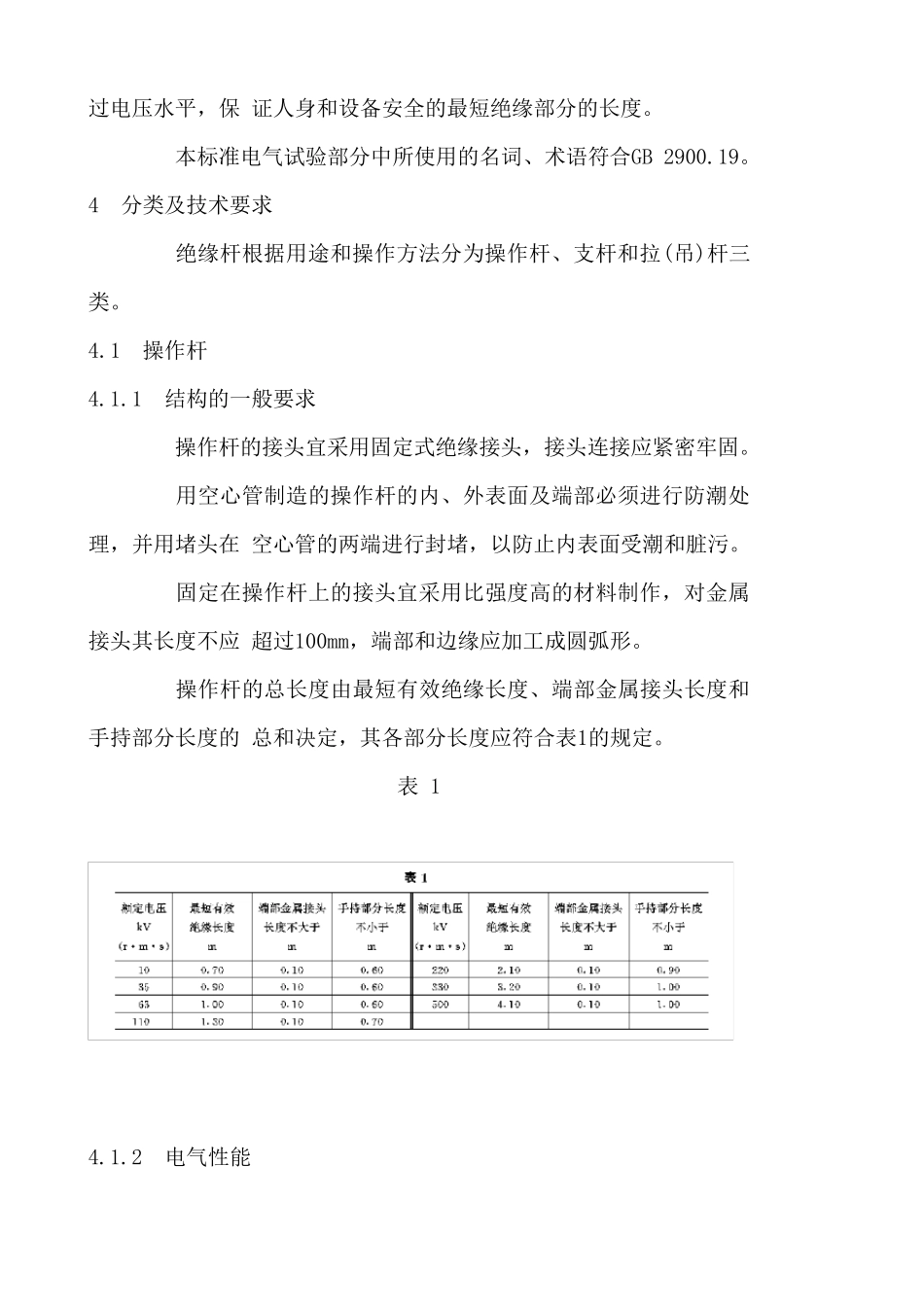

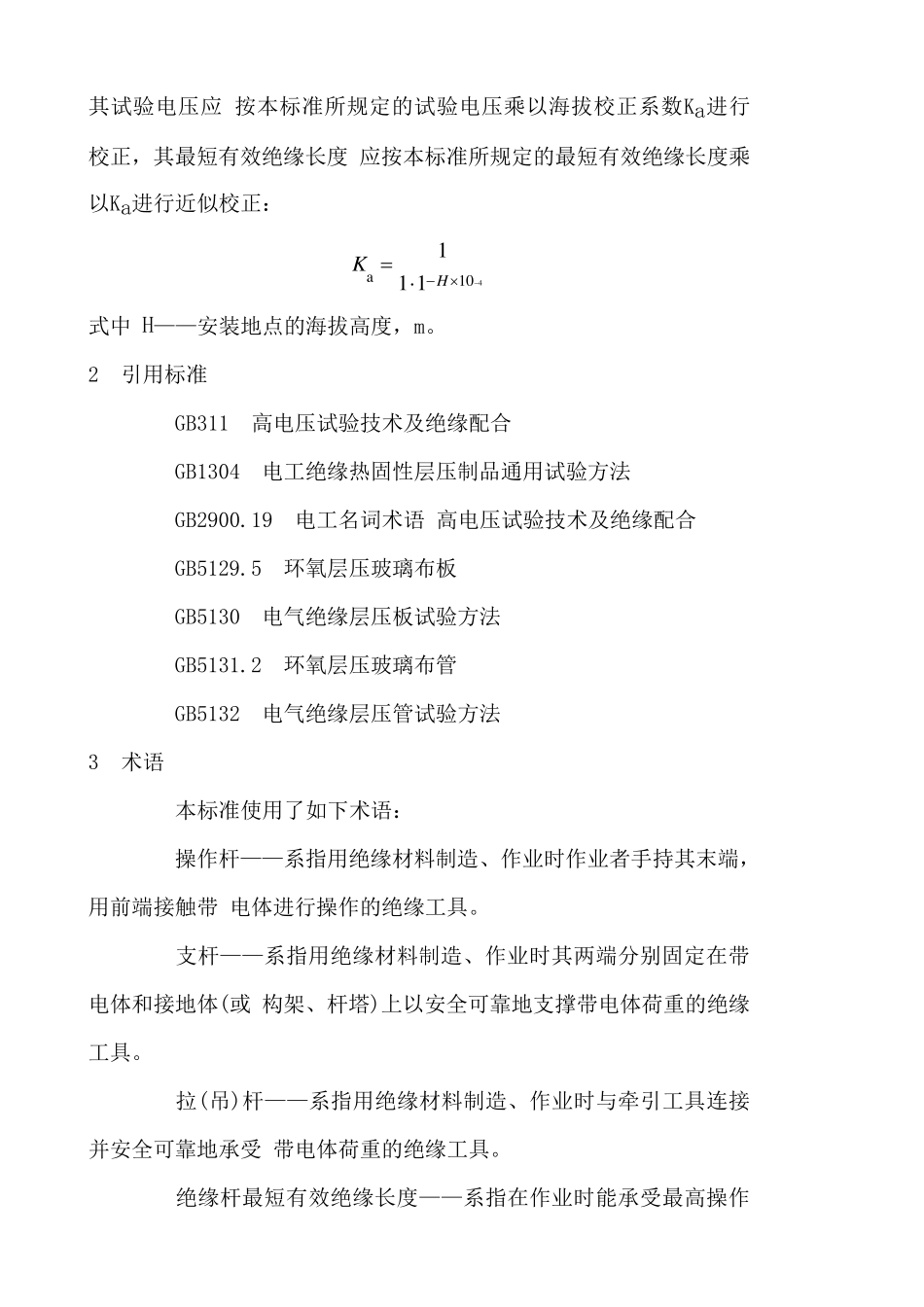

中华人民共和国国家标准 带电作业用绝缘杆通用技术条件 GB13398—92 General technich conditions of lnsulating poles for love worlong 国家技术监督局1992-02-19批准 1992-10-01实施 本标准参照采用国际标准IEC 855(1985)《带电作业用泡沫填充绝缘管和实心 绝缘棒》。 1 主题内容与适用范围 本标准规定了带电作业用绝缘杆(以下简称绝缘杆)的分类、技术要求、试验方 法与检验规则。 本标准适用于在海拔高度1000m及以下地区10~500kV交流高压电气设备 上进行带电作业所使用的绝缘杆。 本标准中的绝缘杆是指用空心绝缘管、泡沫填充绝缘管、环氧绝缘层压板(以 下分别简称空心管、填充管、绝缘板)等绝缘材料制成的操作杆、支杆和拉(吊)杆。 对拟用于海拔高度高于1000m,但不超过4000m处的绝缘杆,其试验电压应 按本标准所规定的试验电压乘以海拔校正系数Ka进行校正,其最短有效绝缘长度 应按本标准所规定的最短有效绝缘长度乘以Ka进行近似校正: KHa 11 110 4 式中 H——安装地点的海拔高度,m。 2 引用标准 GB311 高电压试验技术及绝缘配合 GB1304 电工绝缘热固性层压制品通用试验方法 GB2900.19 电工名词术语 高电压试验技术及绝缘配合 GB5129.5 环氧层压玻璃布板 GB5130 电气绝缘层压板试验方法 GB5131.2 环氧层压玻璃布管 GB5132 电气绝缘层压管试验方法 3 术语 本标准使用了如下术语: 操作杆——系指用绝缘材料制造、作业时作业者手持其末端,用前端接触带 电体进行操作的绝缘工具。 支杆——系指用绝缘材料制造、作业时其两端分别固定在带电体和接地体(或 构架、杆塔)上以安全可靠地支撑带电体荷重的绝缘工具。 拉(吊)杆——系指用绝缘材料制造、作业时与牵引工具连接并安全可靠地承受 带电体荷重的绝缘工具。 绝缘杆最短有效绝缘长度——系指在作业时能承受最高操作过电压水平,保 证人身和设备安全的最短绝缘部分的长度。 本标准电气试验部分中所使用的名词、术语符合GB 2900.19。 4 分类及技术要求 绝缘杆根据用途和操作方法分为操作杆、支杆和拉(吊)杆三类。 4.1 操作杆 4.1.1 结构的一般要求 操作杆的接头宜采用固定式绝缘接头,接头连接应紧密牢固。 用空心管制造的操作杆的内、外表面及端部必须进行防潮处理,并用堵头在 空心管的两端进行封堵,以防止内表面受潮和脏污。 固定在操作杆上的接头宜采用比强度高的材料制作,对金属接头其长度不应...
