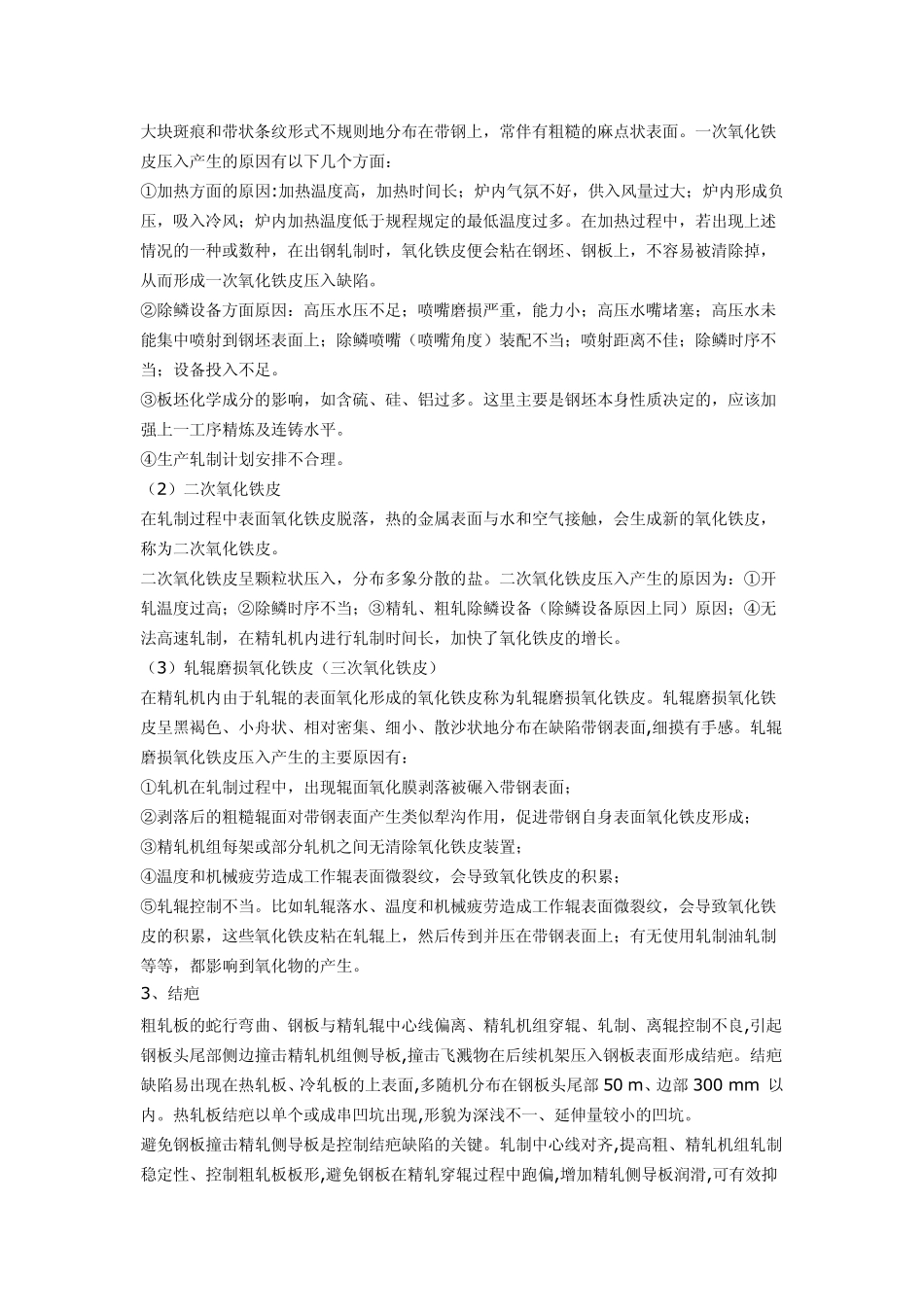

带钢外观质量缺陷及预防措施 带钢外观质量是带钢质量中很重要的一个方面，它是企业轧钢技术水平的体现，也是产品品牌的缩影。在钢铁产品的生产和销售中，由于外观质量发生的异议不在少数，它不仅会对企业的直接经济效益造成影响，还会损害企业的整体形象和信誉，降低产品竞争力。因此，各大钢厂对钢材外观质量尤为重视，不断采取有效措施加以改进和提高。结合我公司带钢外观质量缺陷预防攻关项目，通过搜集相关信息情报，编写了本期调研，希望能有一些启发和借鉴作用。 一、热轧板材外观质量的主要问题 根据热轧板带材的发展形势，板带的外观“美”已成为市场竞争的重要指标。然而由于钢铁产品生产的特殊性，钢铁企业板带产品的外观质量问题比较普遍，主要包括：卷形不良、氧化铁皮卷、结疤、折边、辊印、划伤、边裂、浪形、规格偏差、其他等。 1、卷形不良 （1）塔形卷 塔形卷是一种带钢边部卷绕不平齐，一处或多处呈螺旋状出边的不良卷形。主要分为头塔和尾塔两种。头塔是由于带钢头部偏离轧制中心线或2—3 圈后从轧制中心线偏离导致的。尾塔是由于带钢尾部偏离轧制中心线或2—3 圈后从轧制中心线偏离导致的。 （2）塔形卷形成原因 ①带钢自身原因 来料镰刀弯、楔形、异常凸度以及波浪、气泡、头部温度低，材质硬度大等都容易产生头部塔形。对策是要求精轧调整压下水平，卷取操作方面应尽早打开助卷辊。 ②操作上的原因 导板夹力过大，带钢弓起，运行不平稳，以及带钢中心偏离导板中心进入卷取机。对策是采用适当的夹紧力、夹紧方法，以及适当的导板开口度。 ③设备上的原因 侧导板的部分松动以及动作不一致，夹紧力不足、侧导板偏心、下夹送辊不水平、夹送辊左右辊缝不平衡。由于带钢尾部从精轧抛出时，带钢张力比正常状态低，因此，平时因为高张力而未能表现出来的使带钢横向移动的力就变得明显，使带钢横向移动后卷取，有时可以通过改变减速点来达到控制尾部张力。 （3）松卷 松卷是指钢卷没有卷紧，处于松散状况的缺陷卷。对策是根据带钢的厚度、宽度、材质、卷取温度、卷取速度设定合适的张力。 2、氧化铁皮卷（麻点、粘结、黑线） 氧化铁皮是影响热轧带钢表面质量的重要因素之一，氧化铁皮压入的板材酸洗后，会严重影响后道工序冷轧板的表面质量，造成产品质量下降。 （1）一次氧化铁皮 钢坯表面与高温炉气生成的氧化铁皮称为一次氧化铁皮,一次氧化铁皮压入缺陷呈小斑点、大块斑痕和带状条纹形式不规则地分布在带钢上...
