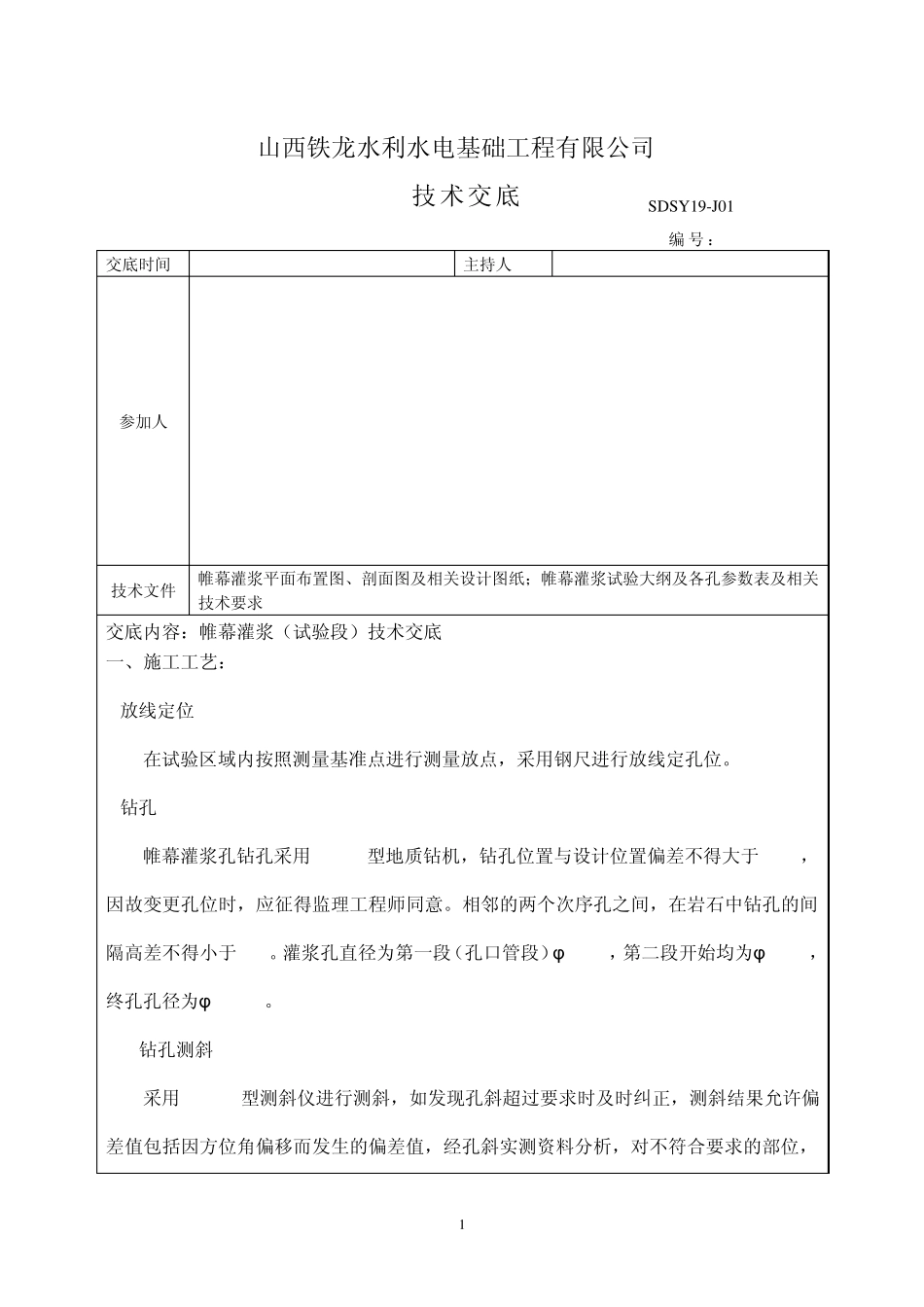

1 山西铁龙水利水电基础工程有限公司 技术交底 SDSY 19-J01 编号： 交底时间 主持人 参加人 技术文件 帷幕灌浆平面布置图、剖面图及相关设计图纸；帷幕灌浆试验大纲及各孔参数表及相关技术要求 交底内容：帷幕灌浆（试验段）技术交底 一、施工工艺： 1放线定位 在试验区域内按照测量基准点进行测量放点，采用钢尺进行放线定孔位。 2钻孔 帷幕灌浆孔钻孔采用 XY-2B型地质钻机，钻孔位置与设计位置偏差不得大于 10cm，因故变更孔位时，应征得监理工程师同意。相邻的两个次序孔之间，在岩石中钻孔的间隔高差不得小于 15m。灌浆孔直径为第一段（孔口管段）φ 91mm，第二段开始均为φ 56mm，终孔孔径为φ 56 mm。 2.1钻孔测斜 采用 KXP-1型测斜仪进行测斜，如发现孔斜超过要求时及时纠正，测斜结果允许偏差值包括因方位角偏移而发生的偏差值，经孔斜实测资料分析，对不符合要求的部位， 2 结合压水试验和单位耗灰量等资料综合分析，其结果对灌浆质量有影响时，要采取措施纠偏，纠偏无效时要采取重钻孔等补救措施。孔斜最大允许偏差值按照下表控制。 帷幕灌浆钻孔测斜最大允许偏差值表 孔深（m） 20 30 40 50 60 ＞70 备注 最大允许偏差（m） 0.25 0.45 0.70 1.0 1.3 2.5%孔深 2.2钻孔特殊情况处理 钻孔遇有洞穴、塌孔或掉块难以钻进时，可先进行灌浆处理，而后继续钻进。如发现集中漏水，应查明漏水部位、漏水量和漏水原因，经处理后，再行钻进。 3洗孔 帷幕灌浆孔每段均应进行冲洗，用导管道入大流量水流，从孔底向孔外冲洗；裂隙冲洗方法应根据不同的地质条件，通过现场试验确定。冲洗水压力采用 80%的灌浆压力，且不得大于 1Mpa，裂隙冲洗应冲洗至回水澄清后 10 min结束，且总的时间要求，单段不少于 30min，串通孔不少于 2h，对回水达不到澄清要求的孔段，应继续进行冲洗。灌浆段裂隙冲洗后，应立即连续进行灌浆作业，因故中断时间间隔超过 24h 时，应在灌浆前重新进行裂隙冲洗。 4灌前压水 先导孔灌前压水采用单点压水，帷幕灌浆孔灌前压水采用简易压水，压水段长等于灌浆段长，压水压力为该段灌浆压力的 80%，且不得大于 1MPa，简易压水每 5min记录一组数据，压水20min即可结束。 5镶注孔口管 孔口管的镶注，开孔孔径为φ 91mm，钻至基岩面置入直径φ 89mm的钢管，钢管要高出孔口 10cm，并且有法兰（上接孔口封闭器，孔口封闭器与孔口管采用法兰连接）。用灌 3 浆的方法向孔...
