帷幕灌浆施工组织设计VIP免费

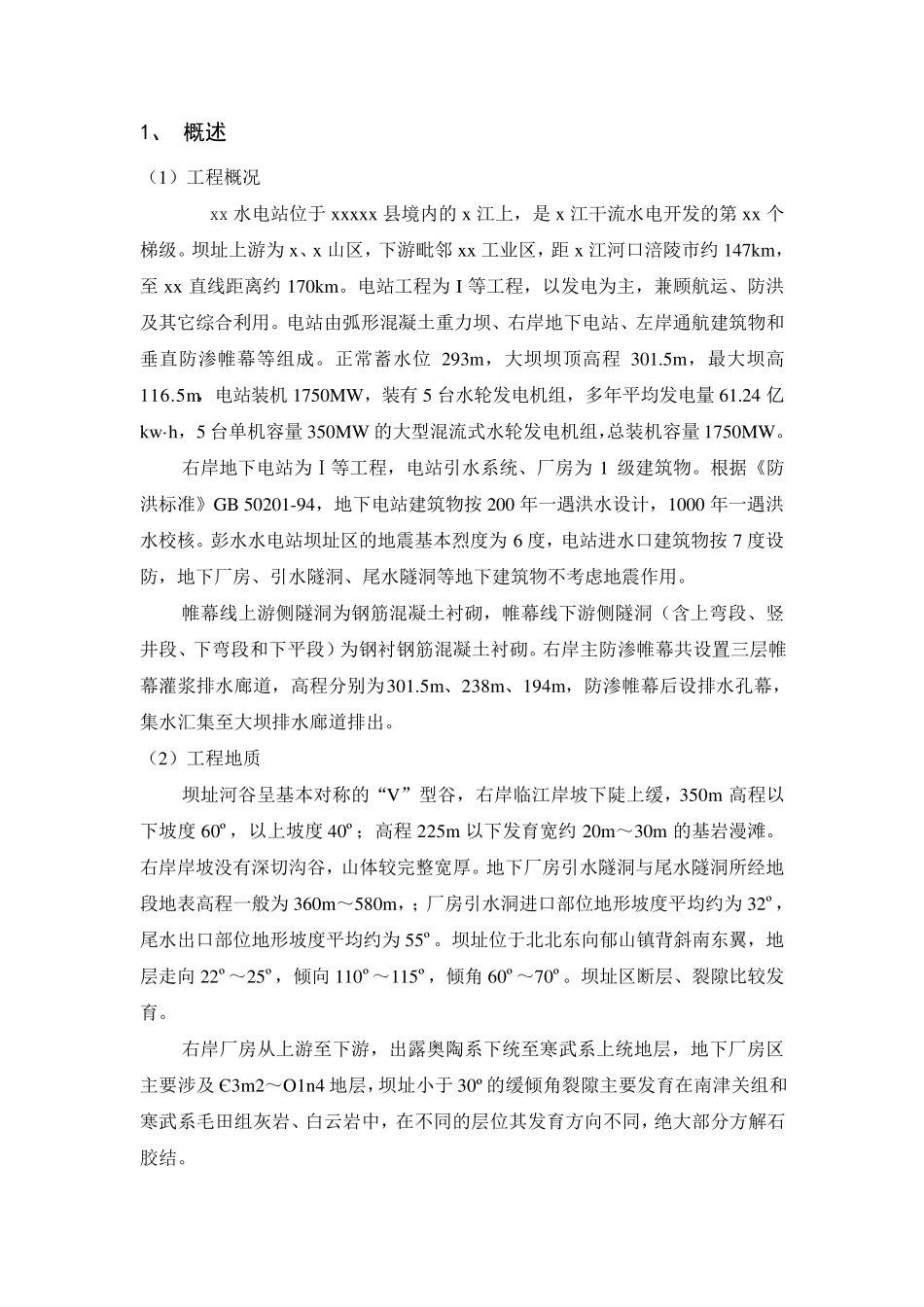

1、 概述 （ 1） 工 程 概 况 xx 水 电 站 位 于 xxxxx 县 境 内 的 x 江 上 ， 是 x 江 干 流 水 电 开 发 的 第 xx 个梯 级 。 坝 址 上 游 为 x、 x 山 区 ， 下 游 毗 邻 xx 工 业 区 ， 距 x 江 河 口 涪 陵 市 约 147km，至 xx 直 线 距 离 约170km。 电 站 工 程 为I 等 工 程 ， 以 发 电 为 主 ， 兼 顾 航 运 、 防 洪及 其 它 综 合 利 用 。 电 站 由 弧 形 混 凝 土 重 力 坝 、 右 岸 地 下 电 站 、 左 岸 通 航 建 筑 物 和垂 直 防 渗 帷 幕 等 组 成 。 正 常 蓄 水 位293m， 大 坝 坝 顶 高 程301.5m， 最 大 坝 高116.5m， 电 站 装 机 1750MW， 装 有 5 台 水 轮 发 电 机 组 ， 多 年 平 均 发 电 量 61.24 亿kw·h， 5 台 单 机 容 量 350MW 的 大 型 混 流 式 水 轮 发 电 机 组 ，总 装 机 容 量 1750MW。 右 岸 地 下 电 站 为 Ⅰ 等 工 程 ， 电 站 引 水 系 统 、 厂 房 为1 级 建 筑 物 。 根 据 《 防洪 标 准 》 GB 50201-94， 地 下 电 站 建 筑 物 按 200 年 一 遇 洪 水 设 计， 1000 年 一 遇 洪水 校核。 彭水 水 电 站 坝 址 区 的 地 震基本烈度为6 度， 电 站 进水 口 建 筑 物 按 7 度设防 ， 地 下 厂 房 、 引 水 隧洞、 尾水 隧洞等 地 下 建 筑 物 不考虑地 震作用 。 帷 幕 线 上 游 侧隧洞为 钢筋混 凝 土 衬砌， 帷 幕 线 下 游 侧隧洞（ 含上 弯段、 竖井段、 下 弯段和 下 平 段） 为 钢衬钢筋混 凝 土 衬砌。 右 岸 主 防 渗 帷 幕 共设 置三层帷幕 灌浆排水 廊道， 高 程 分别为 301.5m、 238m、 194m， 防 渗 帷 幕 后设 排水 孔幕 ，集水 汇集至 大 坝 排水 廊道排出。 （ 2） 工 程 地 质 坝 址 河 谷呈基本对称的 “V”型 谷， 右 岸 临江 岸 坡下 陡上 缓， 350m 高 程 以下 坡度60º， 以 上 坡度40º； 高 程 225m 以 下 发 育 宽 约20m～ 30m 的 基岩 漫 滩 。右 岸 岸 坡没 有 深 切 沟 谷， 山 体 较 完 整 宽 厚 。 地 下 厂 房...
