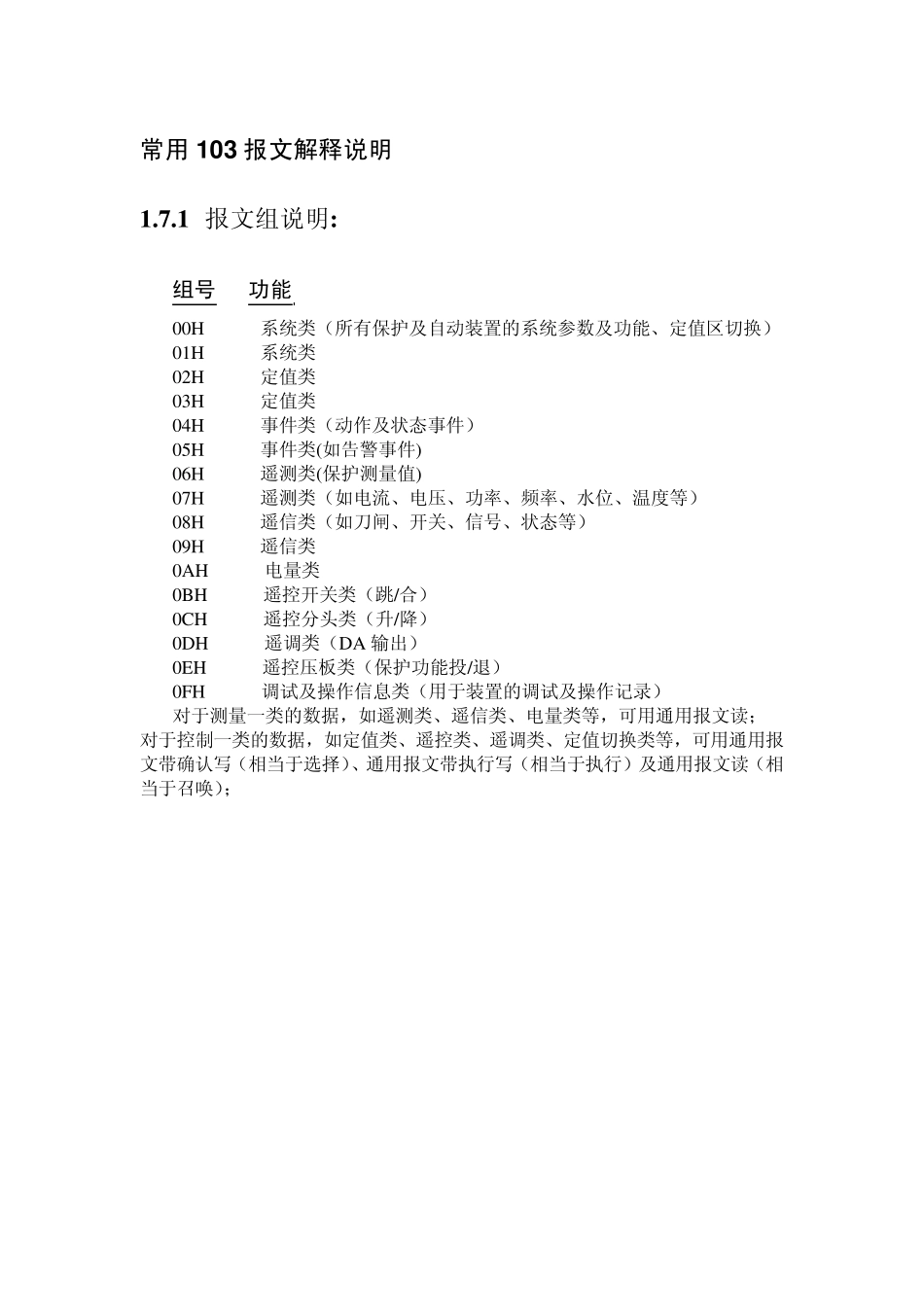

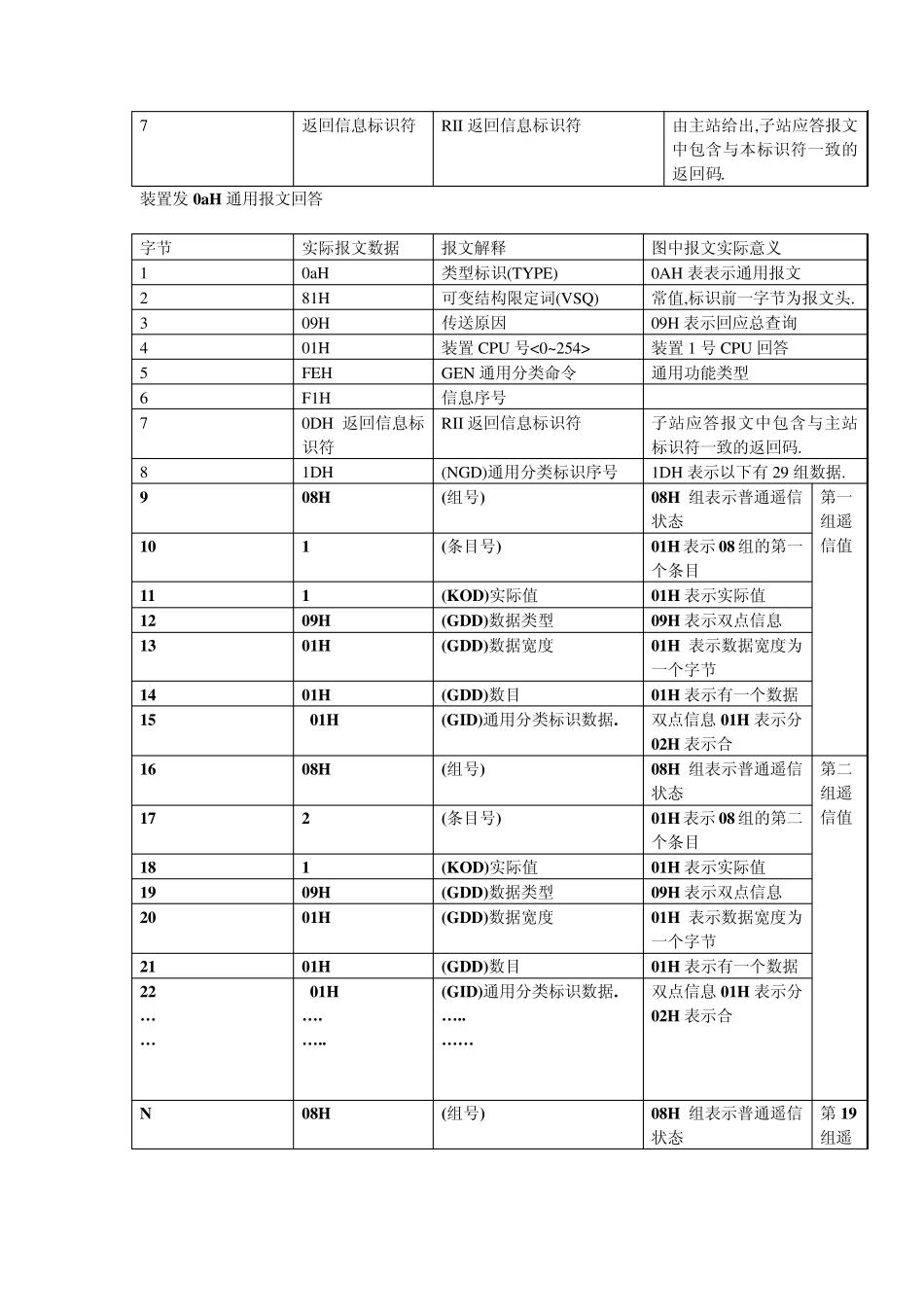

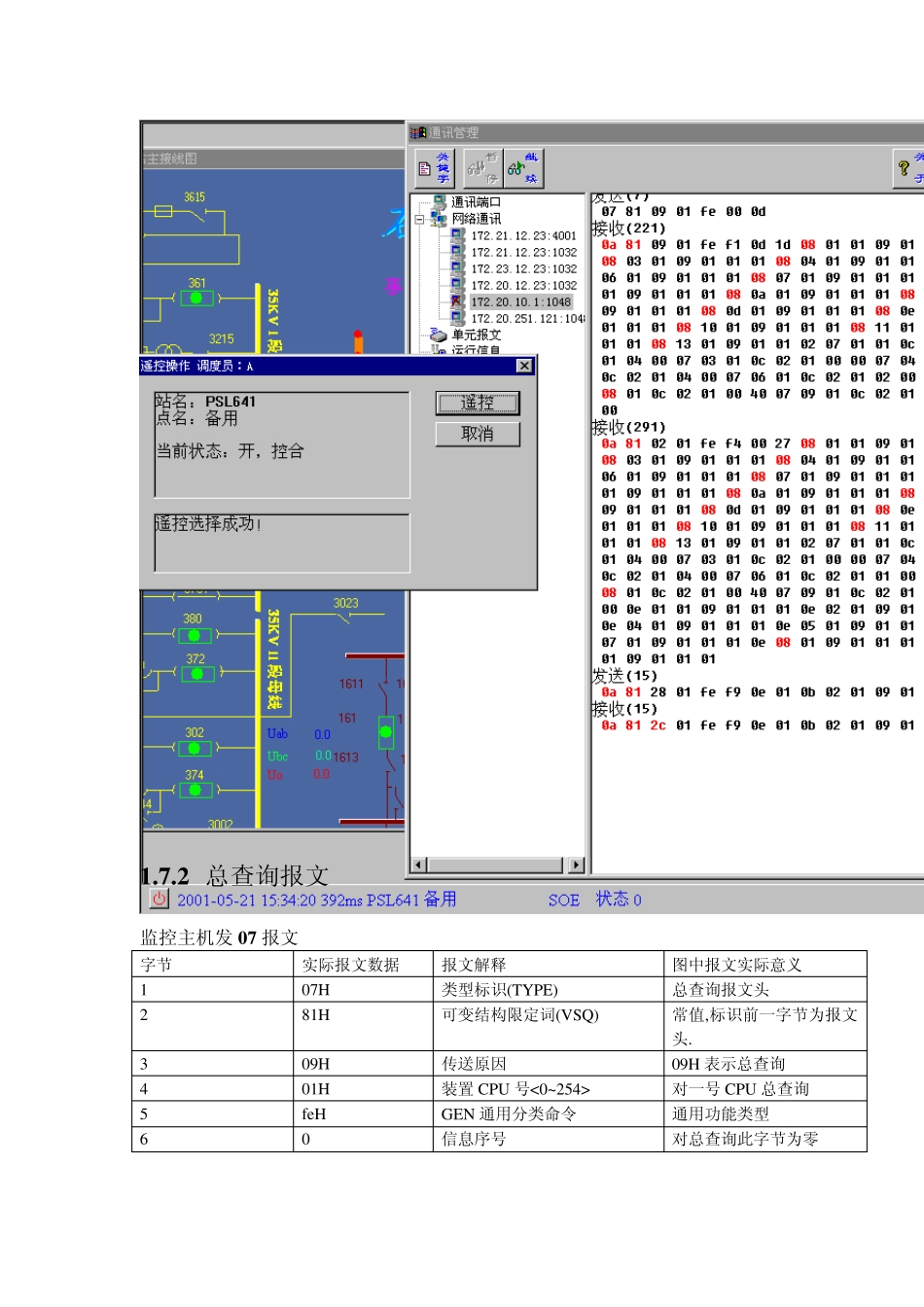

常用1 0 3 报文解释说明 1.7.1 报文组说明: 组号 功能 00H 系统类(所有保护及自动装置的系统参数及功能、定值区切换) 01H 系统类 02H 定值类 03H 定值类 04H 事件类(动作及状态事件) 05H 事件类(如告警事件) 06H 遥测类(保护测量值) 07H 遥测类(如电流、电压、功率、频率、水位、温度等) 08H 遥信类(如刀闸、开关、信号、状态等) 09H 遥信类 0AH 电量类 0BH 遥控开关类(跳/合) 0CH 遥控分头类(升/降) 0DH 遥调类(DA 输出) 0EH 遥控压板类(保护功能投/退) 0FH 调试及操作信息类(用于装置的调试及操作记录) 对于测量一类的数据,如遥测类、遥信类、电量类等,可用通用报文读; 对于控制一类的数据,如定值类、遥控类、遥调类、定值切换类等,可用通用报文带确认写(相当于选择)、通用报文带执行写(相当于执行)及通用报文读(相当于召唤); 1 .7 .2 总查询报文 监控主机发0 7 报文 字节 实际报文数据 报文解释 图中报文实际意义 1 07H 类型标识(TYPE) 总查询报文头 2 81H 可变结构限定词(VSQ) 常值,标识前一字节为报文头. 3 09H 传送原因 09H 表示总查询 4 01H 装置 CPU 号<0~ 254> 对一号 CPU 总查询 5 feH GEN 通用分类命令 通用功能类型 6 0 信息序号 对总查询此字节为零 7 返回信息标识符 RII 返回信息标识符 由主站给出,子站应答报文中包含与本标识符一致的返回码. 装置发 0aH 通用报文回答 字节 实际报文数据 报文解释 图中报文实际意义 1 0aH 类型标识(TYPE) 0AH 表表示通用报文 2 81H 可变结构限定词(VSQ) 常值,标识前一字节为报文头. 3 09H 传送原因 09H 表示回应总查询 4 01H 装置 CPU 号<0~254> 装置 1 号 CPU 回答 5 FEH GEN 通用分类命令 通用功能类型 6 F1H 信息序号 7 0DH 返回信息标识符 RII 返回信息标识符 子站应答报文中包含与主站标识符一致的返回码. 8 1DH (NGD)通用分类标识序号 1DH 表示以下有 29 组数据. 9 08H (组号) 08H 组表示普通遥信状态 第一组遥信值 10 1 (条目号) 01H 表示 08 组的第一个条目 11 1 (KOD)实际值 01H 表示实际值 12 09H (GDD)数据类型 09H 表示双点信息 13 01H (GDD)数据宽度 01H 表示数据宽度为一个字节 14 01H (GDD)数目 01H 表示有一个数据 15 01H (GID)通用分类标识数据. 双点信息01...
