常用标准件代号及其在图样上的标注VIP免费

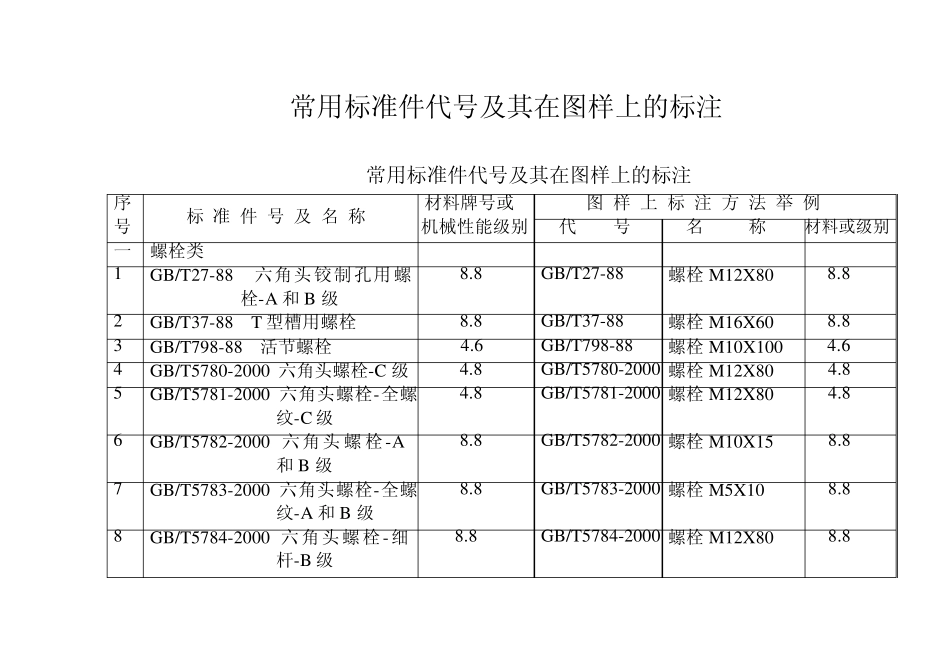

常用标准件代号及其在图样上的标注_第1页
1/13

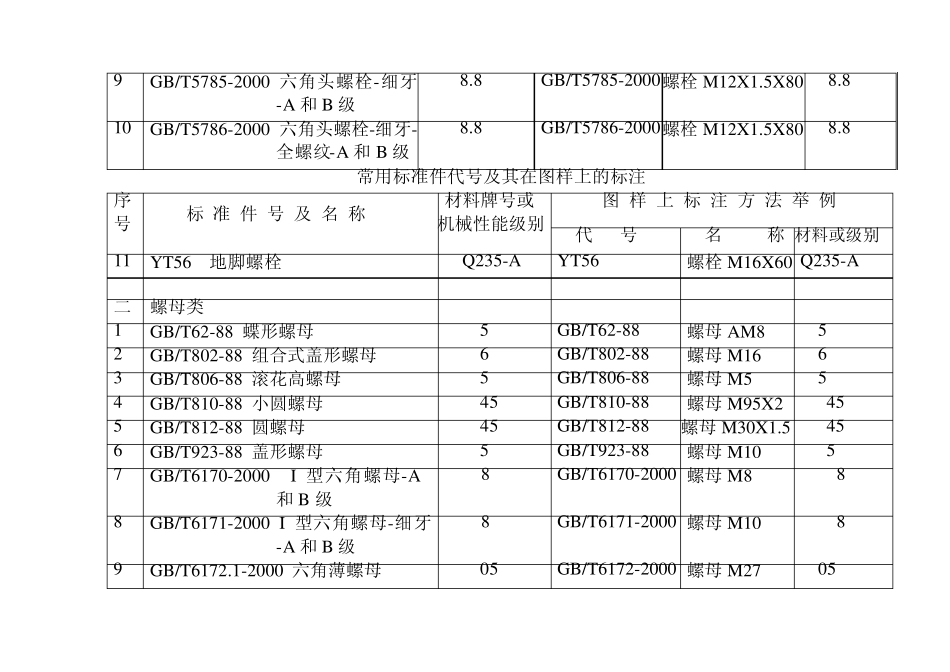

常用标准件代号及其在图样上的标注_第2页
2/13

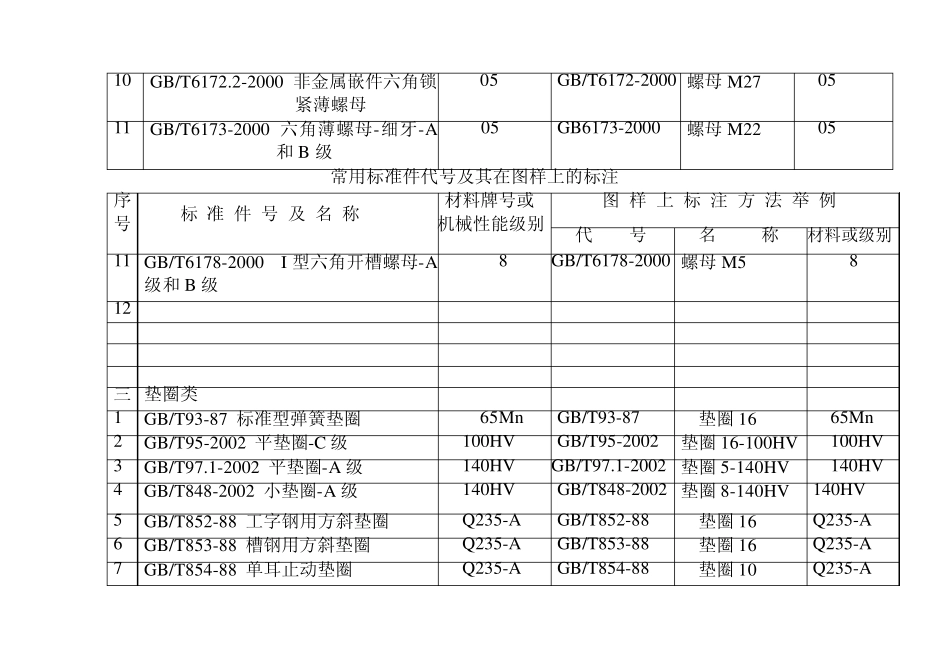

常用标准件代号及其在图样上的标注_第3页
3/13
常用标准件代号及其在图样上的标注 常用标准件代号及其在图样上的标注 序号 标 准 件 号 及 名 称 材料牌号或 机械性能级别 图 样 上 标 注 方 法 举 例 代 号 名 称 材料或级别 一 螺栓类 1 GB/T27-88 六角头铰制孔用螺栓-A 和 B 级 8.8 GB/T27-88 螺栓 M12X80 8.8 2 GB/T37-88 T 型槽用螺栓 8.8 GB/T37-88 螺栓 M16X60 8.8 3 GB/T798-88 活节螺栓 4.6 GB/T798-88 螺栓 M10X100 4.6 4 GB/T5780-2000 六角头螺栓-C 级 4.8 GB/T5780-2000 螺栓 M12X80 4.8 5 GB/T5781-2000 六角头螺栓-全螺纹-C 级 4.8 GB/T5781-2000 螺栓 M12X80 4.8 6 GB/T5782-2000 六角头 螺 栓-A和 B 级 8.8 GB/T5782-2000 螺栓 M10X15 8.8 7 GB/T5783-2000 六角头螺栓-全螺纹-A 和 B 级 8.8 GB/T5783-2000 螺栓 M5X10 8.8 8 GB/T5784-2000 六角头螺栓-细杆-B 级 8.8 GB/T5784-2000 螺栓 M12X80 8.8 9 GB/T5785-2000 六角头螺栓-细牙-A 和B 级 8.8 GB/T5785-2000 螺栓M12X1.5X80 8.8 10 GB/T5786-2000 六角头螺栓-细牙-全螺纹-A 和B 级 8.8 GB/T5786-2000 螺栓M12X1.5X80 8.8 常用标准件代号及其在图样上的标注 序号 标 准 件 号 及 名 称 材料牌号或 机械性能级别 图 样 上 标 注 方 法 举 例 代 号 名 称 材料或级别 11 YT56 地脚螺栓 Q235-A YT56 螺栓M16X60 Q235-A 二 螺母类 1 GB/T62-88 蝶形螺母 5 GB/T62-88 螺母 AM8 5 2 GB/T802-88 组合式盖形螺母 6 GB/T802-88 螺母 M16 6 3 GB/T806-88 滚花高螺母 5 GB/T806-88 螺母 M5 5 4 GB/T810-88 小圆螺母 45 GB/T810-88 螺母 M95X2 45 5 GB/T812-88 圆螺母 45 GB/T812-88 螺母 M30X1.5 45 6 GB/T923-88 盖形螺母 5 GB/T923-88 螺母 M10 5 7 GB/T6170-2000 I 型六角螺母-A和B 级 8 GB/T6170-2000 螺母 M8 8 8 GB/T6171-2000 I 型六角螺母-细牙-A 和B 级 8 GB/T6171-2000 螺母 M10 8 9 GB/T6172.1-2000 六角薄螺母 05 GB/T6172-2000 螺母 M27 05 10 GB/T6172.2-2000 非金属嵌件六角锁紧薄螺母 05 GB/T6172-2000 螺母M27 05 11 GB/T6173-2000 六角薄螺母-细牙-A和B 级 05 GB6173-2000 螺母M22 05 常用标准件代号及其在图样上的标注 序号 标 准 件 号 及...
